10G ক্যাপার ব্যাখ্যা করা হয়েছে: Cat6A ক্যাবলিং অর্ডার, দূরত্বের সীমা এবং কেনার নির্দেশিকা

প্রথমে সংক্ষিপ্ত উত্তর: একটি বিল্ডিংয়ের ভিতরে এবং 100 মিটারের মধ্যে থাকা লিঙ্কগুলির জন্য, 10G কপার, যার অর্থ 10GBASE-T ইথারনেট বিড়াল6A বা Cat7 স্ট্রাকচার্ড ক্যাবলিংয়ের উপর চলছে, ডেস্ক, অ্যাক্সেস পয়েন্ট, ক্যামেরা এবং সুইচগুলিতে 10 Gbps সরবরাহ করার সবচেয়ে ব্যবহারিক এবং সাশ্রয়ী উপায়। ফাইবার যেখানে দূরত্ব, ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ, বা ব্যাকবোন অ্যাগ্রিগেশনের চাহিদা তার থেকে বেশি হয় যা টুইস্টেড-পেয়ার ক্যাবলিং সমর্থন করতে পারে।

এই নির্দেশিকাটি 10G কপার কীভাবে কাজ করে, কোন ক্যাবল ক্যাটাগরিগুলি আসলে এটি বহন করে, কোথায় এটি ফাইবারকে হারায় এবং কোথায় এটি হারায় এবং ক্রয় আদেশে স্বাক্ষর করার আগে কোন প্রকিউরমেন্ট টিমগুলিকে যাচাই করা উচিত তা নিয়ে চলে। পরিপ্রেক্ষিতটি ইচ্ছাকৃতভাবে ব্যবহারিক: আমরা 45 টিরও বেশি দেশে বিতরণ করা নেটওয়ার্ক ক্যাবলিং প্রকল্পগুলির জন্য কীস্টোন জ্যাক, প্যাচ প্যানেল এবং প্যাচ কর্ড তৈরি করি, এবং নীচের পয়েন্টগুলি সেই প্রশ্নগুলি প্রতিফলিত করে যা পরিবেশক, ইন্টিগ্রেটর এবং ঠিকাদাররা আমাদের সাথে প্রায়শই উত্থাপন করে৷

মূল উপসংহার: 10G কপার ওভার Cat6A ক্যাবলিং হল 100 মিটার পর্যন্ত ইন-বিল্ডিং 10 Gbps অনুভূমিক লিঙ্কগুলির জন্য ডিফল্ট পছন্দ, যখন ফাইবার মেরুদণ্ড এবং দীর্ঘ-দূরত্বের দৌড়ের জন্য সঠিক হাতিয়ার হিসাবে রয়ে গেছে।

10G কপার কি? 10GBASE-T স্ট্যান্ডার্ড ব্যাখ্যা করা হয়েছে

10G কপার পরিচিত RJ45 ইন্টারফেসের মাধ্যমে সুষম টুইস্টেড-পেয়ার ক্যাবলিংয়ের উপর 10-গিগাবিট ইথারনেট চালানোকে বোঝায়। IEEE 2006 সালে 802.3an স্ট্যান্ডার্ডের অধীনে প্রযুক্তিটিকে 10GBASE-T হিসাবে অনুমোদন করেছে এবং প্রতিটি নেটওয়ার্ক ডিভাইস ইতিমধ্যে ব্যবহার করা কানেক্টর পরিবর্তন না করে জেনেরিক অফিস ক্যাবলিংয়ের মাধ্যমে 10 Gbps পর্যন্ত পৌঁছানোর একমাত্র উপায় এটি। সেই সংযোগকারীর সামঞ্জস্যতা হল তামা প্রাসঙ্গিক থাকার শান্ত কারণ: একটি 10G কপার পোর্ট বিদ্যমান পিসি, প্রিন্টার, ফোন এবং ক্যামেরার সাথে অ্যাডাপ্টার, মিডিয়া রূপান্তরকারী বা নতুন ডিভাইস ইনভেন্টরি ছাড়াই কথা বলে।

একটি গিগাবিট লিঙ্কের সাথে তুলনা করে, 10GBASE-T সংকেত শৃঙ্খলার একটি অনেক বেশি চাহিদাপূর্ণ অনুশীলন। অপারেটিং ব্যান্ডউইথ 500 MHz-এ বেড়ে যায়, চারটি জোড়া একই সাথে প্রেরণ এবং গ্রহণ করে এবং ডিজিটাল সিগন্যাল প্রক্রিয়াকরণের সাথে মিলিত বহু-স্তরের এনকোডিং প্রতিটি প্রান্তে ওভারল্যাপিং সংকেতগুলিকে আলাদা করে। এই কারণেই কেবল প্ল্যান্ট নিজেই, শুধুমাত্র সুইচ নয়, সীমিত ফ্যাক্টর হয়ে ওঠে: চ্যানেলের প্রতিটি জ্যাক, প্যানেল, প্যাচ কর্ড এবং অনুভূমিক তারের মিটারকে অবশ্যই পুরো বর্ণালী জুড়ে তার সহনশীলতা ধরে রাখতে হবে।

পশ্চাদপদ আলোচনা আরেকটি ব্যবহারিক সুবিধা। আধুনিক 10GBASE-T পোর্টগুলি সাধারণত 1G, 2.5G এবং 5G গতিকে সমর্থন করে, তাই একটি সুইচ রিফ্রেশ একটি ক্যাবলিং আপগ্রেডের আগে হতে পারে এবং উভয় বিনিয়োগই বাজেট চক্র জুড়ে পর্যায়ক্রমে হতে পারে। উচ্চতর 802.3bt পাওয়ার ক্লাস সহ ইথারনেটের উপর পাওয়ার, একই চার জোড়ায় চড়ে যা ওয়াই-ফাই অ্যাক্সেস পয়েন্ট এবং আইপি ক্যামেরাগুলির জন্য অত্যন্ত গুরুত্বপূর্ণ যেগুলির জন্য মাল্টি-গিগাবিট ডেটা এবং একটি একক কেবলে যথেষ্ট শক্তি প্রয়োজন৷

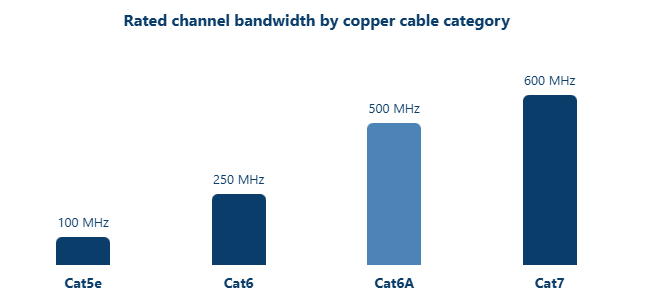

10G কপারের জন্য কেন ক্যাবল ক্যাটাগরি এত গুরুত্বপূর্ণ তা দেখার সবচেয়ে পরিষ্কার উপায় হল ব্যান্ডউইথ রেটিং। প্রতিটি বিভাগকে মেগাহার্টজে পরিমাপ করা ফ্রিকোয়েন্সি রেঞ্জের সাথে সংজ্ঞায়িত করা হয়েছে এবং 10GBASE-T এর সংকেত স্থাপনের জন্য 500 MHz পর্যন্ত স্পেকট্রাম প্রয়োজন। নিম্ন বিভাগগুলি কেবল সেই বর্ণালীটি অফার করে না, ইনস্টলেশনটি যতই যত্নবান হোক না কেন। নীচের কলাম চার্টটি চারটি বিভাগের রেটযুক্ত চ্যানেল ব্যান্ডউইথের তুলনা করে যা ক্রেতারা প্রায়শই জিজ্ঞাসা করে। আপনি এটি পড়ার সময় একটি নিয়ম মনে রাখবেন: 10G কপার চ্যানেলের জন্য রেট করা ব্যান্ডউইথ একটি প্রয়োজনীয় শর্ত, এটি নিজেই একটি সম্পূর্ণ গ্যারান্টি নয়।

চার্ট এক নজরে 10G তামার গল্প বলে। Cat5e 100 MHz-এ থামে, যা গিগাবিটের জন্য আরামদায়ক কিন্তু 10GBASE-T-এর জন্য কোনো জায়গা রাখে না। Cat6 দ্বিগুণ করে 250 মেগাহার্টজ করে, স্বল্প-দূরত্বের প্রচেষ্টার জন্য যথেষ্ট কিন্তু 500 মেগাহার্টজ মান যা আশা করে তার থেকে কম। Cat6A 500 MHz এ পৌঁছায়, ঠিক 10GBASE-T এর চারপাশে স্পেকট্রাম ডিজাইন করা হয়েছিল, এবং এই কারণেই শিল্প এটিকে নতুন 10G কপার ক্যাবলিংয়ের বেসলাইন হিসাবে বিবেচনা করে। Cat7 600 MHz পর্যন্ত প্রসারিত, মার্জিন যোগ করে এবং বেশিরভাগ নির্মাণে, উপরে সম্পূর্ণ ঢাল। এই সংখ্যা থেকে দুটি ব্যবহারিক নোট অনুসরণ করা হয়। প্রথমত, যখন একজন সরবরাহকারী একটি 10G-রেটেড Cat6 প্যাচ কর্ড অফার করে, তখন এটিকে Cat6A চ্যানেলের প্রতিস্থাপনের পরিবর্তে একটি স্বল্প-নাগালের সুবিধা হিসেবে পড়ুন। দ্বিতীয়ত, ল্যাবরেটরি এবং ফিল্ড টেস্টিংয়ের মাধ্যমে উপাদান এবং চ্যানেল স্তরে ব্যান্ডউইথ যাচাই করা হয়, তাই বাল্ক অর্ডার করার আগে সম্পূর্ণ রেট ফ্রিকোয়েন্সিতে পরীক্ষার ডেটার জন্য যে কোনও প্রস্তুতকারক বা পাইকারকে জিজ্ঞাসা করুন। ব্যান্ডউইথ দামের মইয়ের একটি অংশও ব্যাখ্যা করে, যেহেতু উচ্চতর ফ্রিকোয়েন্সিতে কঠোর উত্পাদন সহনশীলতা প্রকৃত উত্পাদন প্রচেষ্টা ব্যয় করে। যদিও এটি সমস্ত কিছু ব্যাখ্যা করে না, কারণ ক্রসস্ট্যাক নিয়ন্ত্রণ এবং শিল্ডিং খরচ যোগ করে যা একা মেগাহার্টজ চিত্র দেখায় না। বিভাগগুলিকে শর্টলিস্ট করতে চার্টটি ব্যবহার করুন, তারপর সেই মেগাহার্টজের ভিতরে সিগন্যালের কী হয় তা বোঝার জন্য পরবর্তী বিভাগটি পড়ুন।

মূল উপসংহার: Cat6A হল একটি কমপ্লায়েন্ট 10G কপার চ্যানেলের জন্য নির্দিষ্ট করার ন্যূনতম বিভাগ, কারণ শুধুমাত্র এর 500 MHz ব্যান্ডউইথ 10GBASE-T ব্যবহার করার জন্য ডিজাইন করা হয়েছে।

কিভাবে 10G কপার কাজ করে: এনকোডিং, এলিয়েন ক্রসস্টাল, এবং কেবল নির্মাণ

হুডের নিচে, 10GBASE-T চারটি জোড়ার প্রতিটিকে একসাথে উভয় দিকে ডেটা বহন করার জন্য ঠেলে দেয়, 16-স্তরের পালস প্রশস্ততা মড্যুলেশন ব্যবহার করে 128-স্টেট নক্ষত্রমণ্ডলে সাজানো হয়, ইকো বাতিলকরণ ইলেকট্রনিক্স ওভারল্যাপিং ট্রান্সমিট এবং সংকেতগুলিকে আলাদা করে পিল করে। ইঞ্জিনিয়ারিং বিশদটি ক্রেতাদের কাছে এর ফলাফলের চেয়ে কম গুরুত্বপূর্ণ: সংকেত অখণ্ডতা এখন কেবলমাত্র কেবল জ্যাকেট লেবেলের উপর নয়, ভৌত নির্মাণের গুণমান এবং ইনস্টলেশন শৃঙ্খলার উপর নির্ভর করে। ছোটখাটো বিচ্যুতি যা একটি গিগাবিট লিঙ্ক বন্ধ করে দেয়, যেমন একটি অতিরিক্ত-আনটুইস্টেড জোড়া বা তারের একটি চূর্ণ অংশ, 10 Gbps এ পরিমাপযোগ্য ত্রুটি হয়ে যায়।

একক বৃহত্তম শত্রু হল এলিয়েন ক্রসস্ট্যাক, প্রায়শই সংক্ষেপে ANEXT, যা একই বান্ডেলে প্রতিবেশী তারগুলি থেকে মিলিত হস্তক্ষেপ। একটি তারের ভিতরে ক্রসস্টালকের বিপরীতে, এলিয়েন ক্রসস্টালকে প্রতিটি প্রান্তে ইলেকট্রনিক্স দ্বারা বাতিল করা যায় না, তাই এটিকে জোড়া বিচ্ছেদ, শিল্ডিং এবং সাবধানে বান্ডিলিংয়ের মাধ্যমে শারীরিকভাবে নিয়ন্ত্রণ করতে হবে। ঠিক এই কারণেই একটি Cat6 লিঙ্ক যা নিজেই সুন্দরভাবে প্রত্যয়িত করে সমান্তরাল রানের ঘন ট্রেতে ব্যর্থ হতে পারে এবং কেন 10G কপারের জন্য ক্যাটাগরি স্ট্যান্ডার্ড নির্মাণের প্রয়োজনীয়তাগুলিকে এতটা উল্লেখযোগ্যভাবে আঁটসাঁট করে দেয়।

তারের নির্মাণ বিভিন্ন স্তরে চ্যালেঞ্জের উত্তর দেয় এবং আপনি বেছে নেওয়ার আগে শিল্ডিং বিকল্পগুলি আরও ঘনিষ্ঠভাবে দেখার দাবি রাখে। নীচের চারটি কনফিগারেশন প্রায় প্রতিটি পণ্যকে কভার করে যা আপনি একটি সরবরাহকারী ক্যাটালগে দেখতে পাবেন এবং প্রতিটি অনাক্রম্যতা, খরচ, পরিসমাপ্তি প্রচেষ্টা এবং গ্রাউন্ডিং প্রয়োজনীয়তার মধ্যে একটি আলাদা ট্রেড-অফ করে।

• U/UTP ঢাল ছাড়া চারটি খালি জোড়া। সর্বনিম্ন খরচ এবং দ্রুততম সমাপ্তি, অনাক্রম্যতা সম্পূর্ণরূপে তারের ভারসাম্যের উপর নির্ভর করে, তাই এটি সর্বাধিক ইনস্টলেশন শৃঙ্খলা দাবি করে।
• F/UTP চার জোড়ার চারপাশে একটি ফয়েল পর্দা। বন্ডিং এবং গ্রাউন্ডিং কাজের খরচে প্রতিবেশী তারের মধ্যে এলিয়েন ক্রসস্টালকে লক্ষণীয়ভাবে কেটে দেয় এবং ব্যস্ত ট্রেগুলির জন্য উপযুক্ত।
• U/FTP প্রতিটি জোড়ার চারপাশে একটি পৃথক ফয়েল। তারের অভ্যন্তরে পেয়ার-টু-পেয়ার ক্রসস্ট্যাকের শক্তিশালী নিয়ন্ত্রণ, উচ্চ-ঘনত্ব Cat6A ইনস্টলেশনের জন্য একটি সাধারণ পছন্দ।
• এস/এফটিপি পৃথকভাবে ব্যর্থ জোড়ার উপরে একটি বিনুনি পর্দা। সর্বোচ্চ অনাক্রম্যতা স্তর এবং Cat7 তারের পিছনে আদর্শ নির্মাণ।

একটি গ্রাউন্ডিং নোট প্রতিটি ঢালযুক্ত বিকল্পের জন্য প্রযোজ্য: ধাতব স্ক্রিনটি প্যাচ প্যানেল এবং আউটলেট হার্ডওয়্যারে সঠিকভাবে বন্ধন করা হলেই ডিজাইনের মতো কাজ করে। একটি ভিত্তিহীন বা খারাপভাবে গ্রাউন্ডেড শিল্ড একটি বাধার চেয়ে একটি অ্যান্টেনার কাছাকাছি আচরণ করতে পারে, এই কারণেই আমরা সবসময় গ্রাহকদের একটি 10G কপার চ্যানেলের সুপারিশ করার আগে তাদের গ্রাউন্ডিং অনুশীলন সম্পর্কে জিজ্ঞাসা করি।

মূল উপসংহার: 10G কপার পারফরম্যান্স ক্রসস্টালক নিয়ন্ত্রণে বেঁচে থাকে বা মারা যায়, তাই সস্তার অরক্ষিত বিকল্পে ডিফল্ট না করে আপনার বৈদ্যুতিক পরিবেশের সাথে মেলে এমন শিল্ডিং লেভেল নির্বাচন করুন।

10G কপারের জন্য ক্যাবল বিভাগ: Cat6, Cat6A, এবং Cat7 তুলনা করা হয়েছে

নীচের সারণীটি 10G কপার প্ল্যানের জন্য গুরুত্বপূর্ণ নম্বরগুলির মধ্যে বিষয়শ্রেণীর প্রশ্নটিকে ঘনীভূত করে। বিপণন অনুলিপির পরিবর্তে এটিকে একটি নির্বাচন ফিল্টার হিসাবে বিবেচনা করুন, কারণ প্রতিটি সারি একটি সংগ্রহের ফলাফল বহন করে।

Cat6 একটি সতর্ক শব্দ প্রাপ্য, কারণ এটি উদ্ধৃতিতে সবচেয়ে বিভ্রান্তি সৃষ্টি করে। TIA নির্দেশিকা 10GBASE-T কম দূরত্বে Cat6-এর উপর অনুমতি দেয়, সাধারণত 55 মিটার পর্যন্ত উদ্ধৃত হয়, এবং অন্যান্য তারের কাছাকাছি ঘন বান্ডিলের ভিতরে ছোট। কিছু প্রজেক্ট ছোট ইন্টার-ক্যাবিনেট বা ওয়াল-টু-ডেস্ক রানের জন্য সফলভাবে এটি ব্যবহার করে, কিন্তু প্রত্যেকটিকে অবশ্যই ফিল্ড সার্টিফাইড হতে হবে এবং চ্যানেলের মার্জিন আমাদের যে কারোর চেয়ে পাতলা। যদি কোনও সরবরাহকারী দূরত্বের সীমা উল্লেখ না করে 10G-সক্ষম Cat6 অফার করে, আপনি স্বাক্ষর করার আগে আরও কঠিন প্রশ্ন জিজ্ঞাসা করুন।

Cat6A হল মূলধারার উত্তর এবং TIA এবং ISO উভয়ের দ্বারা স্বীকৃত, ক্লাস EA হিসাবে, গ্যারান্টিযুক্ত 100-মিটার 10GBASE-T চ্যানেলের জন্য। এটি বিশেষত এলিয়েন ক্রসস্টালক নিয়ন্ত্রণের চারপাশে প্রকৌশলী করা হয়েছিল, এটি অরক্ষিত এবং রক্ষিত সংস্করণে উপলব্ধ, এবং এর দাম বহু বছর ধরে উৎপাদনের পর মূলধারার অঞ্চলে স্থায়ী হয়েছে। একটি নতুন 10G কপার স্থাপনার জন্য, Cat6A হল নিরাপদ ডিফল্ট যা পরবর্তী অডিটে ডিফেন্ড করার প্রয়োজন হবে না।

Cat7 এটির উপরে একটি ISO-সংজ্ঞায়িত ক্লাস এফ সিস্টেম হিসাবে 600 MHz এ বসে, যা সম্পূর্ণরূপে ঢালযুক্ত S/FTP নির্মাণের উপর নির্মিত। একটি সামঞ্জস্যতা নোট এখানে গুরুত্বপূর্ণ: আনুষ্ঠানিক Cat7 সাধারণ RJ45 এর পরিবর্তে GG45 বা TERA সংযোগকারীকে নির্দিষ্ট করে, যদিও সরবরাহকারী ক্যাটালগগুলিতে অনেক RJ45-টার্মিনেটেড শিল্ডেড কর্ড এবং মডিউল Cat7-শ্রেণীর পারফরম্যান্সের জন্য তৈরি করা হয়েছে। যদি আপনার প্রকল্পের নথিতে Cat7 দাবি করে, অর্ডার করার আগে চ্যানেলের প্রতিটি উপাদান জুড়ে সংযোগকারীর সামঞ্জস্য নিশ্চিত করুন। এই উভয়ের উপরে, ক্যাট8 ডাটা সেন্টারে ছোট 30-মিটার 25G এবং 40G লিঙ্কগুলির জন্য বিদ্যমান, যা অনুভূমিক অফিস ডিজাইনে খুব কমই প্রযোজ্য হলেও এটি জানার মতো।

একটি কমপ্লায়েন্ট 10G কপার চ্যানেল হল পাঁচটি উপাদানের একটি শৃঙ্খল: ওয়ার্ক-এরিয়া কর্ড, ফেসপ্লেটের পিছনে কীস্টোন জ্যাক, অনুভূমিক তার, টেলিকম রুমের প্যাচ প্যানেল এবং দূরপাশে ইকুইপমেন্ট কর্ড। সেই চেইনের সাথে পারফরম্যান্সের গ্রেডগুলি মিশ্রিত করা মানটি আপনাকে ছেড়ে দেয় এমন মার্জিনটি বার্ন করে, তাই অভিজ্ঞ ক্রেতারা একটি গ্রেডে একটি প্রস্তুতকারকের কাছ থেকে পুরো চ্যানেলটি উত্স করে। কীস্টোন জ্যাক হল কম্পোনেন্ট ইনস্টলাররা সবচেয়ে বেশি স্পর্শ করে এবং সবচেয়ে কম পরীক্ষা করে, এই কারণেই একটি Cat6A মডিউলের পরিসমাপ্তি নির্ভুলতা বাক্সে থাকা ক্যাবল প্রিন্টের মতোই যাচাই-বাছাইয়ের দাবি রাখে।

10G চ্যানেলের জন্য শিল্ডেড Cat6A টুললেস কীস্টোন জ্যাক এই ঢালযুক্ত, টুলবিহীন Cat6A কীস্টোন জ্যাকগুলি সামঞ্জস্যপূর্ণ নির্ভুলতার সাথে কাজের-ক্ষেত্রের সংযোগ বন্ধ করে দেয়। যেহেতু জ্যাকের সমাপ্তি নির্ভুলতা একটি 10G কপার চ্যানেলকে সার্টিফাইড রাখার জন্য গুরুত্বপূর্ণ, তাই চ্যানেল গ্রেডে তাদের সোর্সিং লিঙ্ক মার্জিন রক্ষা করতে সাহায্য করে। পণ্য দেখুন →

মূল উপসংহার: Cat6A কে ডিফল্ট 10G কপার প্ল্যাটফর্ম হিসাবে নির্দিষ্ট করুন, EMI বা শিল্ডেড-পলিসি সাইটগুলির দাবির জন্য Cat7 রিজার্ভ করুন এবং সংক্ষিপ্ত Cat6 রানগুলিকে ডিজাইন কৌশলের পরিবর্তে প্রত্যয়িত ব্যতিক্রম হিসাবে বিবেচনা করুন।

10G কপার বনাম 10G ফাইবার: দূরত্ব, খরচ এবং যেখানে প্রত্যেকে জিতেছে

প্রতিটি অক্ষে প্রযুক্তির কোনটিই জয়ী হয় না, তাই দরকারী প্রশ্ন হল কোন মাধ্যমটি আপনার প্রকল্পের অক্ষে জয়লাভ করে। বিস্তৃত পরিভাষায়, 10G কপার শেষ 100 মিটারের মালিক যেখানে শেষ পয়েন্টগুলি থাকে, RJ45 সর্বব্যাপীতা, PoE সমর্থন এবং চ্যানেল প্রতি কম কম্পোনেন্ট খরচের জন্য ধন্যবাদ। ফাইবার এর বাইরেও সবকিছুর মালিক: ব্যাকবোন রাইজার, ক্যাম্পাস লিঙ্ক, উচ্চ-হস্তক্ষেপের রুট এবং 10 Gbps-এর আগে বৃদ্ধির পরিকল্পনা সহ যেকোনো পথ।

ফাইবারের বিপরীতে 10G কপারের ওজন হলে ক্রেতাদের দূরত্ব সাধারণত প্রথম সংখ্যার তুলনা করে। একটি 10GBASE-T চ্যানেল এবং একটি ফাইবার লিঙ্ক একই 10 Gbps সমস্যা সমাধান করে, তবুও তারা একই র্যাক থেকে খুব আলাদা দূরত্ব কভার করে। নীচের অনুভূমিক বার চার্টটি 10 ​​Gbps-এ সর্বাধিক সাধারণ মিডিয়ার সর্বাধিক নাগালের লাইন আপ করে৷ কপার বিভাগগুলি মাল্টিমোড ফাইবারের পাশে বসে এবং একটি সরাসরি-সংযুক্ত টুইন্যাক্স সমাবেশ যাতে অনুপাতগুলি পড়তে সহজ হয়। সমস্ত মান একটি মান-সম্মত, সঠিকভাবে ইনস্টল করা চ্যানেল ধরে নেয়।

এই চার্টের প্যাটার্ন হল ক্ষুদ্রাকৃতির অধিকাংশ আধুনিক ভবনের স্থাপত্য। ডাইরেক্ট অ্যাটাচ টুইন্যাক্স অ্যাসেম্বলিগুলি প্রায় 7 মিটারের উপরে রয়েছে, যা তাদের ক্যাবলিং সিস্টেমের পরিবর্তে সংলগ্ন সুইচগুলিকে সংযুক্ত করার জন্য একটি ইন-র্যাক টুল করে তোলে। ক্যাট6 10 Gbps এ প্রায় 55 মিটার কভার করে যখন পরিস্থিতি বন্ধুত্বপূর্ণ হয়, কিছু ইন্টার-ফ্লোর ক্লসেট চালানোর জন্য যথেষ্ট কিন্তু কখনও গ্যারান্টিযুক্ত অনুভূমিক নকশা নয়। Cat6A এবং Cat7 উভয়ই 10G কপারকে সম্পূর্ণ 100-মিটার চ্যানেলে বহন করে যেটির চারপাশে কাঠামোগত ক্যাবলিং ডিজাইন করা হয়েছিল, এবং সেই সংখ্যাটিই একটি টেলিকম রুমকে পুরো ফ্লোরে পরিবেশন করতে দেয়। OM3 মাল্টিমোড ফাইবার একই 10 Gbps থেকে 300 মিটার এবং OM4 থেকে 400 মিটার পর্যন্ত প্রসারিত করে, যে কারণে রাইজার এবং ইন্টার-বিল্ডিং লিঙ্কগুলি ফাইবারের সাথে ডিফল্ট। একসাথে পড়ুন, বারগুলি শ্রমের একটি পরিষ্কার বিভাজন বর্ণনা করে: অনুভূমিক শেষ 100 মিটারের জন্য তামা, উপরে এবং এর বাইরে ফাইবার। 10 Gbps গতিতে 100 মিটারের পরে কোনো টুইস্টেড-পেয়ার বিকল্প নেই, তাই বাজেট যাই বলুক না কেন 120-মিটার দৌড় একটি ফাইবার সিদ্ধান্ত। 10GBASE-T এবং ফাইবারের মধ্যে লেটেন্সি পার্থক্য বিদ্যমান কিন্তু অফিস এবং ক্যাম্পাস অ্যাপ্লিকেশনের জন্য বেশিরভাগ ক্ষেত্রে উপেক্ষা করার জন্য যথেষ্ট ছোট। ওজন এবং ব্যাসও গুরুত্বপূর্ণ, কারণ 10G তামার তারগুলি তাদের গিগাবিট পূর্বসূরীদের থেকে মোটা এবং দ্রুত রাইজার স্পেস পূরণ করে। দূরত্ব টপোলজির সাথেও ইন্টারঅ্যাক্ট করে, যেহেতু 100-মিটারের তামার নাগাল সাধারণত একটি সাধারণ মেঝেতে মধ্যবর্তী পায়খানার খরচ সরিয়ে দেয়। যদি আপনার বিল্ডিংয়ে ইতিমধ্যেই একটি OM3 বা OM4 ব্যাকবোন ইনস্টল করা থাকে, তাহলে স্মার্ট ডিজাইন এটিকে উল্লম্ব বিতরণের জন্য রাখে এবং Cat6A কে প্রতিটি অনুভূমিক ড্রপ পরিচালনা করতে দেয়।

কস্ট ঠিক করে যতগুলো প্রোজেক্টের যতটা কাঁচা পারফরম্যান্স করে। একটি 10G কপার লিঙ্কের বাজেট চারটি বালতি জুড়ে বিভক্ত: প্যাসিভ উপাদান, সক্রিয় পোর্ট, ইনস্টলেশন শ্রম এবং পরীক্ষা। প্রকল্পের আকারের সাথে অনুপাত পরিবর্তন হয়, তবে একটি সাধারণ অফিস রেট্রোফিট তার বেশিরভাগ অর্থ সুইচের বাইরে ব্যয় করে। নীচের ডোনাট চার্টটি মধ্য-আকারের আপগ্রেডে একটি একক 10G কপার চ্যানেলের জন্য একটি প্রতিনিধি বিভক্ত দেখায়। এটিকে উদ্ধৃতির পরিবর্তে পরিকল্পনা অনুপাত হিসাবে বিবেচনা করুন।

সবচেয়ে সাধারণ প্ল্যানিং ভুল হল ক্যাবল বিলকে পুরো গল্প ধরে নেওয়া। প্যাসিভ উপাদানগুলি প্রায় 40 শতাংশে সবচেয়ে বড় একক ভাগ নেয়, তবুও সেই ভাগে চ্যানেলের প্রতিটি জ্যাক, প্যানেল এবং কর্ড অন্তর্ভুক্ত থাকে, কেবল কেবল নিজেই নয়। সক্রিয় পোর্টগুলি মোটামুটি এক চতুর্থাংশ সময় নেয় এবং এখানে 10GBASE-T এবং SFP ফাইবারের মধ্যে তুলনা আকর্ষণীয় হয়ে ওঠে, কারণ পোর্টের মূল্য এবং পাওয়ার ড্র সুইচ জেনারেশনের মধ্যে লক্ষণীয়ভাবে পরিবর্তিত হয় এবং বড় স্থাপনার উপর পাটিগণিতকে ফ্লিপ করতে পারে। ইনস্টলেশন শ্রম সক্রিয় শেয়ারের সাথে মেলে, এবং শ্রম যেখানে 10G কপার গিগাবিটের চেয়ে বেশি যত্নের জন্য অনুরোধ করে, যেহেতু সমাপ্তির নির্ভুলতা এবং বান্ডলিং শৃঙ্খলা সরাসরি চ্যানেল মার্জিনকে প্রভাবিত করে। পরীক্ষাটি 10 ​​শতাংশে ছোট দেখায়, কিন্তু এটি চার্টে সবচেয়ে সস্তা বীমা, কারণ একটি খারাপ পরিসমাপ্তি ধরার সার্টিফিকেশন একটি রিটার্ন ভিজিট বাঁচায় যা পরীক্ষকের সময়ের চেয়ে বেশি খরচ করে। পাইকারী বিক্রেতা এবং প্রকল্পের ক্রেতাদেরও উপাদান মূল্যের পরিবর্তে চ্যানেলের খরচ তুলনা করা উচিত, যেহেতু একটি সামান্য বেশি ব্যয়বহুল জ্যাক যা দ্রুত ইনস্টল করে শ্রম লাইনকে কমিয়ে দিতে পারে। ভলিউমও গুরুত্বপূর্ণ: একজন প্রস্তুতকারকের কাছ থেকে একটি সম্পূর্ণ চ্যানেল কিট অর্ডার করা সাধারণত বেশ কয়েকটি সরবরাহকারীর থেকে উপাদান একত্রিত করার চেয়ে ভাল। এই পরিসংখ্যানগুলি নতুন ক্যাবলিং অনুমান করে, এবং কঠিন পথ সহ একটি রেট্রোফিট শ্রমের ভাগকে উচ্চতর করে। পাওয়ার বাজেটগুলিও একটি উল্লেখের দাবি রাখে, কারণ ঘন 10GBASE-T সুইচ কনফিগারেশনগুলি ফাইবারের সমতুল্যগুলির চেয়ে বেশি বিদ্যুৎ খরচ করে এবং এটি লেজারের অপারেটিং সাইডে দেখায়৷ রিওয়ার্ক হল অদৃশ্য পঞ্চম বালতি, এবং এটি সঙ্কুচিত করার সবচেয়ে নিশ্চিত উপায় হল শুরু থেকে যাচাইযোগ্য পরীক্ষার ডেটা সহ উপাদানগুলি কেনা।

মূল উপসংহার: শেষ 100 মিটারের জন্য 10G কপার ব্যবহার করুন যেখানে শেষ পয়েন্টগুলি থাকে এবং একবার 100 মিটারের বেশি চলে গেলে, বিল্ডিং অতিক্রম করলে বা গুরুতর হস্তক্ষেপের সম্মুখীন হলে ফাইবারকে কাজটি হস্তান্তর করুন।

10G কপারের জন্য আবেদনের পরিস্থিতি এবং নির্বাচনের পয়েন্ট

যেখানে 10G কপার আজকে আয় করে

এন্টারপ্রাইজ অফিসের অনুভূমিক ক্যাবলিং রয়ে গেছে ক্লাসিক ক্ষেত্রে: একটি কেন্দ্রীভূত টেলিকম রুম থেকে প্রতিটি কাজের এলাকায় একটি Cat6A চ্যানেল, আজ মাল্টি-গিগাবিটে ডেস্ক পরিবেশন করে এবং ডিভাইস রিফ্রেশ হিসাবে 10G-এ। Wi-Fi গল্পটি ঠিক ততটাই গুরুত্বপূর্ণ হয়ে উঠেছে, কারণ আধুনিক 802.11ax এবং উত্তরাধিকারী অ্যাক্সেস পয়েন্ট একই তারের উপর মাল্টি-গিগাবিট আপলিংক এবং উচ্চ-ক্ষমতা PoE চায়, এবং একটি Cat6A 10G কপার ড্রপ দ্বিতীয় সার্কিট না টানিয়ে উভয়কেই সন্তুষ্ট করে। নজরদারি এবং বিল্ডিং অটোমেশন একই যুক্তি অনুসরণ করে, যেহেতু NVR আপলিঙ্ক, ক্যামেরা একত্রীকরণ এবং কন্ট্রোলার ট্র্যাফিক সবগুলিই হেডরুম অন কপার রান থেকে উপকৃত হয় যা 100 মিটারের নিচে থাকে। ডেটা সেন্টারে, 10GBASE-T 100 মিটার পর্যন্ত রানের জন্য শেষ-অফ-সারি এবং মধ্য-অফ-সারির টপোলজিতে ভূমিকা রাখে, যখন কয়েক মিটারে ইন-র্যাক সংযোগগুলি সাধারণত টুইন্যাক্স অ্যাসেম্বলি ব্যবহার করে এবং উল্লম্ব মেরুদণ্ড ফাইবারে চলে যায়। স্মার্ট বিল্ডিং এবং শিল্প প্রান্তগুলি তালিকার বাইরে, যে কোনও জায়গায় গেটওয়ে, কন্ট্রোলার এবং অ্যাগ্রিগেশন সুইচগুলির জন্য বৈদ্যুতিকভাবে কোলাহলপূর্ণ পরিবেশ যেমন উত্পাদনের মেঝে বা ছাদের সরঞ্জাম জোনগুলিতে শক্তিশালী মাল্টি-গিগাবিট সংযোগ প্রয়োজন৷

টেলিকম রুমেই, প্যাচ প্যানেলটি যেখানে এই সমস্ত অনুভূমিকভাবে চলে, এবং প্যানেলের গুণমান নির্ধারণ করে যে কতটা মার্জিন সমাপ্তিতে টিকে আছে। ইনস্টলার বিল্ডিং ছেড়ে চলে যাওয়ার পরে একটি বিভাগ-মেলা, সু-নির্মিত প্যানেল প্রতিটি প্রত্যয়িত লিঙ্ককে প্রত্যয়িত রাখে, এই কারণেই প্যানেল নির্বাচন স্পেসিফিকেশনের অন্তর্গত, শেষ মুহূর্তের হার্ডওয়্যার তালিকায় নয়।

Cat6A শিল্ডেড এবং UTP প্যাচ প্যানেল একাধিক পোর্ট কাউন্টে Cat6A প্যাচ প্যানেল এবং শিল্ডেড বা আনশিল্ডেড বিকল্পগুলি টেলিকম রুমে সমস্ত অনুভূমিক রান ল্যান্ড করে। একটি বিভাগ-মেলা, ভাল-নির্মিত প্যানেল প্রত্যয়িত লিঙ্ক কার্যকারিতা সংরক্ষণ করে, তাই প্যানেলের গুণমান স্পেসিফিকেশনের অন্তর্গত। পণ্য দেখুন →

সংগ্রহকারী দলের জন্য নির্বাচন পয়েন্ট

1. কর্মক্ষেত্রের কর্ড থেকে প্যাচ প্যানেল পর্যন্ত পুরো চ্যানেলটিকে একটি বিভাগ এবং একটি কর্মক্ষমতা গ্রেডে রাখুন, কারণ একটি একক দুর্বল লিঙ্ক পুরো চ্যানেলকে সংজ্ঞায়িত করে।
2. শিল্ডিং লেভেলকে বৈদ্যুতিক পরিবেশের সাথে মিলিয়ে নিন এবং নিশ্চিত করুন যে আপনার দল F/UTP, U/FTP, বা S/FTP বেছে নেওয়ার আগে সঠিকভাবে শিল্ড বন্ড করতে পারে।
3. PoE তাপীয় অনুমান পরীক্ষা করুন: উচ্চ-শক্তি PoE বান্ডিল করা তারগুলিকে উত্তপ্ত করে, তাই রক্ষণশীল বান্ডিল আকারের পরিকল্পনা করুন এবং 802.3bt স্থাপনার জন্য Cat6A পছন্দ করুন৷
4. সন্নিবেশ ক্ষতি, রিটার্ন লস, নেক্সট, এবং সম্পূর্ণ রেট ফ্রিকোয়েন্সি জুড়ে এলিয়েন ক্রসস্টালকে কভার করে উপাদান এবং চ্যানেল পরীক্ষার ডেটার জন্য প্রতিটি বাছাই তালিকাভুক্ত সরবরাহকারীকে জিজ্ঞাসা করুন।
5. ক্যাটালগের পিছনে প্রস্তুতকারকের মূল্যায়ন করুন: ইন-হাউস টুলিং, স্থিতিশীল উত্পাদন ক্ষমতা, OEM এবং ODM সমর্থন এবং বিতরণের জন্য উপযুক্ত প্যাকেজিং সমস্ত মসৃণ প্রকল্পের পূর্বাভাস দেয়।
6. একটি বাল্ক ক্রয় অর্ডার রিলিজ করার আগে আপনার নিজের ইনস্টলারদের দ্বারা সমাপ্ত নমুনাগুলির সাথে যাচাই করুন, কারণ বাস্তব-বিশ্বের কারিগর পণ্যের অংশ।

মূল উপসংহার: 10G কপার চ্যানেলটি একটি দায়বদ্ধ প্রস্তুতকারকের কাছ থেকে একটি মিলে যাওয়া সিস্টেম হিসাবে কিনুন এবং ক্ষেত্র নমুনাগুলি, ক্যাটালগ পৃষ্ঠাগুলি নয়, চূড়ান্ত সিদ্ধান্ত নিতে দিন৷

নির্ভরযোগ্য 10G কপার লিঙ্কের জন্য ইনস্টলেশন এবং রক্ষণাবেক্ষণ নির্দেশিকা

ইনস্টলেশন নিয়ম যা চ্যানেল রক্ষা করে

বেশিরভাগ 10G তামার সমস্যাগুলি ইনস্টল করা হয়, তৈরি করা হয় না, যা ভাল খবর কারণ ইনস্টলেশনের অভ্যাসগুলি সমাধানযোগ্য। টার্মিনেশন পয়েন্ট পর্যন্ত প্রতিটি জোড়ার টুইস্ট সংরক্ষণ করুন এবং Cat6A জ্যাক এবং প্যানেলে প্রায় 13 মিলিমিটারের বেশি মোচড় দেবেন না। ন্যূনতম বাঁক ব্যাসার্ধকে সম্মান করুন, তারের ব্যাসের বাইরের তারের অন্তত চারগুণ এবং ঢালযুক্ত ডিজাইনের জন্য, বিশেষ করে ফেসপ্লেটের পিছনে এবং ভিড়যুক্ত ক্যাবিনেটের ভিতরে। অনুভূমিক রানগুলিকে অপরিবর্তিত পাওয়ার লাইন এবং ফ্লুরোসেন্ট ফিক্সচার থেকে আলাদা রাখুন এবং মোটর বা আলোর সার্কিট বরাবর দীর্ঘ সমান্তরাল পথ এড়িয়ে চলুন। বান্ডিলের আকার সীমিত করুন এবং হুক-এন্ড-লুপ ফাস্টেনার দিয়ে অতিরিক্ত টাইট তারের বন্ধন প্রতিস্থাপন করুন, কারণ ক্রাশিং প্রেসার 10GBASE-T নির্ভর করে এমন জোড়া জ্যামিতিকে বিকৃত করে। ক্যাটাগরি-রেটেড হার্ডওয়্যারে সঠিক ডাইস এবং টুল দিয়ে শেষ করুন, তারপর ঘন প্যানেলে এলিয়েন ক্রসস্টাল স্পট চেক যোগ করে প্রতিটি স্থায়ী লিঙ্ক এবং সম্পূর্ণ চ্যানেলকে সার্টিফাই করুন।

উভয় প্রান্তে থাকা সরঞ্জামের কর্ডগুলি স্থির তারের মতো একই গুরুত্বের প্রাপ্য, কারণ একটি দর কর্ড একটি প্রত্যয়িত চ্যানেলকে পূর্বাবস্থায় ফিরিয়ে আনতে পারে৷ পরীক্ষিত, ক্যাটাগরির সাথে মিলে যাওয়া কর্ডের একটি স্টক স্ট্যান্ডার্ড দৈর্ঘ্যে রাখুন যাতে ইনস্টলাররা পুরানো প্রোজেক্টের অবশিষ্টাংশ দিয়ে কখনই উন্নতি না করে।

Cat6A এবং Cat8 প্যাচ কর্ড শ্রেণী-matched patch cords, including Cat6A UTP and S/FTP options, keep certified channels performing at both ends. Keeping tested cords in standard lengths prevents installers from improvising with mismatched leftovers that degrade margin. পণ্য দেখুন →

হস্তান্তরের পরে উদ্ভিদ সুস্থ রাখা

একই শনাক্তকারীর সাথে প্রতিটি লিঙ্কের উভয় প্রান্তে লেবেল করুন, অব্যবহৃত পোর্টগুলিতে ধুলো সুরক্ষা রাখুন এবং একটি প্যাচিং শৃঙ্খলা বজায় রাখুন যা প্রতিটি পদক্ষেপ, যোগ এবং পরিবর্তন রেকর্ড করে। যেকোনও লিঙ্ককে পুনরায় প্রত্যয়িত করুন যেটি পুনরায় সমাপ্ত বা পুনঃরুট করা হয়েছে তা ধরে নেওয়ার পরিবর্তে এটি এখনও গ্রেড পূরণ করে। ক্ষতিগ্রস্থ প্যাচ কর্ডগুলিকে পুনরায় ক্রিম করার পরিবর্তে প্রতিস্থাপন করুন, যেহেতু ফিল্ড-ক্রিম্পড মেরামত খুব কমই Cat6A সহনশীলতা ধরে রাখে। একটি পর্যায়ক্রমিক নিরীক্ষার সময়সূচী করুন যা চ্যানেলগুলির নমুনা দেয়, উচ্চ-PoE অঞ্চলে ক্যাবিনেটের তাপমাত্রা পরীক্ষা করে এবং র্যাকগুলিতে আসলে যা আছে তার সাথে ডকুমেন্টেশনের সমন্বয় করে। যে সব গাছপালা এই রুটিনটি অনুসরণ করে তারা তাদের 10G কপার অডিট বছর পরে নাটক ছাড়াই পাস করে এবং যে সব গাছপালা এটি এড়িয়ে যায় তারা সাধারণত সবচেয়ে খারাপ সময়ে নড়াচড়া, যোগ বা পরিবর্তনের সময় পার্থক্য খুঁজে পায়।

মূল উপসংহার: একটি 10G কপার চ্যানেল তার সবচেয়ে খারাপ সমাপ্তির মতোই ভাল, তাই ইনস্টলেশনের সময় মোচড়, বাঁক ব্যাসার্ধ, বান্ডলিং এবং শংসাপত্রের নিয়মগুলি প্রয়োগ করুন এবং প্রতিটি পরিবর্তনের পরে পুনরায় শংসাপত্র দিতে থাকুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন: 10G কপার প্রশ্ন ক্রেতারা সবচেয়ে বেশি জিজ্ঞাসা করে

নীচের প্রশ্নগুলি ডিস্ট্রিবিউটর, ইন্টিগ্রেটর এবং প্রকল্প ঠিকাদারদের সাথে কথোপকথনে বারবার আসে। উত্তরগুলি সংক্ষিপ্ত এবং ব্যবহারিক রাখা হয়েছে যাতে আপনি সেগুলি সরাসরি আপনার নিজের প্রকল্প ডকুমেন্টেশনে তুলতে পারেন।

রিলেটেড রিডিং এবং সাইট রিসোর্স

আপনি যদি একটি 10G কপার রোলআউট ম্যাপ করছেন, এই সাইটের দুটি পৃষ্ঠা সরাসরি ছবিটি প্রসারিত করে: একটি ব্যাখ্যা করে যে কোন কাঠামোগত তারের পণ্যগুলি তামা এবং ফাইবার উভয় সিস্টেমে উচ্চ-গতির নেটওয়ার্ক সমর্থন করে এবং অন্যটি চীনের Yuyao-তে আমাদের 30,000-বর্গ-মিটার কারখানার পরিচয় দেয়, যার মধ্যে উত্পাদন লাইন, সরঞ্জাম এবং মান নিয়ন্ত্রণ রয়েছে। 45 টিরও বেশি দেশে প্রকল্পগুলির জন্য কীস্টোন জ্যাক, প্যাচ প্যানেল, প্যাচ কর্ড এবং ফাইবার সংযোগের প্রস্তুতকারক এবং সরবরাহকারী হিসাবে, আমরা স্ট্যান্ডার্ড ক্যাটালগ আইটেমগুলির পাশাপাশি OEM কাস্টমাইজেশন সহ পরিবেশক, পাইকারী বিক্রেতা এবং ইন্টিগ্রেটরদের সমর্থন করি।

• কোন কাঠামোগত তারের পণ্য উচ্চ-গতির নেটওয়ার্ক সমর্থন করে
• আমাদের কারখানা সম্পর্কে: উত্পাদন লাইন, সরঞ্জাম, এবং মান নিয়ন্ত্রণ

মূল উপসংহার: আপনার 10G কপার চ্যানেলকে একটি প্রস্তুতকারকের কাছ থেকে একটি মিলে যাওয়া সিস্টেম হিসাবে উৎস করুন যা পরীক্ষার ডেটা সহ প্রতিটি উপাদান প্রমাণ করতে পারে এবং মান নিজেই যত্ন নেবে৷
