স্ট্রাকচার্ড ক্যাবলিংয়ের কাজের জন্য কীভাবে সঠিক কপার কেবল টেস্টার চয়ন করবেন

একটি ইনস্টলার একটি নতুন পোশাক পরিহিত 24-পোর্ট প্যাচ প্যানেলে দাঁড়িয়ে আছে যার এক হাতে একটি হ্যান্ডহেল্ড পরীক্ষক এবং একটি PoE ক্যামেরা যা অফলাইনে ড্রপ করতে থাকে। লিঙ্কটি ধারাবাহিকতা অতিক্রম করে, কিন্তু কাজটি এখনও সুইচে ব্যর্থ হয়। সেই ব্যবধানের কারণেই একটি তামার তারের পরীক্ষককে এটি যে প্রশ্নের উত্তর দেয় তার দ্বারা বেছে নেওয়া উচিত, তার ক্ষেত্রে LED-এর সংখ্যা দ্বারা নয়। একটি ধারাবাহিকতা বিপার প্রমাণ করতে পারে যে তামা সংযুক্ত। একটি ওয়্যারম্যাপ পরীক্ষক দেখাতে পারে কোন পিনগুলি অতিক্রম করা হয়েছে। একটি দৈর্ঘ্য এবং সময়-ডোমেন রিফ্লোমিটার ফাংশন একটি চূর্ণ তারের বা একটি সেতুর ট্যাপ নির্দেশ করতে পারে। একটি যোগ্যতা বা সার্টিফিকেশন পরীক্ষক দেখাতে পারেন যে লিঙ্কটিতে অ্যাপ্লিকেশনের জন্য যথেষ্ট পারফরম্যান্স হেডরুম আছে কিনা। সঠিক ক্রয়ের সিদ্ধান্তটি আপনি যে ব্যর্থতাগুলি খুঁজে পাওয়ার আশা করছেন, সেই মানগুলি আপনাকে অবশ্যই নথিভুক্ত করতে হবে এবং আপনার দল প্রতি সপ্তাহে বন্ধ হওয়া লিঙ্কগুলির পরিমাণ দিয়ে শুরু হয়।

আপনি একটি লিঙ্ক গ্রহণ করার আগে একটি কপার তারের পরীক্ষক কি প্রমাণ করতে হবে

একটি তামার তারের পরীক্ষক একটি পণ্য বিভাগ নয়। এটি বিভিন্ন কাজ সহ যন্ত্রের একটি পরিবার। নিম্ন প্রান্তে, একটি মৌলিক ধারাবাহিকতা পরীক্ষক একটি সংকীর্ণ প্রশ্নের উত্তর দেয়: তারের এক প্রান্ত থেকে অন্য প্রান্তে একটি পরিবাহী পথ আছে কি? এটি একটি সন্দেহভাজন প্যাচ কর্ড, একটি স্পিকার লাইন, বা একটি অ্যালার্ম সার্কিট একটি দ্রুত চেক জন্য দরকারী. এটি একটি ডেটা লিঙ্কের জন্য যথেষ্ট নয় যা অবশ্যই গিগাবিট ইথারনেট, PoE, বা ওয়ারেন্টি হস্তান্তর সমর্থন করবে৷

একটি ওয়্যারম্যাপ পরীক্ষক পিন-বাই-পিন যাচাইকরণ যোগ করে। এটি একটি ক্রস করা জোড়া, একটি বিভক্ত জোড়া, কন্ডাক্টরের মধ্যে একটি ছোট বা একটি পিনে অনুপস্থিত সংযোগ ধরতে পারে। চাল, যোগ এবং পরিবর্তনের জন্য, একটি টোন জেনারেটর এবং প্রোব প্রায়শই ওয়্যারম্যাপের সাথে যুক্ত করা হয় যাতে একজন প্রযুক্তিবিদ একটি ভিড় র্যাকে একটি লেবেলবিহীন তারের সনাক্ত করতে পারেন। এই সংমিশ্রণটি রক্ষণাবেক্ষণের কাজের জন্য ব্যবহারিক, তবে এটি এখনও দৈর্ঘ্য বা উচ্চ-ফ্রিকোয়েন্সি কর্মক্ষমতা পরিমাপ করে না।

একটি দৈর্ঘ্য এবং ফল্ট-অবস্থান পরীক্ষক একটি বিরতি, সংক্ষিপ্ত বা দুর্বল সমাপ্তির দূরত্ব অনুমান করতে সময়-ডোমেন প্রতিফলন পদ্ধতি বা অনুরূপ পালস পদ্ধতি ব্যবহার করে। এটি হল যেখানে একটি তামার তারের পরীক্ষক একটি যান বা নো-গো বক্সের পরিবর্তে একটি সমস্যা সমাধানের সরঞ্জাম হয়ে ওঠে। যদি একটি লিঙ্ক ব্যর্থ হয় এবং তারটি একটি সিলিং শূন্যতায় অদৃশ্য হয়ে যায়, তাহলে 12-মিটার ফল্ট এবং 42-মিটার ফল্টের মধ্যে পার্থক্য সিদ্ধান্ত নিতে পারে যে দলটি একটি প্রাচীর বা পুরো করিডোরটি খুলবে কিনা।

যোগ্যতা পরীক্ষক এবং সার্টিফিকেশন পরীক্ষকরা এর উপরে বসেন। একটি কোয়ালিফায়ার প্রায়ই একটি বিদ্যমান লিঙ্ক একটি নামযুক্ত ইথারনেট হার বা PoE ক্লাস সমর্থন করতে পারে কিনা তা পরীক্ষা করতে ব্যবহার করা হয়। একটি শংসাপত্র একটি ক্যাবলিং স্ট্যান্ডার্ডের বিরুদ্ধে পরিমাপ করে এবং একটি প্রতিবেদন তৈরি করে যা একটি ক্লায়েন্ট, একজন পরামর্শদাতা বা একটি ওয়ারেন্টি প্রোগ্রামের কাছে হস্তান্তর করা যেতে পারে। নিচের সারণীটি দেখায় কিভাবে পরীক্ষক শ্রেণীর সাথে সিদ্ধান্ত পরিবর্তন হয়।

একজন ঠিকাদারের জন্য, ব্যবহারিক উত্তরটি প্রায়ই একটি দ্বি-স্তরের কিট। একটি কমপ্যাক্ট ওয়্যারম্যাপ এবং টোন পরীক্ষক প্রতিদিনের পরিষেবা কলগুলি পরিচালনা করে, যখন একটি যোগ্যতা বা শংসাপত্র ইউনিট প্রকল্প গ্রহণের জন্য বুক করা হয়। একজন ডিস্ট্রিবিউটর বা পাইকারের জন্য, একই যুক্তি স্টক নির্বাচনের ক্ষেত্রে প্রযোজ্য: পরীক্ষক শ্রেণীটি বহন করুন যা আপনার গ্রাহকরা আসলে যে প্রকল্পগুলি চালায় তার সাথে মেলে, শুধুমাত্র ডেটাশীটে সর্বোচ্চ স্পেসিফিকেশন নয়।

চারটি পরীক্ষা স্তর: ধারাবাহিকতা, ওয়্যারম্যাপ, দৈর্ঘ্য এবং কর্মক্ষমতা

কপার পরীক্ষার পরিকল্পনা করা সহজ হয়ে যায় যখন এটি চারটি স্তরে বিভক্ত হয়। প্রথম স্তরটি ধারাবাহিকতা। এটি সবচেয়ে সহজ চেক এবং ভুল পড়া সবচেয়ে সহজ। প্রতিটি কন্ডাক্টরে একটি লিঙ্কের ধারাবাহিকতা থাকতে পারে এবং এখনও ব্যর্থ হতে পারে কারণ জোড়াগুলি বিভক্ত হয়, সমাপ্তিটি খুব বেশি দুরে অটুট থাকে বা কেবলটি ভুল বিভাগ। ধারাবাহিকতা একটি সূচনা বিন্দু, একটি গ্রহণযোগ্য ফলাফল নয়।

দ্বিতীয় স্তরটি ওয়্যারম্যাপ। একটি ভাল তামার তারের পরীক্ষককে পিন-টু-পিন ম্যাপিং পরিষ্কারভাবে দেখাতে হবে, যার মধ্যে ঢালযুক্ত লিঙ্কগুলিতে শিল্ড ধারাবাহিকতা রয়েছে। ওয়্যারম্যাপ বিপরীত জোড়া, ক্রস করা জোড়া, বিভক্ত জোড়া এবং ওপেন বা শর্টস ক্যাচ করে। একটি প্যাচ প্যানেল পরিবেশে, ওয়্যারম্যাপ ফলাফলগুলি নিশ্চিত করার একটি দ্রুত উপায় যে পোর্ট লেবেল, আউটলেট লেবেল, এবং প্যাচ প্যানেল পোর্ট সব একই শারীরিক লিঙ্ক উল্লেখ করে। এটি মৌলিক শোনাচ্ছে, কিন্তু লেবেলিং ত্রুটিগুলি কলব্যাকের একটি সাধারণ উৎস।

তৃতীয় স্তর হল দৈর্ঘ্য এবং ত্রুটি অবস্থান। দৈর্ঘ্য দুটি কারণে গুরুত্বপূর্ণ। প্রথমত, চ্যানেলের দৈর্ঘ্যের সীমা অতিক্রম করে এমন একটি লিঙ্ক এখনও একটি মৌলিক ওয়্যারম্যাপ পাস করতে পারে কিন্তু উচ্চতর ফ্রিকোয়েন্সিতে কার্যক্ষমতা ব্যর্থ করে। দ্বিতীয়ত, দূরত্ব পড়া একজন প্রযুক্তিবিদকে অনুমান না করেই ক্ষতিগ্রস্থ অংশ খুঁজে পেতে সাহায্য করে। একটি পরীক্ষক যা ত্রুটি থেকে দূরত্ব দেখায়, প্রচারের মানগুলির বিভিন্ন বেগের জন্য একটি সংরক্ষিত কেবল লাইব্রেরির সাথে, একটি পরীক্ষকের চেয়ে বেশি কার্যকর যা শুধুমাত্র একটি জেনেরিক ফল্ট কোড দেখায়।

চতুর্থ স্তর হল কর্মক্ষমতা। এটি সন্নিবেশের ক্ষতি, রিটার্ন লস, কাছাকাছি ক্রসস্টালক এবং অন্যান্য প্যারামিটার যা Cat5e, Cat6, Cat6A এবং Cat7 লিঙ্কগুলির জন্য গুরুত্বপূর্ণ তা কভার করে। এটি PoE আচরণও কভার করে। একটি লিঙ্ক একটি ওয়্যারম্যাপ পাস করতে পারে এবং একটি চালিত ডিভাইস সংযুক্ত থাকলে তা উত্তপ্ত হতে পারে, ভোল্টেজ ড্রপ করতে পারে বা আলোচনায় ব্যর্থ হতে পারে। প্রতিরোধ এবং PoE লোড টেস্টিং সহ একটি তামার তারের পরীক্ষক সমস্যাগুলি প্রকাশ করতে পারে যা একটি সাধারণ ওয়্যারম্যাপ ইউনিট মিস করবে।

• ধারাবাহিকতা: একটি পরিবাহী পথ নিশ্চিত করে, কিন্তু জ্যামিতি বা কর্মক্ষমতা জোড়া নয়।
• ওয়্যারম্যাপ: পিন অর্ডার এবং শিল্ডের ধারাবাহিকতা নিশ্চিত করে এবং বিভক্ত জোড়া ক্যাচ করে।
• দৈর্ঘ্য এবং TDR: দূরত্ব দ্বারা বিরতি, শর্টস, এবং খারাপ সমাপ্তি সনাক্ত করে।
• কর্মক্ষমতা এবং PoE: লিঙ্কটি উদ্দেশ্যযুক্ত অ্যাপ্লিকেশনটিকে সমর্থন করতে পারে কিনা তা পরীক্ষা করে।

একটি কাঠামোগত তারের প্রকল্পে, এই স্তরগুলি ক্রমানুসারে প্রয়োগ করা উচিত। ওয়্যারম্যাপ পরিষ্কার হওয়ার আগে একটি লিঙ্ক প্রত্যয়িত করবেন না। সমাপ্তি এবং প্যাচ কর্ড চেক করার আগে একটি কর্মক্ষমতা ব্যর্থতা তাড়া করবেন না. একটি পরীক্ষক সবচেয়ে মূল্যবান যখন এটি সেই ক্রমটিকে ছোট করে, না যখন এটি একটি একক সবুজ ফলাফল তৈরি করে যা ব্যর্থতার কারণ লুকিয়ে রাখে।

যেখানে কপার টেস্টাররা একটি স্ট্রাকচার্ড ক্যাবলিং প্রকল্পে ফিট করে

গ্রহণযোগ্যতা কাজের পরিকল্পনা করার একটি বাস্তব উপায় হল তামার লিঙ্ক জুড়ে সাধারণত মনোযোগ কোথায় যায় তা দেখা। নীচের চার্টটি একটি দৃষ্টান্তমূলক পরিকল্পনা দৃশ্য, একটি নির্দিষ্ট সাইট থেকে একটি বেঞ্চমার্ক নয়। এটি একটি প্রজেক্ট টিমকে সিদ্ধান্ত নিতে সাহায্য করার উদ্দেশ্যে যে কোন পরীক্ষার ফাংশনগুলি সবচেয়ে বেশি সময় প্রাপ্য এবং কোনটি একটি সহজ যন্ত্র দিয়ে পরিচালনা করা যেতে পারে।

একজন ঠিকাদারের জন্য, চার্টটি দরকারী কারণ এটি হস্তান্তরের কাজ থেকে পরীক্ষার কাজকে আলাদা করে। পোর্ট লেবেল, পরীক্ষার রেকর্ড এবং প্যাচ প্যানেলের সময়সূচী না মিললে একটি লিঙ্ক টেকনিক্যালি সাউন্ড হতে পারে এবং এখনও একটি বিবাদ তৈরি করতে পারে। একটি তামার তারের পরীক্ষক যা ফলাফল সংরক্ষণ করে এবং একটি পরিষ্কার বিন্যাসে রপ্তানি করে সেই ঘর্ষণকে হ্রাস করে। এটি একই তলায় একটি পরিচিত-ভাল রেফারেন্স লিঙ্কের সাথে একটি ব্যর্থ লিঙ্ক তুলনা করা সহজ করে তোলে।

একটি সুবিধা দলের জন্য, একই চার্ট একটি ভিন্ন ক্রয় প্যাটার্ন প্রস্তাব করে। প্রতিটি পদক্ষেপ, যোগ এবং পরিবর্তনের জন্য দলের একটি সম্পূর্ণ সার্টিফিকেশন ইউনিট প্রয়োজন নাও হতে পারে। একটি কমপ্যাক্ট ওয়্যারম্যাপ এবং দৈর্ঘ্য পরীক্ষক এবং রেফারেন্স প্যাচ কর্ডগুলির একটি ছোট সেট বেশিরভাগ দৈনিক চেকগুলি পরিচালনা করতে পারে। সার্টিফিকেশন ইউনিটটি নতুন নির্মাণ, বড় আপগ্রেড বা এমন ক্ষেত্রে সংরক্ষিত হতে পারে যেখানে একজন ক্লায়েন্টের আনুষ্ঠানিক প্রতিবেদনের প্রয়োজন হয়। এই বিভাজন মূলধন বাজেট রক্ষা করে এবং দ্রুত প্রতিক্রিয়ার জন্য সহজ পরীক্ষক উপলব্ধ রাখে।

একজন পরিবেশক বা পাইকারী বিক্রেতার জন্য, চার্টটি পণ্যের মিশ্রণকে গাইড করতে পারে। যে গ্রাহকরা কীস্টোন জ্যাক, প্যাচ প্যানেল এবং ফেসপ্লেট ইনস্টল করেন তাদের পরীক্ষক প্রয়োজন যারা তাদের বিক্রি করা বিভাগের সাথে মেলে। একজন গ্রাহক প্রধানত Cat6 এবং Cat6A লিঙ্কগুলির সাথে কাজ করে তার ওয়্যারম্যাপ, শিল্ডের ধারাবাহিকতা, দৈর্ঘ্য এবং PoE চেক সম্পর্কে যত্ন নেবেন। ভয়েস বা কম-গতি নিয়ন্ত্রণ ওয়্যারিংয়ে কাজ করা একজন গ্রাহক স্বন এবং ধারাবাহিকতা সম্পর্কে আরও যত্নবান হতে পারে। শুধুমাত্র একজন পরীক্ষক শ্রেণীর মজুদ বাজারের এক প্রান্তে একটি ফাঁক রেখে যায়।

হার্ডওয়্যার সংযোগ পরীক্ষক যা দেখেন তা প্রভাবিত করে

একটি তামার তারের পরীক্ষক বিদ্যমান লিঙ্কটি পরিমাপ করে, নির্দিষ্ট করা লিঙ্ক নয়। এই পার্থক্যটি গুরুত্বপূর্ণ কারণ সংযোগকারী হার্ডওয়্যারটি বৈদ্যুতিক পথের অংশ। একটি Cat6 কীস্টোন জ্যাক অত্যধিক মোচড়ানোর সাথে সমাপ্ত, একটি আলগা পিছন সংযোগ সহ একটি প্যাচ প্যানেল, বা একটি ক্ষতিগ্রস্ত প্লাগ সহ একটি প্যাচ কর্ড সবই একটি ব্যর্থতা তৈরি করতে পারে যা একটি তারের সমস্যার মতো দেখায়৷ একটি তারের রান প্রতিস্থাপন করার আগে, সমাপ্তি পয়েন্ট এবং প্যাচ কর্ড পরীক্ষা করুন.

কীস্টোন জ্যাক হল ফিল্ড সমাপ্তির একটি সাধারণ দুর্বল পয়েন্ট। জ্যাকটি Cat6 বা Cat6A-এর জন্য রেট করা হতে পারে, কিন্তু কর্মক্ষমতা নির্ভর করে জোড়া ব্যবস্থাপনা, কন্ডাক্টর বসার এবং স্ট্রেন রিলিফের উপর। একটি পরিষ্কার ওয়্যারম্যাপ প্রদর্শন এবং একটি দৈর্ঘ্য রিডিং সহ একটি পরীক্ষক একটি তারের বিরতি থেকে একটি খারাপ সমাপ্তি আলাদা করতে সহায়তা করতে পারে। যদি দৈর্ঘ্য সঠিক হয় এবং ওয়্যারম্যাপ পরিষ্কার থাকে কিন্তু কার্যক্ষমতার ফলাফল প্রান্তিক হয়, পরবর্তী পরীক্ষা সাধারণত জ্যাক এবং প্যাচ কর্ড, বাল্ক তারের নয়।

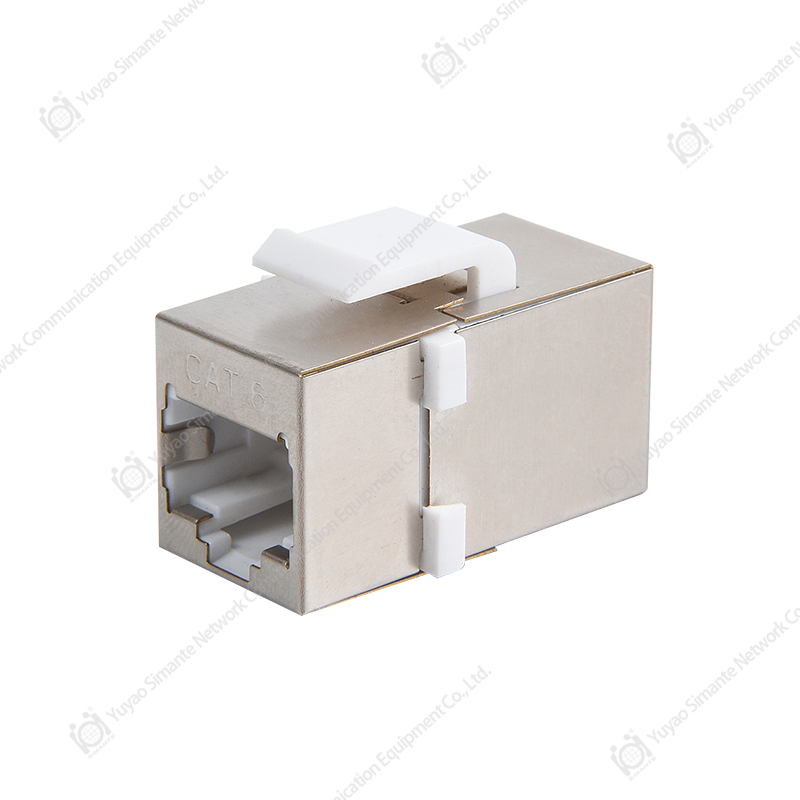

শিল্ডেড, ইউটিপি এবং টুললেস ভেরিয়েন্টে CAT6 কীস্টোন জ্যাক 110 বা ক্রোন IDC সমাপ্তির সাথে ঢালযুক্ত, UTP, টুললেস এবং কোণযুক্ত CAT6 জ্যাকের তুলনা করুন যখন ক্ষেত্রের ফলাফলগুলি বাল্ক কেবলের পরিবর্তে সমাপ্তির দিকে নির্দেশ করে। পণ্য দেখুন →

প্যাচ প্যানেলগুলি লিঙ্কের অন্য প্রান্তে অনুরূপ প্রভাব তৈরি করে। একটি উচ্চ-ঘনত্বের প্যানেল সামনে থেকে ঝরঝরে দেখতে পারে এবং এখনও একটি পোর্টে একটি দুর্বল পিছন সমাপ্তি থাকতে পারে। যখন একজন পরীক্ষক একটি একক পোর্টে একটি ব্যর্থতার রিপোর্ট করে, তখন একই প্যানেলে একটি প্রতিবেশী পোর্টের সাথে এটি তুলনা করুন। যদি প্রতিবেশী পোর্ট একই প্যাচ কর্ড এবং একই পরীক্ষা সেটআপের সাথে পাস করে, তাহলে প্যানেলের সমাপ্তি বা অনুভূমিক তারের মধ্যে ত্রুটিটি পরীক্ষকের চেয়ে বেশি।

ফেসপ্লেট এবং সারফেস মাউন্ট বক্সগুলি যান্ত্রিক অংশ, তবে তারা লিঙ্কটিকেও প্রভাবিত করে। একটি ফেসপ্লেট যা জ্যাকের উপর স্ট্রেন রাখে, বা একটি পৃষ্ঠের বাক্স যা তার বাঁক ব্যাসার্ধের বাইরে তারের বাঁক দেয়, একটি রিটার্ন লস সমস্যা তৈরি করতে পারে যা কভার ইনস্টল করার পরেই দেখা যায়। যখন প্রকল্পটি অনুমতি দেয় তখন চূড়ান্ত সমাবেশের সাথে লিঙ্কটি পরীক্ষা করুন। কভারটি চালু হওয়ার আগে ব্যবহৃত একটি তামার তারের পরীক্ষক একটি সমস্যা মিস করতে পারে যা বাক্সে তারের পোশাক পরে প্রদর্শিত হয়।

পরীক্ষক এবং সংযোগকারী হার্ডওয়্যার উভয়ই সোর্সিং ক্রেতাদের জন্য, এটি একটি প্রস্তুতকারকের সাথে কাজ করতে সহায়তা করে যে পুরো তামা সিস্টেম বোঝে। একজন সরবরাহকারী যিনি জ্যাক টার্মিনেশন, প্যাচ প্যানেল ওয়্যারিং এবং পরীক্ষার সীমা ব্যাখ্যা করতে পারেন এমন একজন সরবরাহকারীর চেয়ে বেশি দরকারী যিনি শুধুমাত্র প্রতি পিস মূল্য উদ্ধৃত করেন। এটি বিশেষত একজন পাইকার বিক্রেতার জন্য সত্য যা ঠিকাদারদের জন্য একটি কিট তৈরি করে, কারণ কিটটিতে পরীক্ষক, প্যাচ কর্ড, জ্যাক এবং প্যানেলগুলি অন্তর্ভুক্ত করা উচিত যা ক্ষেত্রের সাথে সামঞ্জস্যপূর্ণ।

PoE, শিল্ডেড ক্যাবল, এবং ত্রুটিগুলি যা একটি ওয়্যারম্যাপে দেখায় না৷

ইথারনেটের উপর পাওয়ার তামা পরীক্ষাকে আরও গুরুত্বপূর্ণ করেছে, কম নয়। একটি লিঙ্ক যা কম শক্তিতে নিখুঁতভাবে ডেটা বহন করে তা ব্যর্থ হতে পারে যখন একটি চালিত ডিভাইস কারেন্ট ড্র করে। লক্ষণগুলি সূক্ষ্ম হতে পারে: রাতে একটি ক্যামেরা রিবুট হয়, একটি অ্যাক্সেস পয়েন্ট লোডের নিচে নেমে যায়, বা একটি PoE ফোন একটি পোর্টে কাজ করে কিন্তু অন্যটিতে নয়। একটি মৌলিক ওয়্যারম্যাপ পরীক্ষক সমস্ত আটটি কন্ডাক্টরকে সঠিক দেখাতে পারে এবং এখনও কারণটি মিস করতে পারে।

একটি সাধারণ সমস্যা হল প্রতিরোধের ভারসাম্যহীনতা। যদি একটি জোড়ার মধ্যে একটি কন্ডাক্টরের তার অংশীদারের চেয়ে বেশি প্রতিরোধ ক্ষমতা থাকে, তবে লিঙ্কটি একটি সাধারণ ধারাবাহিকতা পরীক্ষায় উত্তীর্ণ হতে পারে তবে PoE লোডের অধীনে অত্যধিক গরম বা ভোল্টেজ ড্রপ তৈরি করতে পারে। প্রতিরোধের পরিমাপ এবং PoE লোড টেস্টিং সহ একটি পরীক্ষক সেই অবস্থাটি প্রকাশ করতে পারে। আরেকটি সমস্যা হল একটি দুর্বল ক্রাইম্প বা ইনসুলেশন ডিসপ্লেসমেন্ট সংযোগ যা তারের গরম হয়ে গেলে প্রতিরোধের পরিবর্তন করে। এই ত্রুটিগুলি একটি স্ট্যাটিক পরীক্ষার মাধ্যমে খুঁজে পাওয়া কঠিন, তাই একটি পরীক্ষক যে লোড প্রয়োগ করে বা প্রতিরোধের মান রেকর্ড করে তা আরও তথ্যপূর্ণ।

শিল্ডেড ক্যাবল অন্য লেয়ার যোগ করে। একটি F/UTP বা S/FTP লিঙ্কে, ঢালটি ডেটা কন্ডাক্টর নয়, তবে এটির জন্য ধারাবাহিকতা এবং সঠিক বন্ধন প্রয়োজন। ড্রেন তারের এক প্রান্তে খোলা থাকলে, লিঙ্কটি ওয়্যারম্যাপ পাস করতে পারে এবং এখনও বৈদ্যুতিকভাবে শোরগোল পরিবেশে খারাপ আচরণ করতে পারে। একটি পরীক্ষক যা ঢালের ধারাবাহিকতা পরীক্ষা করে এবং ঢালের পথ সনাক্ত করতে পারে তা শিল্প সাইট, হাসপাতাল এবং ঘন বেতার স্থাপনার জন্য দরকারী যেখানে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ একটি বাস্তব উদ্বেগের বিষয়।

PoE গ্রহণযোগ্যতা প্রশ্নও পরিবর্তন করে। দলটিকে নিশ্চিত করতে হতে পারে যে লিঙ্কটি কেবল একটি ক্যাবলিং বিভাগের সাথে মিলিত হয় না, তবে চ্যানেলটি ইনস্টল করা দৈর্ঘ্যের উপর প্রয়োজনীয় পাওয়ার ক্লাস সরবরাহ করতে পারে। এটি সার্টিফিকেশন এড়িয়ে যাওয়ার একটি কারণ নয়। গ্রহণযোগ্যতা পদ্ধতিতে একটি PoE চেক যোগ করা এবং লিঙ্ক আইডি দিয়ে ফলাফল রেকর্ড করার একটি কারণ। যদি একটি ডিভাইস পরে ব্যর্থ হয়, রেকর্ডটি দেখায় যে লিঙ্কটি লোডের অধীনে পরীক্ষা করা হয়েছে কিনা এবং পরীক্ষক কী রিপোর্ট করেছেন।

একজন ঠিকাদারের জন্য, ব্যবহারিক নিয়মটি সহজ: একটি PoE প্রকল্পের একমাত্র হাতিয়ার হিসেবে ধারাবাহিকতা পরীক্ষক ব্যবহার করবেন না। একটি তামার তারের পরীক্ষক ব্যবহার করুন যা ওয়্যারম্যাপ, দৈর্ঘ্য, প্রতিরোধ এবং PoE আচরণ দেখাতে পারে এবং তুলনা করার জন্য একটি পরিচিত-ভাল রেফারেন্স লিঙ্ক রাখতে পারে। সেই রেফারেন্স লিঙ্কটি প্রায়শই স্পেসিফিকেশনের দীর্ঘ তালিকার চেয়ে বেশি কার্যকর কারণ এটি প্রযুক্তিবিদকে একই অবস্থার অধীনে একটি বেসলাইন দেয়।

একটি ফিল্ড টেস্ট পদ্ধতি যা কলব্যাক হ্রাস করে

একজন পরীক্ষক তার চারপাশের পদ্ধতির মতোই ভাল। নিম্নলিখিত ক্রমটি তামার লিঙ্কগুলির জন্য একটি ব্যবহারিক ক্ষেত্রের রুটিন। এটি প্রকল্পের স্পেসিফিকেশনের বিকল্প নয়, তবে এটি একটি দলকে ধারাবাহিক ফলাফল তৈরি করতে এবং বারবার পরিদর্শন এড়াতে সাহায্য করে।

1. পরীক্ষার আগে লিঙ্ক পরিচয় নিশ্চিত করুন. আউটলেট লেবেল, প্যাচ প্যানেল পোর্ট এবং ফ্লোর প্ল্যানের সাথে মিল করুন। ভুল পোর্টে একটি সঠিক পরীক্ষা এখনও একটি ভুল ফলাফল।
2. সমাপ্তি পরিদর্শন. জ্যাক, প্যানেল এবং ফেসপ্লেটে জোড়া উল্টানো, কন্ডাক্টর সিটিং, স্ট্রেন রিলিফ এবং বেন্ড ব্যাসার্ধ পরীক্ষা করুন।
3. যেখানে সম্ভব চূড়ান্ত প্যাচ কর্ড দিয়ে পরীক্ষা করুন। একটি পরিচিত-ভাল রেফারেন্স কর্ড একটি কর্ড ব্যর্থতা থেকে একটি লিঙ্ক ব্যর্থতা আলাদা করতে সাহায্য করে।
4. প্রথমে ওয়্যারম্যাপ এবং শিল্ড ধারাবাহিকতা চালান। পারফরম্যান্স পরীক্ষায় যাওয়ার আগে ওপেন, শর্টস, ক্রসড পেয়ার এবং বিভক্ত জোড়া সমাধান করুন।
5. দৈর্ঘ্য এবং ত্রুটি দূরত্ব পরীক্ষা করুন। ডিজাইনের দৈর্ঘ্য এবং তারের লাইব্রেরি সেটিং এর সাথে পড়ার তুলনা করুন।
6. বিভাগ এবং অ্যাপ্লিকেশনের জন্য প্রয়োজনীয় কর্মক্ষমতা পরীক্ষা চালান। লিঙ্ক আইডি এবং পরীক্ষক সেটিংস দিয়ে ফলাফল সংরক্ষণ করুন।
7. একটি PoE চেক যোগ করুন যখন লিঙ্কটি একটি ডিভাইসকে শক্তি দেবে। ফলাফল রেকর্ড করুন এবং ডিভাইস ক্লাস বা লোড অবস্থা নোট করুন।
8. যেকোনো প্রতিকারের পর পুনরায় পরীক্ষা করুন। একটি পাস একটি ব্যর্থ ফলাফল সম্পাদনা করবেন না; একটি নতুন রেকর্ড তৈরি করুন যাতে ইতিহাস পরিষ্কার হয়।

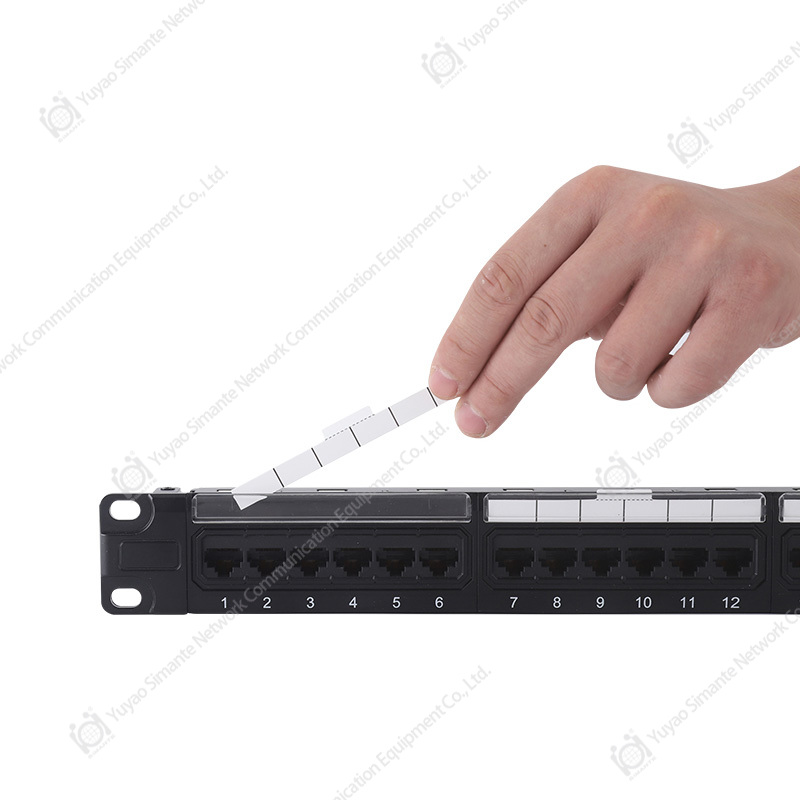

র্যাক-মাউন্ট করা স্ট্রাকচার্ড ক্যাবলিংয়ের জন্য CAT6 প্যাচ প্যানেল 0.5U থেকে 2U UTP এবং 110/Krone IDC টার্মিনেশন সহ রক্ষিত CAT6 প্যানেল পর্যালোচনা করুন যখন ক্যাবলিং হার্ডওয়্যার এবং একটি প্রকল্প জুড়ে পরীক্ষা সেটআপের সাথে মেলে। পণ্য দেখুন →

এই পদ্ধতিটিও সাহায্য করে যখন একটি প্রকল্প Cat6 এবং Cat6A হার্ডওয়্যারের মিশ্রণ ব্যবহার করে। পরীক্ষক সেটিংস, রেফারেন্স কর্ড এবং লিঙ্ক সীমা অবশ্যই পরীক্ষার অধীনে বিভাগের সাথে মেলে। একটি Cat6A লিঙ্ক একটি Cat6 অ্যাডাপ্টার বা একটি Cat5e রেফারেন্স কর্ড দিয়ে পরীক্ষিত একটি ফলাফল তৈরি করতে পারে যা ভুল সেটআপের জন্য প্রযুক্তিগতভাবে বৈধ৷ অ্যাডাপ্টার এবং রেফারেন্স কর্ডগুলি লেবেলযুক্ত রাখুন, এবং ফলাফলটি মেঝের বাকি অংশের সাথে অসামঞ্জস্যপূর্ণ হলে সেগুলি পরীক্ষা করুন।

একটি প্রকল্প পরিচালকের জন্য, সবচেয়ে মূল্যবান আউটপুট একটি একক পাস ফলাফল নয়। এটি রেকর্ডের একটি সেট যা দেখায় কী পরীক্ষা করা হয়েছিল, কী সেটিংস দিয়ে, কার দ্বারা এবং কখন। স্টোরেজ এবং এক্সপোর্ট ফাংশন সহ একটি তামার তারের পরীক্ষক এটি সম্ভব করে তোলে। যদি পরীক্ষকের কাছে কোনো সঞ্চয়স্থান না থাকে, তবে দলটিকে লিঙ্ক আইডি, পরীক্ষার ধরন, ফলাফল এবং প্রতিকার নোট সহ একটি ম্যানুয়াল লগ রাখা উচিত। লগই ঠিকাদারকে রক্ষা করে যখন একটি লিঙ্ক পরে প্রশ্ন করা হয়।

ডিস্ট্রিবিউটর এবং ঠিকাদারদের জন্য সংগ্রহের চেকলিস্ট

একটি তামার তারের পরীক্ষক কেনা একটি প্রযুক্তিগত সিদ্ধান্তের মতোই একটি সংগ্রহের সিদ্ধান্ত। প্রতি ইউনিটের সর্বনিম্ন মূল্য বিভ্রান্তিকর হতে পারে যদি পরীক্ষকের হাতে প্রজেক্টের জন্য প্রয়োজনীয় অ্যাডাপ্টার, ফার্মওয়্যার সমর্থন বা ক্রমাঙ্কন পথের অভাব থাকে। নিম্নলিখিত চেকলিস্টটি একটি ঠিকাদার বা পরিবেশককে ক্ষেত্র ব্যবহারকে প্রভাবিত করে এমন পয়েন্টগুলির অফারগুলির তুলনা করতে সাহায্য করে৷

• পরীক্ষার ফাংশন: ওয়্যারম্যাপ, দৈর্ঘ্য, টোন, TDR, PoE এবং প্রকৃত প্রকল্পের মিশ্রণের বিপরীতে কর্মক্ষমতা নিশ্চিত করুন।
• বিভাগ সমর্থন: Cat5e, Cat6, Cat6A, এবং Cat7 লিঙ্কের জন্য ঘোষিত সমর্থন চেক করুন, যার মধ্যে শিল্ডেড ভেরিয়েন্ট রয়েছে।
• সংযোগকারী এবং অ্যাডাপ্টারের পরিসীমা: যাচাই করুন যে পরীক্ষক অঞ্চলে এবং প্রকল্পে ব্যবহৃত প্লাগ এবং অ্যাডাপ্টারগুলি গ্রহণ করে।
• ক্রমাঙ্কন এবং পরিষেবা: ক্রমাঙ্কন ব্যবধান, পরিষেবা পরিবর্তন, এবং ফার্মওয়্যার আপডেট সম্পর্কে জিজ্ঞাসা করুন।
• ফলাফল ব্যবস্থাপনা: স্টোরেজ, এক্সপোর্ট ফরম্যাট, লিঙ্ক লেবেলিং এবং রিপোর্টিং সফটওয়্যার চেক করুন।
• ক্ষেত্রের স্থায়িত্ব: ব্যাটারি লাইফ, কেস সুরক্ষা, প্রদর্শন পঠনযোগ্যতা এবং অপারেটিং তাপমাত্রা পর্যালোচনা করুন।
• প্রশিক্ষণ এবং ডকুমেন্টেশন: নতুন প্রযুক্তিবিদদের জন্য একটি দ্রুত-সূচনা নির্দেশিকা এবং প্রশিক্ষণ সামগ্রীর অনুরোধ করুন।
• সরবরাহকারী সমর্থন: নিশ্চিত করুন যে প্রস্তুতকারক বা পাইকার প্রতিস্থাপন অ্যাডাপ্টার এবং রেফারেন্স কর্ড সরবরাহ করতে পারে।

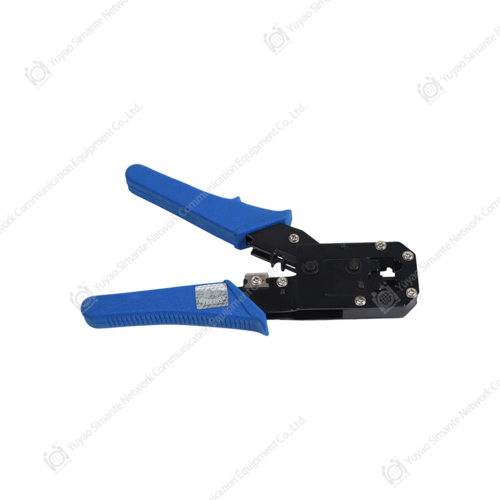

নেটওয়ার্ক ক্যাবলিং ইনস্টলেশনের জন্য ক্রিম্প এবং টারমিনেশন টুল 8P মডুলার, 90-ডিগ্রী, এবং 180-ডিগ্রী সংযোগকারীগুলির জন্য ক্রাইম্প এবং সমাপ্তি সরঞ্জামগুলি পর্যালোচনা করুন যখন পরীক্ষক এবং সংযোগকারীর প্রয়োজনের কাছাকাছি একটি ক্যাবলিং কিট তৈরি করুন। পণ্য দেখুন →

একটি পরিবেশকের জন্য, পরীক্ষক একটি তারের কিট অংশ হিসাবে মূল্যায়ন করা উচিত. কিটটিতে একটি তামার তারের পরীক্ষক, রেফারেন্স প্যাচ কর্ড, একটি টোন প্রোব, একটি ক্রিম্প টুল এবং কীস্টোন জ্যাক এবং ফেসপ্লেটগুলির একটি নির্বাচন অন্তর্ভুক্ত থাকতে পারে। একজন ঠিকাদার যিনি একা পরীক্ষক কেনেন তিনি পরে আনুষাঙ্গিকগুলির জন্য ফিরে আসতে পারেন, তবে স্থানীয় প্রকল্পের মিশ্রণের সাথে মেলে এমন একটি কিট বিক্রি করা সহজ এবং সমর্থন করা সহজ। একই যুক্তি একাধিক ইনস্টলার পরিবেশনকারী একটি পাইকার বিক্রেতার ক্ষেত্রে প্রযোজ্য: পণ্যের মিশ্রণে একত্রে চলে যাওয়া বিভাগ এবং সংযোগকারীগুলিকে প্রতিফলিত করা উচিত।

একটি প্রস্তুতকারক বা সরবরাহকারীর সাথে তুলনা করার সময়, পরীক্ষক কী করে এবং কী পরিমাপ করে না তার একটি স্পষ্ট বিবৃতি জিজ্ঞাসা করুন। একটি ভাল সরবরাহকারী ধারাবাহিকতা, যোগ্যতা এবং শংসাপত্রের মধ্যে পার্থক্যকে সমার্থক হিসাবে বিবেচনা করার পরিবর্তে ব্যাখ্যা করবে। এই ধরনের সমর্থন রিটার্ন হ্রাস করে এবং ঠিকাদারদের সাথে বিশ্বাস তৈরি করে যাদের এমন একটি সরঞ্জামের প্রয়োজন যা তারা সমস্ত প্রকল্প জুড়ে নির্ভর করতে পারে। এটি ক্রেতাকে এমন ফাংশনগুলির জন্য অতিরিক্ত অর্থপ্রদান এড়াতে সহায়তা করে যা কখনই ব্যবহার করা হবে না বা আনুষ্ঠানিক প্রতিবেদনের প্রয়োজন এমন একটি প্রকল্পের জন্য কম কেনাকাটা করা যাবে না।

কপার ক্যাবল টেস্টার কেনা বা ব্যবহার করার সময় সাধারণ ভুল

বেশিরভাগ পরীক্ষকের সমস্যা ত্রুটিপূর্ণ যন্ত্রের কারণে হয় না। এগুলি পরীক্ষক এবং কাজের মধ্যে অমিল থেকে বা এমন একটি পরীক্ষা সেটআপ থেকে আসে যা নিয়ন্ত্রণ করা হয়নি৷ নীচের সারণীতে সাধারণ ভুল এবং ব্যবহারিক সংশোধনের তালিকা রয়েছে।

আরেকটি সাধারণ ভুল অনুমান করা হচ্ছে যে একজন উচ্চ শ্রেণীর পরীক্ষক স্বয়ংক্রিয়ভাবে একটি নিম্ন বিভাগের সমস্যা সমাধান করে। একটি সার্টিফিকেশন পরীক্ষক মূল্যবান, কিন্তু এটি একটি জ্যাক অত্যধিক untwisting বা একটি আলগা সংযোগ সঙ্গে একটি প্যাচ প্যানেল সঙ্গে সমাপ্ত হবে না. পরীক্ষক উপসর্গ সনাক্ত করে; প্রযুক্তিবিদ এখনও কারিগর সংশোধন করতে হবে. এই কারণেই প্রশিক্ষণ এবং একটি স্পষ্ট গ্রহণযোগ্যতা পদ্ধতি যতটা গুরুত্বপূর্ণ ততটা উপকরণের স্পেসিফিকেশন।

একজন ক্রেতার জন্য, মালিকানার খরচ উপেক্ষা করাও একটি ভুল। ক্রমাঙ্কন, অ্যাডাপ্টার, রেফারেন্স কর্ড, মেরামত এবং প্রশিক্ষণ সবই একজন পরীক্ষকের পরিষেবা জীবনের উপর প্রকৃত খরচকে প্রভাবিত করে। একটি কম খরচের ইউনিট যা ক্যালিব্রেট করা যায় না বা সমর্থিত হয় না, ডাউনটাইমে বেশি খরচ হতে পারে একটি পরিষ্কার পরিষেবা পাথ সহ একটি উচ্চ-খরচ ইউনিটের তুলনায়। সঠিক তুলনা সম্পূর্ণ কিট এবং এর পিছনে সমর্থন অন্তর্ভুক্ত।

প্রায়শই জিজ্ঞাসিত প্রশ্ন: কপার কেবল পরীক্ষকের প্রশ্ন

একটি তামার তারের পরীক্ষক এবং একটি সার্টিফায়ার মধ্যে পার্থক্য কি?

একটি তামার তারের পরীক্ষক একটি বিস্তৃত শব্দ। এর অর্থ হতে পারে একটি সাধারণ ধারাবাহিকতা পরীক্ষক, একটি ওয়্যারম্যাপ পরীক্ষক, একটি টোন এবং প্রোব কিট, বা একটি যোগ্যতা ইউনিট। একটি শংসাপত্র হল পরীক্ষকের একটি নির্দিষ্ট শ্রেণি যা একটি নামযুক্ত ক্যাবলিং স্ট্যান্ডার্ডের বিরুদ্ধে পরিমাপ করে এবং একটি আনুষ্ঠানিক প্রতিবেদন তৈরি করে। যদি প্রকল্পের জন্য একটি ওয়ারেন্টি হস্তান্তর বা তৃতীয় পক্ষের স্বীকৃতির প্রয়োজন হয়, তাহলে একটি শংসাপত্র সাধারণত সঠিক টুল। যদি কাজটি ত্রুটি খুঁজে পাওয়া যায় বা একটি দ্রুত পরিষেবা পরীক্ষা হয়, তাহলে একটি সহজ পরীক্ষক যথেষ্ট হতে পারে।

একটি তামার তারের পরীক্ষক একটি প্রাচীর পিছনে একটি বিরতি খুঁজে পেতে পারেন?

হ্যাঁ, যদি এটির একটি দৈর্ঘ্য বা সময়-ডোমেন প্রতিফলন ফাংশন থাকে। পরীক্ষক তারের নিচে একটি পালস পাঠায় এবং প্রতিফলনের উপর ভিত্তি করে ফল্টের দূরত্ব অনুমান করে। পাঠটি প্রচারের গতিবেগ এবং তারের প্রকারের উপর নির্ভর করে, তাই প্রযুক্তিবিদকে সঠিক তারের লাইব্রেরি এন্ট্রি নির্বাচন করা উচিত। দূরত্ব পড়া একটি অনুমান, এক্স-রে চিত্র নয়, তবে প্রাচীর বা ছাদের কোন অংশটি খুলতে হবে তা নির্ধারণ করার জন্য এটি প্রায়শই যথেষ্ট।

আমার কি Cat6A এবং শিল্ডেড লিঙ্কগুলির জন্য একটি পরীক্ষক দরকার?

আপনি যে লিঙ্কটি গ্রহণ করছেন তার সাথে মেলে এমন একজন পরীক্ষক প্রয়োজন৷ Cat6A লিঙ্কগুলির Cat5e বা Cat6 এর তুলনায় কঠোর কর্মক্ষমতা প্রয়োজনীয়তা রয়েছে এবং রক্ষা করা লিঙ্কগুলি শিল্ড ধারাবাহিকতা এবং বন্ধন চেক যোগ করে। একটি বেসিক ওয়্যারম্যাপ পরীক্ষক পিন অর্ডার নিশ্চিত করতে পারে তবে লিঙ্কটিতে যথেষ্ট পারফরম্যান্স হেডরুম আছে কিনা তা আপনাকে বলবে না। প্রকল্প গ্রহণযোগ্যতার জন্য, বিভাগ এবং শিল্ডেড কনফিগারেশনের জন্য রেট দেওয়া পরীক্ষক ব্যবহার করুন। পরিষেবা কাজের জন্য, একটি ওয়্যারম্যাপ এবং দৈর্ঘ্য পরীক্ষক এখনও ত্রুটি অবস্থানের জন্য উপযোগী হতে পারে।

কেন একটি লিঙ্ক ওয়্যারম্যাপ পাস করে কিন্তু PoE ব্যর্থ হয়?

ওয়্যারম্যাপ কন্ডাক্টরের ক্রম এবং ধারাবাহিকতা পরীক্ষা করে, কিন্তু এটি সম্পূর্ণরূপে প্রতিরোধ, উত্তাপ বা লোড আচরণ বর্ণনা করে না। একটি লিঙ্কের সঠিক পিন অর্ডার থাকতে পারে এবং এখনও একটি উচ্চ-প্রতিরোধী সংযোগ, একটি ভারসাম্যহীন জোড়া, বা একটি ক্ষতিগ্রস্ত কন্ডাকটর থাকতে পারে যা কারেন্টের অধীনে ভিন্নভাবে আচরণ করে। প্রতিরোধের পরিমাপ এবং PoE লোড পরীক্ষার সাথে একজন পরীক্ষক সেই অবস্থাটি প্রকাশ করতে পারে। যদি একটি চালিত ডিভাইস অস্থির হয়, লোডের অধীনে লিঙ্কটি পরীক্ষা করুন এবং এটি একটি পরিচিত-ভাল পোর্টের সাথে তুলনা করুন।

কত ঘন ঘন একটি তামার তারের পরীক্ষক ক্রমাঙ্কিত করা উচিত?

ব্যবধান নির্মাতা, পরীক্ষক শ্রেণী এবং প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে। সার্টিফিকেশন পরীক্ষকদের সাধারণত একটি সংজ্ঞায়িত ক্রমাঙ্কন চক্র থাকে কারণ তাদের ফলাফল আনুষ্ঠানিক স্বীকৃতির জন্য ব্যবহার করা যেতে পারে। সহজ ধারাবাহিকতা এবং ওয়্যারম্যাপ পরীক্ষকদের একটি দীর্ঘ বা সহজ চেক প্রক্রিয়া থাকতে পারে। প্রস্তাবিত ব্যবধানের জন্য সরবরাহকারীকে জিজ্ঞাসা করুন এবং পরীক্ষকের সাথে ক্রমাঙ্কন রেকর্ড রাখুন। যদি একটি ফলাফল পরিচিত-ভালো লিঙ্ক জুড়ে অসামঞ্জস্যপূর্ণ দেখায়, তারের দোষ দেওয়ার আগে ক্রমাঙ্কন এবং রেফারেন্স কর্ড পরীক্ষা করুন।

কেনার আগে একজন ঠিকাদারকে সরবরাহকারীকে কী জিজ্ঞাসা করা উচিত?

পরীক্ষক কী পরিমাপ করে তা জিজ্ঞাসা করুন, কোন বিভাগগুলি এবং শিল্ডেড লিঙ্কগুলি এটি সমর্থন করে, কোন অ্যাডাপ্টারগুলি অন্তর্ভুক্ত করা হয়েছে, কীভাবে ফলাফলগুলি সংরক্ষণ করা হয় এবং কীভাবে ক্রমাঙ্কন এবং পরিষেবা পরিচালনা করা হয়। একজন ভাল সরবরাহকারী ধারাবাহিকতা, যোগ্যতা এবং শংসাপত্রের মধ্যে পার্থক্যকে একই ফাংশন হিসাবে বিবেচনা করার পরিবর্তে ব্যাখ্যা করবে। একজন ডিস্ট্রিবিউটর বা পাইকারের জন্য, প্রতিস্থাপন অ্যাডাপ্টার, রেফারেন্স কর্ড এবং প্রশিক্ষণ সামগ্রী উপলব্ধ কিনা তা জিজ্ঞাসা করুন। এই বিবরণগুলি একটি একক শিরোনাম স্পেসিফিকেশনের চেয়ে বেশি গুরুত্বপূর্ণ।

সম্পর্কিত সম্পদ

ক্রেতাদের জন্য যারা পরীক্ষক ফাংশনগুলিকে তামার সিস্টেমের বাকি অংশের সাথে তুলনা করতে চান, নীচের সাইটের সংস্থানগুলি দরকারী প্রসঙ্গ প্রদান করে৷ এগুলি ঠিকাদার, পরিবেশক এবং প্রকল্প দলের জন্য লেখা হয় যাদের ক্যাটালগ তালিকার পরিবর্তে ব্যবহারিক তথ্য প্রয়োজন।

• তামা এবং ফাইবার পণ্য লাইনের পিছনে প্রস্তুতকারকের পটভূমি এবং উত্পাদন ক্ষমতা সম্পর্কে জানুন।
• তামা এবং ফাইবার সিস্টেমের জন্য কাঠামোগত তারের পণ্য ওভারভিউ পড়ুন।

একটি তামার তারের পরীক্ষক সবচেয়ে উপযোগী হয় যখন এটি একটি সম্পূর্ণ ক্যাবলিং কিটের অংশ হয়: সঠিক জ্যাক, প্যাচ প্যানেল, প্যাচ কর্ড, ফেসপ্লেট এবং টুলস, একটি সরবরাহকারী দ্বারা সমর্থিত যারা বুঝতে পারে কিভাবে তারা একসাথে কাজ করে। এটি একটি পরীক্ষার ফলাফল এবং একটি নির্ভরযোগ্য ইনস্টলেশনের মধ্যে ব্যবহারিক লিঙ্ক।
