কিভাবে একটি ক্যাট 3 কীস্টোন জ্যাক সংযুক্ত করবেন?

ক্যাট 3 কীস্টোন জ্যাকস নেটওয়ার্ক ক্যাবলিং এবং ভয়েস যোগাযোগ ব্যবস্থায় বিশেষত উত্তরাধিকার টেলিফোন সিস্টেম বা স্বল্প-গতির ডেটা নেটওয়ার্কগুলিতে সাধারণ উপাদান। আধুনিক নেটওয়ার্কগুলি ক্রমবর্ধমান বিভাগ 5 ই, বিভাগ 6, বা উচ্চ-স্পেস ক্যাবলিং ব্যবহার করে, কীভাবে একটি ক্যাট 3 কীস্টোন জ্যাকটি সঠিকভাবে সংযুক্ত করতে হয় তা বোঝার নির্দিষ্ট ভয়েস অ্যাপ্লিকেশন বা লিগ্যাসি সিস্টেমগুলিতে কীভাবে সঠিকভাবে সংযুক্ত করা যায় তা বোঝা গুরুত্বপূর্ণ। যথাযথ ইনস্টলেশন কেবল নির্ভরযোগ্য সংকেত সংক্রমণ নিশ্চিত করে না তবে ভবিষ্যতে অপ্রয়োজনীয় সমস্যা সমাধানও এড়িয়ে যায়।

ক্যাট 3 কীস্টোন জ্যাক: এর উদ্দেশ্য এবং নির্মাণ বোঝা

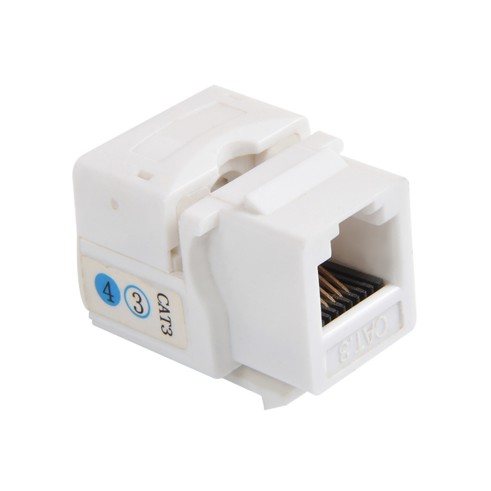

ক ক্যাট 3 কীস্টোন জ্যাক এটি একটি মডুলার জ্যাক যা সাধারণত একটি প্যাচ প্যানেল, ওয়ালপ্লেট বা সারফেস-মাউন্ট বাক্সে ইনস্টল করা হয়। এর প্রাথমিক ফাংশনটি হ'ল বিভাগ 3 টি টুইস্টেড-জুটি ক্যাবলিং (সাধারণত দুই বা চার জোড়া) এবং প্যাচ কর্ড বা সরঞ্জাম কেবলগুলির মধ্যে সংযোগ পয়েন্ট হিসাবে পরিবেশন করা।

নির্মাণ: ক keystone jack has an RJ-11 (for telephone lines) or RJ-45 (for Ethernet) connector on one end and insulation displacement connector (IDC) terminals on the other end for connecting the twisted-pair conductors.

উদ্দেশ্য: বিভাগ 3 কেবল এবং জ্যাকগুলি মূলত 10 এমবিপিএস পর্যন্ত ডেটা ট্রান্সমিশন সমর্থন করার জন্য ডিজাইন করা হয়েছিল, তবে আজ এগুলি সাধারণত ভয়েস (টেলিফোনি) অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয়।

সংযোগের জন্য পদক্ষেপ a ক্যাট 3 কীস্টোন জ্যাক

একটি ক্যাট 3 কীস্টোন জ্যাকটি সঠিকভাবে সংযুক্ত করা একটি সুনির্দিষ্ট প্রক্রিয়া যা প্রায়শই একটি পাঞ্চ-ডাউন সরঞ্জাম ব্যবহারের প্রয়োজন হয়।

1। প্রস্তুতি

আপনি সংযোগ শুরু করার আগে, আপনার নিম্নলিখিত সরঞ্জাম এবং উপকরণ রয়েছে তা নিশ্চিত করুন:

• ক্যাট 3 কীস্টোন জ্যাক
• বিভাগ 3 টুইস্টেড-জুটি কেবল (বা ভয়েসের জন্য বিভাগ 5 ই/ক্যাট 6 কেবল)
• পাঞ্চ-ডাউন সরঞ্জাম (সাধারণত 110-টাইপ বা ক্রোন-টাইপ)
• তারের স্ট্রিপার্স
• তারের বন্ধন বা ভেলক্রো (কেবল পরিচালনার জন্য)



2। তারের স্ট্রিপিং এবং পরিচালনা

তারের স্ট্রিপারগুলি ব্যবহার করে, সাবধানতার সাথে বাইরের কেবল জ্যাকেটের প্রায় 1-1.5 ইঞ্চি স্ট্রিপ করুন, অভ্যন্তরীণ নিরোধকটির ক্ষতি না করার জন্য যত্ন নিচ্ছেন।

মোচড়িত জোড়াগুলি আনটুইস্ট করুন, প্রতিটি কন্ডাক্টরকে সোজা করে এবং পৃথক করুন।

3। তারের মান নির্ধারণ করুন

একটি ক্যাট 3 কীস্টোন জ্যাকের পিছনে সাধারণত তারগুলিতে কীভাবে সংযুক্ত করা যায় সে সম্পর্কে আপনাকে গাইড করার জন্য এটিতে রঙিন কোডিং মুদ্রিত থাকে। ভয়েস এবং ডেটা সংযোগের জন্য, দুটি তারের মান সাধারণত ব্যবহৃত হয়: T568A এবং T568B।

ভয়েস অ্যাপ্লিকেশনগুলির জন্য (ক্যাট 3 এর সাথে সর্বাধিক সাধারণ): আপনি যখন টি 568A বা T568B ডেটা স্ট্যান্ডার্ডগুলি অনুসরণ করতে পারেন, সাধারণ টেলিফোন সিস্টেমে, কেবল কেন্দ্রের দুটি জোড়া (নীল/সাদা-নীল এবং কমলা/সাদা-কমলা), বা আপনার প্রয়োজনীয় জোড়াগুলি সংযুক্ত করা সাধারণ।

মূল টিপ: আপনি কোন স্ট্যান্ডার্ড (এ বা বি) বেছে নিন না কেন, আপনার তারের প্রকল্প জুড়ে ধারাবাহিকতা বজায় রাখতে ভুলবেন না।

4। পাঞ্চ-ডাউন সংযোগগুলি

জ্যাকের রঙ কোডিং অনুসারে (টি 568 এ বা টি 568 বি) সাথে সম্পর্কিত আইডিসি নচগুলিতে তারগুলি রাখুন।

প্রতিটি তারে উল্লম্বভাবে টিপতে একটি ক্রিম্পিং সরঞ্জাম ব্যবহার করুন। ক্রিম্পিং সরঞ্জামটি একই সাথে কোনও অতিরিক্ত তারের কেটে দেওয়ার সময় তারকে সংযোগকারীটিতে এম্বেড করে।

নিশ্চিত করুন যে প্রতিটি তারের নিরোধক এবং সংযুক্তের মাধ্যমে সুরক্ষিতভাবে ছিদ্র করা হয়েছে।

5 .. পরীক্ষা এবং পরিচ্ছন্নতা

কfter completing the connection, use a network tester (or a simple telephone line tester) to check the connection for continuity, ensuring that all wire pairs are properly connected and free of shorts or opens.

কেবলগুলি আলতো করে বাঁকুন এবং কীস্টোন জ্যাক সংযোগ পয়েন্টগুলিতে স্ট্রেন কমাতে তাদের সংগঠিত করতে এবং সুরক্ষিত করতে কেবলের সম্পর্ক বা ভেলক্রো ব্যবহার করুন।

ওয়াল প্লেট বা প্যাচ প্যানেলে ক্যাট 3 কীস্টোন জ্যাকটি স্ন্যাপ করুন।

যদিও ক্যাট 3 কীস্টোন জ্যাকগুলি প্রাথমিকভাবে traditional তিহ্যবাহী ভয়েস যোগাযোগ বা স্বল্প-গতির অ্যাপ্লিকেশনগুলি পরিবেশন করে, সঠিক ইনস্টলেশন পুরো ক্যাবলিং সিস্টেমের নির্ভরযোগ্যতার জন্য মৌলিক। স্ট্যান্ডার্ড ওয়্যারিং পদ্ধতিগুলি অনুসরণ করে এবং সঠিক সরঞ্জামগুলি ব্যবহার করে আপনি নিশ্চিত করতে পারেন যে আপনার ক্যাট 3 ক্যাবলিং সিস্টেমটি স্থিতিশীল এবং পরিচালনা করা সহজ। মনে রাখবেন, ধারাবাহিক তারের মান এবং পুঙ্খানুপুঙ্খ পরীক্ষা একটি সফল ইনস্টলেশনের মূল চাবিকাঠি
