একটি কেবল ম্যানেজারের উদ্দেশ্য
ক ক্যাবল ম্যানেজার একটি হার্ডওয়্যার আনুষঙ্গিক একটি সার্ভার র্যাক বা নেটওয়ার্ক ঘের মধ্যে সংগঠিত, রুট, এবং সুরক্ষিত তারের জন্য ডিজাইন করা হয়েছে। এটি ব্যবহার করার জন্য, আপনি আপনার ইথারনেট, ফাইবার বা পাওয়ার কেবলগুলিকে নির্দিষ্ট অনুভূমিক বা উল্লম্ব চ্যানেলের মাধ্যমে রুট করুন, সঠিক বাঁক ব্যাসার্ধ এবং বায়ুপ্রবাহ বজায় রাখতে হুক-এন্ড-লুপ স্ট্র্যাপ বা সমন্বিত আঙ্গুল দিয়ে সুরক্ষিত করুন। এটি ইনস্টল করার জন্য, আপনি অন্তর্ভুক্ত খাঁচা বাদাম এবং স্ক্রু ব্যবহার করে আপনার সার্ভার র্যাকের উল্লম্ব মাউন্টিং রেলগুলিতে কেবল ম্যানেজার মাউন্ট করেন, সাধারণত অনুভূমিক পরিচালকদের জন্য 1U (1.75 ইঞ্চি) উল্লম্ব স্থান দখল করে বা উল্লম্ব ইউনিটগুলির জন্য পাশের রেলগুলির সাথে সংযুক্ত করে৷
প্রাথমিক লক্ষ্য দ্বিগুণ: টাইট বাঁক বা ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ দ্বারা সৃষ্ট সংকেত ক্ষয় রোধ করতে এবং জট পাকানো তারের কারণে বায়ুপ্রবাহের বাধা দূর করে শীতল করার দক্ষতা বাড়াতে . উচ্চ-ঘনত্বের ডেটা সেন্টারে, সঠিক তারের ব্যবস্থাপনা 15% পর্যন্ত শীতল করার খরচ কমাতে পারে এবং সমস্যা সমাধানের সময় 50% এর বেশি কমাতে পারে।
কীভাবে কেবল ম্যানেজার ব্যবহার করবেন: একটি ব্যবহারিক গাইড
একটি কেবল ম্যানেজারকে কার্যকরভাবে ব্যবহার করা শুধুমাত্র একটি চ্যানেলে তারের স্টাফ করার চেয়ে বেশি কিছু নয়। এটি স্কেলেবিলিটি, পরিষেবাযোগ্যতা এবং নেটওয়ার্ক অখণ্ডতা নিশ্চিত করার জন্য কৌশলগত পরিকল্পনা জড়িত। নীচে অনুভূমিক এবং উল্লম্ব উভয় তারের ব্যবস্থাপক ব্যবহার করার জন্য ব্যবহারিক পদক্ষেপগুলি রয়েছে৷

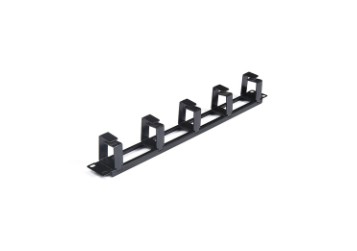

অনুভূমিক কেবল ম্যানেজার (1U বা 2U)
সাধারণত প্যাচ প্যানেল বা সুইচগুলির মধ্যে ইনস্টল করা হয়, অনুভূমিক পরিচালকরা সামনের দিকের প্যাচিংয়ের জন্য প্রাথমিক বিতরণ পয়েন্ট হিসাবে কাজ করে।
- রাউটিং: ম্যানেজারের সামনের "আঙ্গুলগুলি" বা আচ্ছাদিত নালীগুলির মাধ্যমে সুইচ পোর্ট থেকে প্যাচ কর্ডগুলি চালান৷ নিশ্চিত করুন যে তারগুলি সরাসরি সংলগ্ন প্যাচ প্যানেল পোর্টে ম্যানেজার থেকে প্রস্থান করে যাতে এক্সপোজড স্ল্যাক কম হয়।
- বেন্ড ব্যাসার্ধ সুরক্ষা: ফাইবার অপটিক তারের জন্য, নিশ্চিত করুন যে বাঁকের ব্যাসার্ধ যেন 30mm (1.18 ইঞ্চি) এর নিচে না পড়ে। এই ব্যাসার্ধ বজায় রাখতে পরিচালক দ্বারা প্রদত্ত মনোনীত স্পুল বা বাঁকা আঙ্গুলগুলি ব্যবহার করুন। বাঁক ব্যাসার্ধ অতিক্রম করলে মাইক্রোবেন্ড হতে পারে, প্রতি ঘটনায় 0.5 ডিবি পর্যন্ত ক্ষয় বৃদ্ধি পায়।
- পৃথকীকরণ: শারীরিক চাপ এবং হস্তক্ষেপ রোধ করতে ফাইবার কেবল থেকে তামা (Cat6/Cat6a) তারগুলি আলাদা করুন। বেশিরভাগ পরিচালকদের অপসারণযোগ্য কভার থাকে যা আপনাকে স্বতন্ত্র অঞ্চল তৈরি করতে দেয়।
উল্লম্ব কেবল ম্যানেজার (আঙুলের নালী)
উল্লম্ব পরিচালকদের উপর থেকে নিচ পর্যন্ত চলমান বাল্ক ক্যাবলিং, সুইচ, সার্ভার বা ব্যাকবোন অবকাঠামোর সাথে সংযোগ করার জন্য র্যাকের পাশে মাউন্ট করা হয়।
- ব্যাকবোন রাউটিং: একাধিক অনুভূমিক পরিচালকদের থেকে তারের সমষ্টি করতে উল্লম্ব ব্যবস্থাপক ব্যবহার করুন। সক্রিয় সরঞ্জামের সাথে সংযোগ করতে র্যাকের সামনে থেকে পিছনের বা পাশের চ্যানেলগুলিতে তারগুলিকে রুট করুন।
- স্ল্যাক ম্যানেজমেন্ট: অতিরিক্ত তারের দৈর্ঘ্য যন্ত্রপাতির পিছনে কুণ্ডলী করার পরিবর্তে উল্লম্ব ম্যানেজারে সংরক্ষণ করুন। অধ্যয়নগুলি দেখায় যে উল্লম্ব ব্যবস্থাপকদের সঠিক শিথিল ব্যবস্থাপনা আলগা বান্ডিলের তুলনায় 20% পর্যন্ত বায়ুপ্রবাহের সীমাবদ্ধতা হ্রাস করে।
- লেবেলিং: কlways label both ends of the cable before routing through the vertical channel. This reduces average Mean Time To Repair (MTTR) from 30 minutes to under 5 minutes for circuit tracing.
কীভাবে কেবল ম্যানেজার ইনস্টল করবেন: ধাপে ধাপে
ইনস্টলেশন একটি সহজবোধ্য যান্ত্রিক প্রক্রিয়া, তবে র্যাকের কাঠামোগত অখণ্ডতা এবং ইনস্টলেশনের দীর্ঘায়ু নিশ্চিত করার জন্য নির্ভুলতা চাবিকাঠি। আপনি একটি 4-পোস্ট সার্ভার র্যাক বা 2-পোস্ট নেটওয়ার্ক র্যাকের সাথে কাজ করছেন না কেন, নিম্নলিখিত পদক্ষেপগুলি প্রযোজ্য।
ধাপ 1: মাউন্ট অবস্থান নির্ধারণ করুন
অনুভূমিক পরিচালকদের জন্য, এগুলি সাধারণত সক্রিয় উপাদানগুলির মধ্যে ইনস্টল করা হয় (যেমন, U1-এ স্যুইচ, U2-তে কেবল ম্যানেজার, U3-এ প্যাচ প্যানেল)। উল্লম্ব পরিচালকদের জন্য, তারা র্যাক ফ্রেমের পাশে মাউন্ট করে, প্রায়শই জোড়ায় (বাম এবং ডান)।
ধাপ 2: র্যাক রেল প্রস্তুত করুন
আপনার র্যাক বর্গাকার গর্ত (সার্ভার র্যাকের জন্য সাধারণ) বা থ্রেডেড হোল (টেলিকম র্যাকের জন্য সাধারণ) ব্যবহার করে কিনা তা শনাক্ত করুন। বর্গাকার গর্তের জন্য, নির্ধারিত মাউন্টিং স্পেসে খাঁচা বাদাম ঢোকান। নিশ্চিত করুন যে খাঁচা বাদাম স্লিপেজ রোধ করার জন্য রেলের ভিতরে স্প্রিং ক্লিপ দিয়ে অভিমুখী হয়।
ধাপ 3: ইউনিট সুরক্ষিত করুন
কlign the cable manager’s mounting brackets with the holes. Insert the mounting screws (typically M6 or 12-24) and tighten them hand-tight initially. Once aligned, torque them to a snug fit— অতিরিক্ত আঁটসাঁট করা থ্রেড ছিঁড়ে ফেলতে পারে বা চ্যাসিসকে মোটা করতে পারে, বিশেষ করে উচ্চ-ঘনত্বের প্লাস্টিকের ইউনিটগুলিতে।
| হার্ডওয়্যার প্রকার | প্রস্তাবিত টর্ক (ইন-পাউন্ড) |
|---|---|
| M6 স্ক্রু (বর্গাকার গর্ত) | 30 - 35 |
| 12-24 স্ক্রু (থ্রেডেড) | 25 - 30 |
| 10-32 স্ক্রু (থ্রেডেড) | 15 - 20 |
ক্যাবল ম্যানেজার সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্ন: সাধারণ উদ্বেগ সম্বোধন
শিল্পের সর্বোত্তম অভ্যাস এবং উত্পাদন মানগুলির উপর ভিত্তি করে সুনির্দিষ্ট উত্তর সহ তারের ব্যবস্থাপনা সম্পর্কিত সর্বাধিক প্রায়শই জিজ্ঞাসিত প্রশ্নগুলি নীচে রয়েছে৷
1. একটি "লেসার বার" এবং একটি "আঙ্গুলের নালী" মধ্যে পার্থক্য কি?
ক lacer bar is a simple metal bar used primarily for securing bundles with Velcro, offering no individual cable separation. A finger duct (the standard Cable Manager) features individual "fingers" or rings that separate cables, উচ্চতর বাঁক ব্যাসার্ধ নিয়ন্ত্রণ প্রদান এবং সংলগ্ন তারের বিরক্ত না করে পৃথক তারের চালনার অনুমতি দেয়।
2. ক্যাবল ম্যানেজার এবং সক্রিয় সরঞ্জামগুলির মধ্যে আমার কতটা জায়গা ছেড়ে দেওয়া উচিত?
আদর্শভাবে, প্রতিটি প্যাচ প্যানেল বা সুইচের সাথে সরাসরি (উপরে বা নীচে) একটি 1U কেবল ম্যানেজার ইনস্টল করুন। ঘন ফাইবার ইনস্টলেশনের জন্য, একটি 2U ম্যানেজার প্রায়ই পছন্দ করা হয়। ম্যানেজারের দরজার সামনে 1-ইঞ্চি (25 মিমি) ক্লিয়ারেন্স বজায় রাখা সামনে থেকে পিছনের কুলিং সিস্টেমের জন্য সঠিক বায়ুপ্রবাহ নিশ্চিত করে।
3. আমি কি উচ্চ-ঘনত্বের ফাইবারের জন্য প্লাস্টিকের ক্যাবল ম্যানেজার ব্যবহার করতে পারি?
হ্যাঁ, তবে আপনাকে অবশ্যই নিশ্চিত করতে হবে যে প্লাস্টিকটি শিখা-প্রতিরোধী রেট (UL 94V-0)। উচ্চ-মানের প্লাস্টিক ম্যানেজার, যেমন সিমান্তের দ্বারা উত্পাদিত, কাঠামোগত অখণ্ডতা বজায় রেখে উচ্চ-ঘনত্বের ফাইবার পরিচালনা করার জন্য ইঞ্জিনিয়ার করা হয়। সিসমিক সার্টিফিকেশন প্রয়োজন এমন সুবিধাগুলিতে, ধাতু উল্লম্ব পরিচালকদের তাদের উচ্চ প্রসার্য শক্তির (সাধারণত> 500 পাউন্ড লোড ক্ষমতা) কারণে সুপারিশ করা হয়।
4. ক্যাবল ম্যানেজাররা কি কাস্টম আকারে আসে?
কbsolutely. As a professional manufacturer, Yuyao Simante Network Communication Equipment Co., Ltd. specializes in custom-made Cable Managers. With over 10 নিয়মিত এবং কাস্টমাইজেশন উত্পাদন লাইন এবং সম্পূর্ণ স্বয়ংক্রিয় ইনজেকশন ছাঁচনির্মাণ মেশিনের 10 সেট , আমরা নির্দিষ্ট গভীরতা, রঙ (যেমন, কালো, সাদা, কাস্টম RAL কোড) এবং আপনার সঠিক ডেটা সেন্টারের নান্দনিক এবং স্থানিক প্রয়োজনীয়তার সাথে মেলে এমন উপকরণগুলিতে পরিচালক তৈরি করতে পারি। আমাদের সুবিধার চেয়ে বেশি একটি স্থিতিশীল বার্ষিক আউটপুট বজায় রাখে 9 মিলিয়ন ইউনিট , বড় আকারের স্থাপনার জন্য মাপযোগ্যতা নিশ্চিত করা।
কেন গুণমান বিষয়: প্রকৌশল এবং সমর্থন
একটি উচ্চ-মানের কেবল ম্যানেজার নির্বাচন করা মালিকানার মোট খরচকে প্রভাবিত করে। নিকৃষ্ট ইউনিটে ধারালো প্রান্ত থাকতে পারে যা তারের জ্যাকেট বা প্লাস্টিকের ক্ষতি করে যা সময়ের সাথে সাথে ভঙ্গুর হয়ে যায়। সিমান্তের পদ্ধতি নিশ্চিত করে যে একটি পরিপক্ক গবেষণা ও উন্নয়ন ব্যবস্থার মাধ্যমে ডিজাইনের উৎসে গুণমানের নিশ্চয়তা রয়েছে।
একটি নিবেদিত দলের সঙ্গে 10 টিরও বেশি প্রকৌশলী এবং 30 টিরও বেশি পূর্ণ-সময়ের প্রযুক্তিগত কর্মী , আমরা ক্রমাগত উন্নতির উপর ফোকাস করি। আমাদের কারখানা ব্যবহার করে সম্পূর্ণ স্বয়ংক্রিয় ইনজেকশন ছাঁচনির্মাণ মেশিনের 10 সেট and 20 semi-automatic units গুরুত্বপূর্ণ মাত্রায় সামঞ্জস্য নিশ্চিত করতে, যেমন আঙ্গুলের মধ্যে ব্যবধান (সাধারণত উচ্চ-ঘনত্বের RJ45 জ্যাক মিটমাট করার জন্য 1.2 ইঞ্চি)।
Simante গ্রাহকদের জন্য বিশেষ সমন্বিত সমাধান প্রদান করে যাতে এটি গ্রাহকের প্রয়োজনীয়তা পূরণ করে। আপনার একটি সাধারণ 1U অনুভূমিক ব্যবস্থাপক বা হাইপারস্কেল ডেটা সেন্টারের জন্য একটি জটিল কাস্টম উল্লম্ব সমাধানের প্রয়োজন হোক না কেন, উন্নত কেবল ম্যানেজার ফ্যাক্টরি অবকাঠামো ডিজাইন থেকে ডেলিভারি পর্যন্ত আপনার প্রকল্পকে সমর্থন করে৷
- উৎপাদন ক্ষমতা: 9 মিলিয়ন ইউনিট বার্ষিক বড় আকারের ক্রয় সমর্থন করার জন্য.
- কutomation: 8টি স্বয়ংক্রিয় ইনস্টল করা মেশিন ধারাবাহিক সমাবেশের গুণমান নিশ্চিত করে।
- কাস্টমাইজেশন: ডিজাইন, ডেভেলপমেন্ট, সেলস এবং সার্ভিসকে একীভূত করে সম্পূর্ণ নেটওয়ার্ক ক্যাবলিং সলিউশন।
একটি নির্ভরযোগ্য প্রস্তুতকারকের কাছ থেকে ইঞ্জিনিয়ারড ক্যাবল ম্যানেজমেন্টে বিনিয়োগ করে, আপনি নিশ্চিত করুন যে আপনার নেটওয়ার্ক পরিকাঠামো তার সমগ্র জীবনচক্রের জন্য পরিমাপযোগ্য, পরিষেবাযোগ্য এবং দক্ষ থাকবে৷
