একটি ফাইবার অপটিক্যাল প্যাচ প্যানেল কি এবং এটি কিভাবে কাজ করে?

একটি স্ট্রাকচার্ড ক্যাবলিং সিস্টেম হল একটি প্রমিত নেটওয়ার্ক অবকাঠামো যা প্যাচ প্যানেল, কীস্টোন জ্যাক, ফেসপ্লেট এবং সংযোগকারী ব্যবহার করে একটি বিল্ডিং বা ডেটা সেন্টারের ভিতরে ভয়েস, ডেটা এবং ফাইবার অপটিক সংযোগগুলি সংগঠিত করতে। স্বতন্ত্র কেবলগুলিকে সরাসরি শেষ ডিভাইসে চালানোর পরিবর্তে, একটি কাঠামোগত তারের সিস্টেম কেন্দ্রীভূত বিতরণ পয়েন্টে ক্যাবলিংকে রুট করে, যেমন একটি প্যাচ প্যানেল বা ফাইবার বিতরণ প্যানেল, যেখানে নেটওয়ার্কের বাকি অংশকে বিরক্ত না করে সংযোগগুলি পরীক্ষা, পুনর্বিন্যাস বা প্রসারিত করা যেতে পারে। এই পদ্ধতিটি ব্যাপকভাবে উল্লেখিত মান দ্বারা সংজ্ঞায়িত করা হয়েছে, সহ এএনএসআই/টিআইএ-568 এবং ISO/IEC 11801 , যা Cat5e, বিড়াল6 এবং Cat6a-এর মতো কপার বিভাগের জন্য কর্মক্ষমতা প্রয়োজনীয়তা নির্দিষ্ট করে, সেইসাথে ফাইবার অপটিক সংযোগকারীর জন্য উল্লেখ করা পরীক্ষার মানদণ্ড। একটি সুপরিকল্পিত স্ট্রাকচার্ড ক্যাবলিং সিস্টেম সাধারণত কপার প্যাচ প্যানেল, RJ45 কীস্টোন জ্যাক, নেটওয়ার্ক ফেসপ্লেট এবং ফাইবার অপটিক প্যাচ প্যানেল থেকে তৈরি একটি নেটওয়ার্ক ক্যাবলিং সলিউশনকে একত্রিত করে, যা ইথারনেট, ভয়েস এবং ভিডিও ট্রাফিককে সমর্থন করার জন্য একসাথে কাজ করে। যেহেতু এই উপাদানগুলি সাধারণত সাধারণ যান্ত্রিক মানগুলি অনুসরণ করে, বিভিন্ন উত্পাদনের স্ট্রাকচার্ড তারের পণ্যগুলি সাধারণত একই র্যাক বা প্রাচীর ঘেরের মধ্যে মিশ্রিত করা যেতে পারে, যা দীর্ঘমেয়াদী রক্ষণাবেক্ষণ এবং ভবিষ্যতের আপগ্রেডগুলিকে সহজ করে।

ফাইবার অপটিক প্যাচ প্যানেলগুলি এই কাঠামোতে একটি কেন্দ্রীয় ভূমিকা পালন করে যখনই কোনও নেটওয়ার্ককে তামার তারের দৈর্ঘ্যের সীমা ছাড়িয়ে যেতে হয় বা ব্যাকবোন এবং ডেটা সেন্টার লিঙ্কগুলির জন্য অতিরিক্ত ব্যান্ডউইথের প্রয়োজন হয়। একটি ফাইবার অপটিক প্যাচ প্যানেল, যাকে কখনও কখনও ODF প্যাচ প্যানেল বা ফাইবার ডিস্ট্রিবিউশন প্যানেল বলা হয়, সেই বিন্দু যেখানে ইনকামিং ফাইবার অপটিক কেবলগুলি বিচ্ছিন্ন বা প্যাচ কর্ডের সাথে সংযুক্ত থাকে যা সুইচ, সার্ভার বা অন্যান্য নেটওয়ার্ক সরঞ্জামগুলিতে চলতে থাকে। নীচের বিভাগগুলি কীভাবে কাঠামোগত তারের উপাদানগুলি নির্বাচন করা হয়, কীভাবে একটি ফাইবার অপটিক প্যাচ প্যানেল সাধারণত কনফিগার করা হয় এবং কোন ইনস্টলেশন অনুশীলনগুলি একটি নেটওয়ার্ক ক্যাবলিং সলিউশনের তামা এবং ফাইবার অপটিক উভয় অংশকে সময়ের সাথে নির্ভরযোগ্যভাবে চলতে সহায়তা করে তা দেখে।

একটি স্ট্রাকচার্ড ক্যাবলিং সিস্টেমের মূল উপাদান

একটি স্ট্রাকচার্ড ক্যাবলিং সিস্টেম সাধারনত অল্প সংখ্যক কম্পোনেন্ট ক্যাটাগরিতে সংগঠিত হয়, প্রত্যেকটি সংজ্ঞায়িত যান্ত্রিক এবং বৈদ্যুতিক প্রয়োজনীয়তা পূরণের জন্য তৈরি করা হয়। নীচের সারণীতে প্যাচ প্যানেলের ধরন, কীস্টোন জ্যাক, ফেসপ্লেট এবং সংযোগকারী হার্ডওয়্যার সহ এই নিবন্ধটি জুড়ে উল্লেখ করা প্রাথমিক কাঠামোগত ক্যাবলিং সিস্টেম উপাদানগুলির সংক্ষিপ্ত বিবরণ দেওয়া হয়েছে। প্রতিটি কাঠামোগত ক্যাবলিং পণ্য উপাদানের ভূমিকা বোঝা ইনস্টলারদের সামঞ্জস্যপূর্ণ অংশ নির্বাচন করতে সাহায্য করে এবং সুবিধা পরিচালকদের ভবিষ্যতের বৃদ্ধির জন্য ক্ষমতা পরিকল্পনা করতে সহায়তা করে। বেশিরভাগ বাণিজ্যিক ইনস্টলেশনে, এই উপাদানগুলিকে একটি প্রাচীর মাউন্ট বা র্যাক মাউন্ট ঘেরের মধ্যে একত্রিত করা হয়, সংযোগকারীর উপর চাপ কমানোর জন্য ডেডিকেটেড ম্যানেজমেন্ট ট্রেগুলির মাধ্যমে তারের মাধ্যমে রুট করা হয়।

ফাইবার অপটিক প্যাচ প্যানেল ডিজাইন, পোর্ট কনফিগারেশন এবং র্যাক মাউন্ট বিকল্প

একটি ফাইবার অপটিক প্যাচ প্যানেল এবং একটি অপটিক্যাল ডিস্ট্রিবিউশন ফ্রেম, প্রায়শই ODF প্যানেলে সংক্ষিপ্ত করা হয়, ফাইবার সংযোগগুলি সংগঠিত করার জন্য ব্যবহৃত ঘনিষ্ঠভাবে সম্পর্কিত সরঞ্জামগুলি বর্ণনা করে, যদিও শর্তগুলি কখনও কখনও অঞ্চল এবং সরবরাহকারীদের মধ্যে কিছুটা আলাদাভাবে ব্যবহৃত হয়। সাধারণ ব্যবহারে, একটি ফাইবার প্যাচ প্যানেল একটি কমপ্যাক্ট র্যাক মাউন্ট বা ওয়াল মাউন্ট ঘেরকে বোঝায় যা সীমিত সংখ্যক পোর্ট ধারণ করে, সাধারণত একটি টেলিকম রুম, ফ্লোর ডিস্ট্রিবিউশন ক্লোসেট বা ছোট ডেটা সেন্টারের ভিতরে ব্যবহৃত হয়। একটি ODF প্যানেল সাধারণত একটি বড় ফ্রেম বর্ণনা করে, প্রায়ই একাধিক অপসারণযোগ্য ট্রে সহ, একটি কেন্দ্রীয় অফিসে, হেডএন্ড বা বড় ডেটা সেন্টারে উচ্চতর ফাইবার গণনা পরিচালনা করতে ব্যবহৃত হয়। একটি ফাইবার ODF এবং একটি স্ট্যান্ডার্ড ফাইবার প্যানেল উভয়ই একই অন্তর্নিহিত ফাংশন সম্পাদন করে, যা ফিউশন স্প্লাইস বা সংযোগকারী ফাইবার রক্ষা করা, আগত এবং বহির্গামী ফাইবার কোর বিতরণ করা এবং পরীক্ষা এবং প্যাচিংয়ের জন্য একটি স্থিতিশীল, লেবেলযুক্ত পয়েন্ট প্রদান করে। যেহেতু পরিভাষা পরিবর্তিত হয়, ফাইবার বিতরণ প্যানেলের মূল্যায়নকারী ক্রেতাদের সাধারণত পণ্যের নামের উপর নির্ভর না করে পোর্ট গণনা, ট্রে কনফিগারেশন এবং সংযোগকারীর ধরন নিশ্চিত করার পরামর্শ দেওয়া হয়।

ফাইবার অপটিক প্যাচ প্যানেলগুলি সাধারণত 12, 24, 48 এবং 96 কোর কনফিগারেশনে তৈরি করা হয়, কিছু উচ্চ ঘনত্বের ফাইবার অপটিক প্যাচ প্যানেল ডিজাইনগুলি ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য আরও বেশি সংখ্যাকে সমর্থন করে৷ পোর্ট গণনা সাধারণত ঘেরের র্যাক ইউনিট উচ্চতার সাথে মিলে যায়, যেহেতু প্রতিটি 1ইউ র্যাক স্পেস সাধারণত অ্যাডাপ্টারের ধরন এবং ট্রে ডিজাইনের উপর নির্ভর করে একটি নির্দিষ্ট সংখ্যক অ্যাডাপ্টারের অবস্থান মিটমাট করতে পারে। একটি 24 পোর্ট ফাইবার অপটিক প্যাচ প্যানেল হল ছোট টেলিকম রুম এবং FTTH ডিস্ট্রিবিউশন পয়েন্টগুলির জন্য একটি সাধারণ পছন্দ, যখন উচ্চতর পোর্ট সংখ্যাগুলি প্রায়শই ডেটা সেন্টার এবং কেন্দ্রীয় অফিস ব্যাকবোন অ্যাপ্লিকেশনগুলির জন্য নির্বাচিত হয়। র্যাক মাউন্ট ফাইবার অপটিক প্যাচ প্যানেল ডিজাইনগুলি একটি স্ট্যান্ডার্ড 19 ইঞ্চি ইকুইপমেন্ট র্যাকে ইনস্টলেশনের জন্য তৈরি করা হয়, যখন ওয়াল মাউন্ট সংস্করণগুলি ছোট জায়গায় ব্যবহার করা হয় যেমন ফ্লোর ডিস্ট্রিবিউশন বক্স বা FTTH অ্যাক্সেস পয়েন্ট যেখানে একটি সম্পূর্ণ র্যাক ব্যবহারিক নয়।

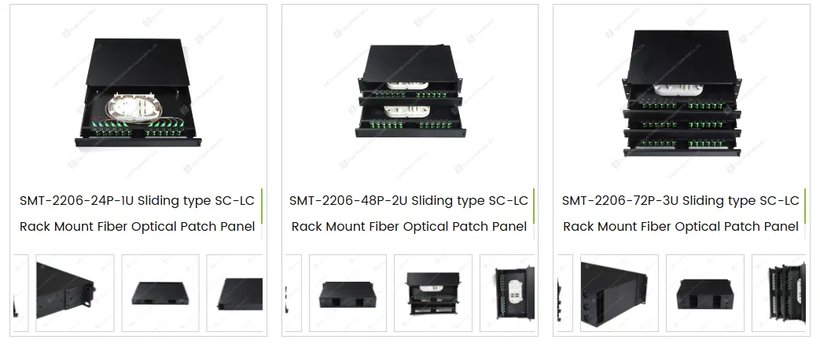

উপরের ফটোগ্রাফটি ইউইয়াও সিমান্তে নেটওয়ার্ক কমিউনিকেশন ইকুইপমেন্ট কোং লিমিটেড দ্বারা নির্মিত একটি র্যাক মাউন্ট ফাইবার অপটিক প্যাচ প্যানেল সিরিজ দেখায়, যেটি কীভাবে ঘেরের উচ্চতার সাথে পোর্টের গণনা স্কেলকে চিত্রিত করে। 1U সংস্করণে 24টি পোর্ট রয়েছে, 2ইউ সংস্করণে 48টি পোর্ট রয়েছে এবং 3ইউ সংস্করণে 72টি পোর্ট রয়েছে, একটি স্লাইডিং ড্রয়ারের নকশা অনুসরণ করে যা সামনের ট্রেকে র‍্যাক থেকে প্যানেলটি সরিয়ে না দিয়ে স্প্লাইসিং, প্যাচিং এবং রক্ষণাবেক্ষণের জন্য বাইরের দিকে প্রসারিত করতে দেয়৷ প্রতিটি ইউনিট সামনের প্যানেলে মাউন্ট করা SC বা LC অ্যাডাপ্টার ব্যবহার করে, ড্রয়ারের ভিতরে স্প্লাইস ট্রে এবং ফাইবার ব্যবস্থাপনা বৈশিষ্ট্যগুলি ফাইবার বেন্ড ব্যাসার্ধ রক্ষা করতে এবং পরিষেবার সময় ফাইবার ক্ষতির ঝুঁকি কমাতে সাহায্য করে। এই ধরণের স্লাইডিং টাইপ SC LC ফাইবার প্যাচ প্যানেল ODF এর উদ্দেশ্য যেখানে পরিবেশে চালনা, যোগ এবং পরিবর্তনগুলিকে সহজ করার উদ্দেশ্যে যেখানে প্রযুক্তিবিদদের স্প্লাইস এবং সংযোগকারীগুলিতে বারবার শারীরিক অ্যাক্সেসের প্রয়োজন হয়। এই ধরণের র্যাক মাউন্ট ফাইবার অপটিক প্যাচ প্যানেল পণ্যগুলি সাধারণত টেলিকম রুম, ডেটা সেন্টার, ISP কেন্দ্রীয় অফিস এবং FTTH বিতরণ পয়েন্টগুলিতে ইনস্টল করা হয় যেখানে সংগঠিত, পরিষেবাযোগ্য ফাইবার সমাপ্তি প্রয়োজন।

কীস্টোন জ্যাক এবং প্যাচ প্যানেলের সাথে ব্যবহৃত কপার ক্যাবলিং বিভাগের ব্যান্ডউইথ পারফরম্যান্স

ANSI/TIA-568 এবং ISO/IEC 11801-এর অধীনে প্রতিষ্ঠিত ক্যাটাগরি রেটিং দ্বারা কপার স্ট্রাকচার্ড ক্যাবলিং পারফরম্যান্সকে সংজ্ঞায়িত করা হয়, যা প্রতিটি তার এবং সংযোগকারী হার্ডওয়্যার বিভাগের জন্য একটি ন্যূনতম ফ্রিকোয়েন্সি ব্যান্ডউইথ নির্দিষ্ট করে। এই মান অনুযায়ী, ক্যাটাগরি 5e ক্যাবলিংয়ের জন্য রেট দেওয়া হয়েছে 100 MHz , ক্যাটাগরি 6 ক্যাবলিংয়ের জন্য রেট করা হয়েছে 250 MHz , ক্যাটাগরি 6a ক্যাবলিংয়ের জন্য রেট করা হয়েছে 500 MHz , এবং ক্যাটাগরি 8 ক্যাবলিংয়ের জন্য রেট করা হয়েছে 2000 MHz . কারণ একটি প্যাচ প্যানেল, একটি Cat6 কীস্টোন জ্যাক এবং একটি RJ45 কীস্টোন জ্যাক একই চ্যানেলের অংশ, লিঙ্কের প্রতিটি উপাদান, প্যাচ প্যানেল cat6 পোর্ট থেকে কীস্টোন জ্যাক cat6 সমাপ্তি থেকে শুরু করে সরঞ্জামের শেষে RJ45 পুরুষ সংযোগকারী পর্যন্ত, লিঙ্কটিকে উদ্দেশ্য অনুযায়ী সম্পাদন করার জন্য ক্যাটাগরি রেটিং পূরণ বা অতিক্রম করতে হবে। নীচের চার্টটি ব্যাখ্যা করে যে কীভাবে এই বিভাগগুলিতে ব্যান্ডউইথের ক্ষমতা বৃদ্ধি পায়, যা ব্যাখ্যা করতে সাহায্য করে কেন অনেক এন্টারপ্রাইজ নেটওয়ার্ক ক্যাবলিং সলিউশন ডিজাইন নতুন ইনস্টলেশনের জন্য বিভাগ 6 এবং বিভাগ 6a হার্ডওয়্যারের দিকে স্থানান্তরিত হয়েছে। প্যাচ প্যানেল এবং কীস্টোন জ্যাক হার্ডওয়্যার ইনস্টল করা তারের চেয়ে একই বা উচ্চতর বিভাগের জন্য রেট করা কাঠামোগত ক্যাবলিং পণ্য প্রস্তুতকারক এবং ইনস্টলারদের মধ্যে একটি ব্যাপকভাবে অনুসরণ করা অভ্যাস, যেহেতু অমিল উপাদানগুলি সমগ্র লিঙ্কের অর্জনযোগ্য ব্যান্ডউইথকে সীমিত করতে পারে।

উপরের চার্টটি ANSI/TIA-568 এবং সম্পর্কিত ISO/IEC 11801 ডকুমেন্টেশন দ্বারা সংজ্ঞায়িত চারটি সাধারণ কপার ক্যাবলিং বিভাগের ন্যূনতম ব্যান্ডউইথ রেটিং তুলনা করে। ক্যাটাগরি 5e, এখনও অনেক পুরানো অফিস ইনস্টলেশনে পাওয়া যায়, একটি 100 MHz ব্যান্ডউইথ সমর্থন করে এবং সাধারণত গিগাবিট ইথারনেটের সাথে স্ট্যান্ডার্ড তারের দৈর্ঘ্যে যুক্ত থাকে। ক্যাটাগরি 6 সেই সংখ্যাকে দ্বিগুণ করে 250 মেগাহার্টজে করে এবং ছোট চ্যানেলের দৈর্ঘ্যের উপর 10 গিগাবিট ইথারনেটকে সমর্থন করতে পারে, যা একটি কারণ হল Cat6 কীস্টোন জ্যাক এবং প্যাচ প্যানেল cat6 হার্ডওয়্যার নতুন নেটওয়ার্ক ক্যাবলিং সমাধান প্রকল্পগুলিতে ব্যাপকভাবে নির্দিষ্ট থাকে৷ ক্যাটাগরি 6a ব্যান্ডউইথকে 500 মেগাহার্টজ পর্যন্ত প্রসারিত করে এবং এলিয়েন ক্রসস্টালকে কঠোর নিয়ন্ত্রণ যোগ করে, যা 10 গিগাবিট ইথারনেটকে স্ট্যান্ডার্ড দ্বারা অনুমোদিত 100 মিটার চ্যানেলের দৈর্ঘ্যের উপর চালানোর অনুমতি দেয়। ক্যাটাগরি 8, 2000 MHz রেট করা হয়েছে, প্রধানত সাধারণ অফিস ক্যাবলিংয়ের পরিবর্তে খুব সংক্ষিপ্ত ডেটা সেন্টার সংযোগের উদ্দেশ্যে। যেহেতু নেটওয়ার্ক আপগ্রেড হওয়ার সাথে সাথে ব্যান্ডউইথের প্রয়োজনীয়তা বাড়তে থাকে, অনেক সুবিধা পরিচালক প্যাচ প্যানেল এবং কীস্টোন জ্যাক নির্মাতাদের সন্ধান করেন যাদের পণ্য লাইন একই পদচিহ্নের মধ্যে Cat6 থেকে Cat6a হার্ডওয়্যারে একটি পরিষ্কার আপগ্রেড পথ অফার করে।

ফাইবার অপটিক প্যাচ প্যানেলের জন্য সংযোগকারীর ধরন: SC, LC, FC এবং ST

ফাইবার অপটিক প্যাচ প্যানেলগুলি অল্প সংখ্যক প্রমিত সংযোগকারী এবং অ্যাডাপ্টারের প্রকারের চারপাশে নির্মিত হয়, সাধারণত SC, LC, FC এবং ST। SC সংযোগকারীরা একটি পুশ পুল ল্যাচিং মেকানিজম এবং অপেক্ষাকৃত বড় 2.5 মিলিমিটার ফেরুল ব্যবহার করে এবং টেলিকম এবং এন্টারপ্রাইজ ফাইবার ডিস্ট্রিবিউশন প্যানেল অ্যাপ্লিকেশনগুলিতে সাধারণ থাকে। LC সংযোগকারীগুলি একটি অনুরূপ ল্যাচ শৈলী সহ একটি ছোট 1.25 মিলিমিটার ফেরুল ব্যবহার করে, যা একই প্যানেলের প্রস্থের মধ্যে SC সংযোগকারীগুলির পোর্ট ঘনত্বের প্রায় দ্বিগুণ অনুমতি দেয়, যা উচ্চ ঘনত্বের ফাইবার অপটিক প্যাচ প্যানেল ডেটা সেন্টার ডিজাইনের জন্য এলসিকে একটি ঘন ঘন পছন্দ করে তোলে৷ FC সংযোগকারীরা একটি থ্রেডেড কাপলিং ব্যবহার করে যা একটি নিরাপদ যান্ত্রিক সংযোগ প্রদান করে এবং এখনও কিছু বাইরের উদ্ভিদ এবং পরীক্ষা পরিবেশে নির্দিষ্ট করা হয় যেখানে কম্পন প্রতিরোধের অগ্রাধিকার। ST সংযোগকারীরা একটি স্প্রিং লোডেড টুইস্ট লক মেকানিজম ব্যবহার করে এবং ঐতিহাসিকভাবে প্রথম দিকের মাল্টিমোড ফাইবার অপটিক প্যাচ প্যানেল স্থাপনে সাধারণ ছিল, যদিও নতুন প্রকল্পগুলি প্রায়ই SC বা LC হার্ডওয়্যার নির্দিষ্ট করে।

এই ধরনের সংযোগকারীর জন্য অপটিক্যাল কর্মক্ষমতা সাধারণত উল্লেখ করা মানদণ্ডের বিরুদ্ধে মূল্যায়ন করা হয় Telcordia GR-326-CORE এবং IEC 61753-1, যা একক মোড ফাইবার অপটিক সংযোগকারীর সন্নিবেশ ক্ষতি, রিটার্ন লস এবং যান্ত্রিক স্থায়িত্বের পরীক্ষা পদ্ধতি বর্ণনা করে। একাধিক সংযোগকারী প্রস্তুতকারকদের মধ্যে উল্লেখ করা প্রকাশিত ইন্ডাস্ট্রি বেঞ্চমার্কগুলি সাধারণত স্বাভাবিক মিলনের অবস্থার অধীনে ফ্যাক্টরি বন্ধ SC, LC এবং FC সংযোগকারীগুলির জন্য প্রায় 0.2 থেকে 0.3 ডিবি পরিসরে সাধারণ সর্বাধিক সন্নিবেশ ক্ষতি বর্ণনা করে। রিটার্ন লস পারফরম্যান্স প্রায়শই UPC পলিশড কানেক্টরের জন্য 50 dB বা তার বেশি এবং APC পলিশড কানেক্টরের জন্য 60 dB বা তার বেশি বেঞ্চমার্ক করা হয়, একই শ্রেণীর প্রকাশিত উত্সের উপর ভিত্তি করে। Telcordia GR-326-CORE শৈলী স্থায়িত্ব পরীক্ষার অধীনে যান্ত্রিক স্থায়িত্ব প্রায়শই সর্বনিম্ন 500 সঙ্গম চক্রে বেঞ্চমার্ক করা হয়। এই পরিসংখ্যানগুলি কোনও নির্দিষ্ট পণ্যের জন্য গ্যারান্টিযুক্ত মানগুলির পরিবর্তে সাধারণভাবে উল্লেখ করা শিল্পের বেঞ্চমার্কগুলিকে উপস্থাপন করে, যেহেতু প্রকৃত কার্যকারিতা প্রস্তুতকারক, ফেরুলের গুণমান এবং ক্ষেত্র পরিচালনার দ্বারা পরিবর্তিত হতে পারে।

উপরের চার্টটি সাধারণত SC, LC, FC এবং ST সংযোগকারী প্রকারের জন্য ডেসিবেলে রেফারেন্সকৃত সর্বাধিক সন্নিবেশ ক্ষতির বেঞ্চমার্ক উপস্থাপন করে, যা Telcordia GR-326-CORE-এর মতো প্রকাশিত শিল্প পরীক্ষার মানদণ্ডের উপর ভিত্তি করে। SC, LC এবং FC সংযোগকারীগুলি প্রায়শই 0.3 dB এর কাছাকাছি সর্বাধিক সন্নিবেশ ক্ষতির বেঞ্চমার্কের সাথে যুক্ত থাকে যখন সঠিকভাবে বন্ধ করা হয় এবং স্বাভাবিক অবস্থায় মিলিত হয়। ST কানেক্টর, যেগুলি পুশ টান বা থ্রেডেড ইন্টারফেসের পরিবর্তে একটি টুইস্ট লক কাপলিং এর উপর নির্ভর করে, তারা প্রায়শই সারিবদ্ধকরণ সহনশীলতার পার্থক্যের কারণে 0.5 dB এর কাছাকাছি একটি সামান্য উচ্চতর আদর্শ বেঞ্চমার্কের সাথে যুক্ত থাকে। নিম্ন সন্নিবেশ ক্ষতির অর্থ সাধারণত প্রতিটি সংযোগ বিন্দুতে কম অপটিক্যাল সংকেত হারিয়ে যায়, যা ফাইবার ODF এবং ফাইবার ডিস্ট্রিবিউশন প্যানেল অ্যাপ্লিকেশনগুলিতে আরও তাৎপর্যপূর্ণ হয়ে ওঠে যাতে একটি একক লিঙ্ক বরাবর একাধিক স্প্লাইস এবং প্যাচ পয়েন্ট অন্তর্ভুক্ত থাকে। এই পরিসংখ্যানগুলি সংযোগকারীর একটি নির্দিষ্ট ব্যাচের জন্য গ্যারান্টিযুক্ত স্পেসিফিকেশনগুলির পরিবর্তে সাধারণ শিল্পের মানদণ্ড এবং প্রকৃত ফলাফলগুলি ফেরুল পলিশের গুণমান, পরিষ্কারের অনুশীলন এবং সঙ্গম চক্র গণনার উপর নির্ভর করে। নেটওয়ার্ক ডিজাইনাররা দীর্ঘ ব্যাকবোন চালানোর জন্য একটি ফাইবার প্যাচ প্যানেল বা উচ্চ ঘনত্বের ফাইবার অপটিক প্যাচ প্যানেল ডেটা সেন্টার লেআউটের পরিকল্পনা করছেন, প্রায়শই তাদের সামগ্রিক লিঙ্ক বাজেট গণনার মধ্যে সমস্ত সংযোগ পয়েন্ট জুড়ে ক্রমবর্ধমান সন্নিবেশ ক্ষয়কে ফ্যাক্টর করে।

র্যাক মাউন্ট ফাইবার অপটিক প্যাচ প্যানেল ডিজাইনে স্কেলেবল পোর্টের ঘনত্ব

র্যাক মাউন্ট ফাইবার অপটিক প্যাচ প্যানেল এনক্লোসারগুলি সাধারণত স্ট্যান্ডার্ড র্যাক ইউনিটে মাপ করা হয়, সাধারণত সংক্ষেপে 1U, 2U বা 3U, পোর্ট কাউন্ট স্কেলিং সহ উল্লম্ব র্যাক স্পেসের প্রতিটি ইউনিটের ভিতরে কতগুলি অ্যাডাপ্টারের অবস্থান এবং স্প্লাইস ট্রে ফিট করে। এই নিবন্ধে আগে উল্লেখ করা স্লাইডিং ট্রে ফাইবার অপটিক প্যাচ প্যানেল সিরিজটি এই প্যাটার্ন অনুসরণ করে, একটি 1U ঘেরে একটি 24 পোর্ট কনফিগারেশন, একটি 2U ঘেরে একটি 48 পোর্ট কনফিগারেশন এবং একটি 3U ঘেরে একটি 72 পোর্ট কনফিগারেশন প্রদান করে। সামগ্রিক প্যানেল ডিজাইন বা অ্যাডাপ্টারের ধরন পরিবর্তন না করে একটি ছোট টেলিকম রুমের জন্য একটি 24 পোর্ট র্যাক মাউন্ট ফাইবার অপটিক প্যাচ প্যানেল বা ডেটা সেন্টারের ব্যাকবোনের জন্য একটি উচ্চতর পোর্ট কাউন্ট প্যানেল নির্বাচন করে এই ধরনের স্কেলিং একটি সুবিধাকে ক্যাবলিংয়ের ক্ষমতা আগে থেকেই পরিকল্পনা করার অনুমতি দেয়। যেহেতু প্রতিটি অতিরিক্ত র্যাক ইউনিট এই ডিজাইনে একটি আনুপাতিক সংখ্যক পোর্ট যুক্ত করে, পরিকল্পনাকারীরা প্রতিটি প্রকল্পের আকারের জন্য সম্পূর্ণ ভিন্ন ফাইবার প্যানেল পণ্য লাইনের মূল্যায়ন না করে র্যাক স্পেস বাজেটের মাধ্যমে ভবিষ্যতের ক্ষমতার চাহিদা অনুমান করতে পারে।

উপরের চার্টটি এই নিবন্ধে উল্লেখিত 1U, 2U এবং 3U কনফিগারেশনের উপর ভিত্তি করে একটি প্রতিনিধি স্লাইডিং ট্রে ফাইবার অপটিক প্যাচ প্যানেল সিরিজের জন্য র্যাক ইউনিটের উচ্চতা সহ পোর্ট গণনা স্কেল দেখায়। 1U এনক্লোজার 24টি পোর্ট, 2U এনক্লোজার 48টি পোর্ট এবং 3U এনক্লোজার 72টি পোর্টকে মিটমাট করে, এই বিশেষ স্লাইডিং ড্রয়ার ডিজাইনে উচ্চতার প্রতিটি অতিরিক্ত র্যাক ইউনিটের জন্য 24টি পোর্টের আনুপাতিক বৃদ্ধি প্রতিফলিত করে। এই ধরনের অনুমানযোগ্য স্কেলিং বিকল্প প্যানেল শৈলীগুলির সাথে ফাইবার প্যাচ প্যানেল বিকল্পের তুলনা করার সময় উপযোগী হয় যা পোর্টগুলিকে কম দক্ষতার সাথে প্যাক করতে পারে বা স্প্লাইস অ্যাক্সেসের জন্য একটি স্লাইডিং ট্রে নেই৷ সীমিত র্যাক স্পেস সহ সুবিধাগুলি প্রায়শই প্রতি র্যাক ইউনিটে উচ্চতর পোর্ট ঘনত্বের পক্ষে থাকে, কারণ এটি একটি প্রদত্ত ফাইবার গণনা বন্ধ করার জন্য প্রয়োজনীয় ঘেরের সংখ্যা হ্রাস করে। একই সময়ে, খুব উচ্চ পোর্টের ঘনত্বের প্যানেলের জন্য ন্যূনতম বাঁক ব্যাসার্ধ সংরক্ষণে সাহায্য করার জন্য সতর্ক অভ্যন্তরীণ ফাইবার ব্যবস্থাপনার প্রয়োজন হয়, তাই ফাইবার বিতরণ প্যানেল নির্বাচন করার সময় স্প্লাইস ট্রে ডিজাইন এবং তারের রাউটিং বৈশিষ্ট্যগুলির পাশাপাশি ওজন করার জন্য পোর্ট গণনা শুধুমাত্র একটি বিষয়।

শিল্প প্রবণতা কাঠামোবদ্ধ ক্যাবলিং এবং ফাইবার বিতরণ স্থাপনার আকার দেয়

প্যাচ প্যানেল, কীস্টোন জ্যাক এবং ফাইবার অপটিক প্যাচ প্যানেল সহ স্ট্রাকচার্ড ক্যাবলিং সিস্টেমের উপাদানগুলির চাহিদা সাম্প্রতিক বছরগুলিতে ডেটা সেন্টার, ক্লাউড অবকাঠামো এবং হোম স্থাপনায় ফাইবারের ক্রমাগত সম্প্রসারণের মাধ্যমে আকার পেয়েছে। একটি ইন্ডাস্ট্রি মার্কেট রিসার্চ রিপোর্ট অনুসারে, গ্লোবাল স্ট্রাকচার্ড ক্যাবলিং মার্কেট 2025 সালে 20 বিলিয়ন মার্কিন যুক্তরাষ্ট্র ডলার অতিক্রম করবে বলে অনুমান করা হয়েছিল, 2030 এর মাঝামাঝি সময়ে 8 শতাংশের কাছাকাছি প্রক্ষিপ্ত যৌগ বার্ষিক বৃদ্ধির হার, যা মূলত ডেটা সেন্টার এবং ক্লাউড অবকাঠামো সম্প্রসারণের জন্য দায়ী। বাজার বিশ্লেষণের একই শ্রেণীতে উল্লেখ করা হয়েছে যে স্থানীয় এলাকা নেটওয়ার্ক অ্যাপ্লিকেশনগুলি ঐতিহাসিকভাবে রাজস্ব দ্বারা ইনস্টল করা কাঠামোগত ক্যাবলিং ভলিউমের সংখ্যাগরিষ্ঠের জন্য দায়ী, যখন সংস্থাগুলি সার্ভার এবং স্টোরেজ ক্ষমতা প্রসারিত করে চলেছে বলে ডেটা সেন্টার অ্যাপ্লিকেশনগুলি দ্রুত বর্ধনশীল অংশগুলির একটিকে প্রতিনিধিত্ব করে৷ ফাইবার টু হোম প্রোগ্রাম এফটিটিএইচ ফাইবার ডিস্ট্রিবিউশন প্যানেল সলিউশনের চাহিদাতেও অবদান রেখেছে, যেহেতু প্রতিটি নতুন গ্রাহক সংযোগের জন্য সাধারণত বাইরের প্ল্যান্ট ফাইবার এবং গ্রাহক প্রাঙ্গনের মধ্যে একটি বিতরণ প্যানেলে একটি ডেডিকেটেড স্প্লাইস বা প্যাচ পয়েন্টের প্রয়োজন হয়। এই প্রবণতাগুলি পরামর্শ দেয় যে উভয় তামার কেন্দ্রীভূত কাঠামোগত তারের পণ্য, যেমন Cat6 কীস্টোন জ্যাক এবং প্যাচ প্যানেল হার্ডওয়্যার এবং ফাইবার অপটিক প্যাচ প্যানেল পণ্যগুলি প্রাসঙ্গিক থাকতে পারে কারণ নেটওয়ার্কগুলি সমান্তরালভাবে তামা এবং ফাইবার অংশ জুড়ে প্রসারিত হতে থাকে৷

উপরের চার্টটি একটি একক যাচাইকৃত বৈশ্বিক আদমশুমারির পরিবর্তে প্রকাশিত বাজার গবেষণা অনুমানের উপর ভিত্তি করে অ্যাপ্লিকেশন বিভাগ দ্বারা কাঠামোগত তারের স্থাপনার একটি আনুমানিক বন্টন চিত্রিত করে। স্থানীয় এলাকা নেটওয়ার্ক স্থাপনা, সাধারণ অফিস এবং এন্টারপ্রাইজ পরিবেশকে কভার করে, ঐতিহাসিকভাবে স্ট্রাকচার্ড ক্যাবলিং ভলিউমের বৃহত্তম একক শেয়ারের প্রতিনিধিত্ব করেছে, সাধারণ বাণিজ্যিক ভবন জুড়ে প্যাচ প্যানেল, কীস্টোন জ্যাক এবং ফেসপ্লেটের বিস্তৃত উপস্থিতির সাথে সামঞ্জস্যপূর্ণ। ডেটা সেন্টার অ্যাপ্লিকেশনগুলি একটি ছোট কিন্তু সাধারণত দ্রুত বর্ধনশীল শেয়ারের প্রতিনিধিত্ব করে, যা উচ্চ ঘনত্বের সার্ভার রুম এবং ক্লাউড অবকাঠামোর দিকে স্থানান্তরকে প্রতিফলিত করে যা প্রায়শই ফাইবার অপটিক প্যাচ প্যানেল এবং উচ্চ ঘনত্বের ফাইবার বিতরণ প্যানেল পণ্যগুলির উপর বেশি নির্ভর করে। অবশিষ্ট অংশের মধ্যে রয়েছে অন্যান্য অ্যাপ্লিকেশন যেমন শিল্প, আবাসিক এবং বিশেষায়িত টেলিকম পরিবেশ, যা অঞ্চল এবং প্রকল্পের ধরন অনুসারে যথেষ্ট পরিবর্তিত হয়। যেহেতু বাজারের অনুমান গবেষণা প্রদানকারীদের মধ্যে ভিন্ন, তাই এখানে দেখানো শতাংশগুলি কোনো নির্দিষ্ট বছর বা অঞ্চলের জন্য একটি সুনির্দিষ্ট চিত্রের পরিবর্তে আপেক্ষিক স্কেলের একটি সাধারণ চিত্র হিসাবে পড়া উচিত। এই সাধারণ প্যাটার্নের একটি কারণ হল অনেক স্ট্রাকচার্ড ক্যাবলিং পণ্য নির্মাতারা ফাইবার অপটিক প্যাচ প্যানেল এবং ODF প্যানেল পণ্যগুলির পাশাপাশি কপার প্যাচ প্যানেল এবং কীস্টোন জ্যাক হার্ডওয়্যার উভয়ই সমান্তরাল পণ্য লাইন বজায় রাখে।

প্যাচ প্যানেল, ফেসপ্লেট এবং কীস্টোন জ্যাকগুলির জন্য ইনস্টলেশন অনুশীলন

স্ট্রাকচার্ড ক্যাবলিং সিস্টেমের উপাদানগুলি ইনস্টল করার ক্ষেত্রে সাধারণত একটি অনুরূপ ক্রম অনুসরণ করা হয় যে প্রকল্পটিতে একটি তামার প্যাচ প্যানেল, একটি নেটওয়ার্ক ফেসপ্লেট বা একটি ফাইবার অপটিক প্যাচ প্যানেল অন্তর্ভুক্ত রয়েছে, যদিও নির্দিষ্ট সমাপ্তি পদ্ধতি তামা এবং ফাইবার মিডিয়ার মধ্যে পৃথক। নীচের ধাপগুলি একটি সাধারণ ইনস্টলেশন ক্রম বর্ণনা করে যা সাধারণত বাণিজ্যিক ক্যাবলিং প্রকল্পগুলিতে অনুসরণ করা হয়, যদিও স্থানীয় কোড, তারের প্রস্তুতকারকের নির্দেশাবলী এবং প্রকল্পের স্পেসিফিকেশন সর্বদা যেকোনো সাধারণ বর্ণনার চেয়ে অগ্রাধিকার দেওয়া উচিত।

1. তারের রুট প্ল্যান করুন এবং ইনস্টলেশন শুরু হওয়ার আগে প্রতিটি তারের উভয় প্রান্তে লেবেল করুন, যাতে প্যাচ প্যানেল cat6 পোর্ট বা ফাইবার প্যানেল অ্যাডাপ্টারের সংযোগ সংশ্লিষ্ট নেটওয়ার্ক ফেস প্লেট বা ওয়াল আউটলেটের সাথে মেলে।
2. প্যাচ প্যানেল, ফাঁকা প্যাচ প্যানেল ফিলার প্লেট এবং ক্যাবল ম্যানেজমেন্ট হার্ডওয়্যার র্যাক বা প্রাচীর ঘেরের ভিতরে মাউন্ট করুন, প্যানেলের পিছনের দিকে তারের মোড়ের ব্যাসার্ধের জন্য পর্যাপ্ত জায়গা রেখে দিন।
3. জ্যাক প্রস্তুতকারকের দ্বারা নির্দিষ্ট করা টার্মিনেশন টুল ব্যবহার করে প্রতিটি তামার তারের একটি Cat6 কীস্টোন জ্যাক বা RJ45 কীস্টোন জ্যাকে সমাপ্ত করুন, তারপর প্যাচ প্যানেল বা নেটওয়ার্ক ফেসপ্লেট খোলার মধ্যে সম্পন্ন কীস্টোন জ্যাকটি স্ন্যাপ করুন।
4. একটি ফাইবার অপটিক প্যাচ প্যানেলের জন্য, স্প্লাইস ট্রে বা অ্যাডাপ্টারের অবস্থানে ইনকামিং ফাইবারকে রুট করুন, সম্পূর্ণ ফিউশন স্প্লিসিং বা সংযোগ স্থাপন করুন এবং তারের প্রকারের জন্য নির্দিষ্ট করা ন্যূনতম বাঁক ব্যাসার্ধ বজায় রাখতে সাহায্য করার জন্য ট্রেটির ভিতরে অতিরিক্ত ফাইবার দৈর্ঘ্য পরিধান করুন।
5. পরিষেবাতে সংযোগ স্থাপন করার আগে একটি উপযুক্ত তারের সার্টিফিকেশন পরীক্ষক বা অপটিক্যাল ক্ষতি পরীক্ষার সেট দিয়ে প্রতিটি সম্পূর্ণ লিঙ্ক পরীক্ষা করুন এবং ভবিষ্যতের রেফারেন্সের জন্য ফলাফল রেকর্ড করুন।
6. প্যাচ প্যানেল, ফেসপ্লেট এবং ফাইবার প্যানেল পোর্টের সামনে স্পষ্টভাবে লেবেল করুন, পরিকল্পনা পর্যায়ে তৈরি ডকুমেন্টেশনের সাথে মিলে যায়।

ফাইবার এবং কপার ক্যাবলিং উপাদানগুলির জন্য সামঞ্জস্যের বিবেচনা

যেহেতু স্ট্রাকচার্ড ক্যাবলিং সিস্টেমের উপাদানগুলি বিভিন্ন নির্মাতাদের দ্বারা উত্পাদিত হয়, সামঞ্জস্যতা সাধারণত একটি একক মালিকানা নকশার পরিবর্তে সাধারণ যান্ত্রিক এবং বৈদ্যুতিক মান মেনে চলার মাধ্যমে বজায় রাখা হয়। কীস্টোন জ্যাক, একটি Cat6 কীস্টোন জ্যাক বা সাধারণ rj45 কীস্টোন জ্যাক হিসাবে বর্ণনা করা হোক না কেন, একটি প্রমিত কীস্টোন ফুটপ্রিন্টে তৈরি করা হয়, তাই বিভিন্ন স্ট্রাকচার্ড ক্যাবল প্রোডাক্ট কম্পোনেন্ট লাইন থেকে জ্যাকগুলি সাধারণত একই প্যাচ প্যানেল বা নেটওয়ার্ক ফেসপ্লেট খোলার মধ্যে ঢোকানো যেতে পারে। ফাইবার অ্যাপ্লিকেশানগুলিতে, সামঞ্জস্যতা একটি কীস্টোন ফুটপ্রিন্টের পরিবর্তে অ্যাডাপ্টার এবং সংযোগকারীর প্রকারের উপর কেন্দ্রীভূত হয়, তাই SC অ্যাডাপ্টারের সাথে জনবহুল একটি ফাইবার অপটিক প্যাচ প্যানেল সাধারণত SC টার্মিনেটেড প্যাচ কর্ড এবং পিগটেলগুলির সাথে সামঞ্জস্যপূর্ণ, যখন একটি LC জনবহুল প্যানেলের জন্য LC টার্মিনেটেড কর্ডের প্রয়োজন হয়, প্যানেল নির্বিশেষে যে প্যানেল প্রস্তুতকারীই হোক না কেন। একটি নতুন প্রকল্পের জন্য একটি ফাইবার অপটিক প্যাচ প্যানেল সরবরাহকারী, একটি ODF প্যাচ প্যানেল প্রস্তুতকারক বা একটি র্যাক মাউন্ট ফাইবার প্যাচ প্যানেল ফ্যাক্টরি মূল্যায়ন করা ক্রেতাদের সাধারণত অর্ডার দেওয়ার আগে তাদের বিদ্যমান ক্যাবলিং প্ল্যান্টের বিপরীতে অ্যাডাপ্টারের ধরন, পোর্টের সংখ্যা এবং র্যাক ইউনিটের উচ্চতা নিশ্চিত করার পরামর্শ দেওয়া হয়, যেহেতু অমিলযুক্ত সংযোগকারী প্রকারগুলি বিজ্ঞাপন ছাড়া মেট করা যাবে না৷ এই বিশদ বিবরণগুলি আগে থেকেই নিশ্চিত করা পুনরায় কাজ এড়াতে সহায়তা করে এবং অতিরিক্ত প্যাচ প্যানেল, কীস্টোন জ্যাক বা ফাইবার অপটিক প্যাচ প্যানেল ক্ষমতা সহ একটি বিদ্যমান নেটওয়ার্ক ক্যাবলিং সমাধান প্রসারিত করার সময় একটি মসৃণ রূপান্তর সমর্থন করে।
