ক নেটওয়ার্ক ফেসপ্লেট বাড়ি, অফিস এবং ডেটা সেন্টারে ইনস্টল করা একটি প্রাচীর-মাউন্ট করা প্যানেল যা নেটওয়ার্ক ক্যাবল-যেমন ইথারনেট বা ফাইবার অপটিক-কে কাঠামোবদ্ধ ক্যাবলিং সিস্টেমে সংযোগ করার জন্য একটি পরিষ্কার, নিরাপদ ইন্টারফেস প্রদান করে। এটি ইন-ওয়াল ক্যাবলিংয়ের দৃশ্যমান শেষ পয়েন্ট হিসাবে কাজ করে, কীস্টোন জ্যাক বা মডিউলগুলি গ্রহণ করে যা অভ্যন্তরীণ ওয়্যারিংকে ব্যবহারকারী-মুখী পোর্টের সাথে লিঙ্ক করে। তারগুলি খোলা বা আলগাভাবে বন্ধ করার পরিবর্তে, একটি নেটওয়ার্ক ফেসপ্লেট একটি পেশাদার ফিনিশ দেওয়ার সময় সংযোগগুলিকে সংগঠিত করে এবং সুরক্ষিত করে। একক-পোর্ট থেকে 6-পোর্ট বা তার বেশি কনফিগারেশনে উপলব্ধ, ফেসপ্লেটগুলি যে কোনও কাঠামোগত নেটওয়ার্ক ইনস্টলেশনের একটি মৌলিক উপাদান।
একটি কি নেটওয়ার্ক ফেসপ্লেট

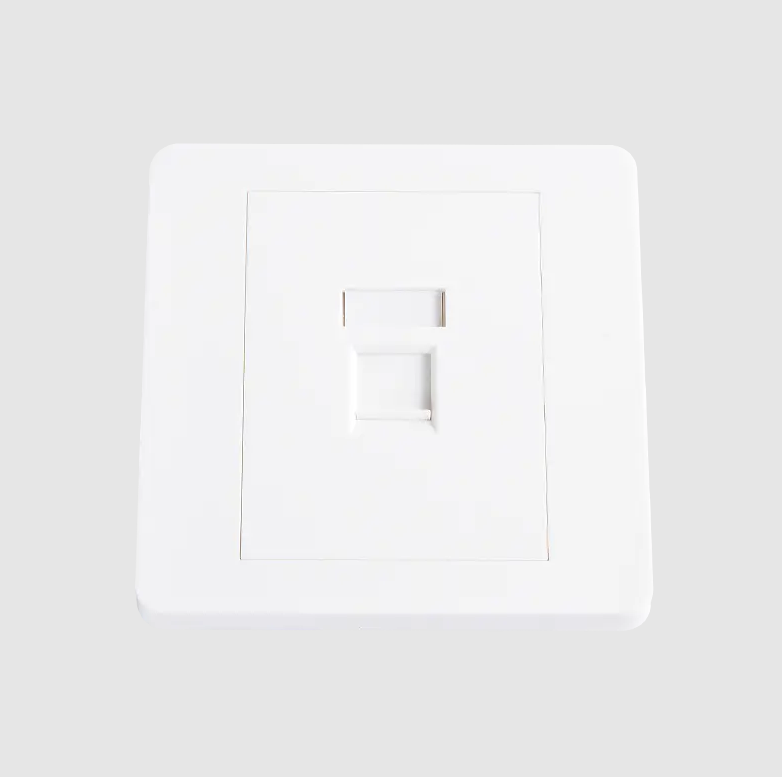

ক network faceplate is a flat plate—typically made of plastic or metal—that mounts flush against a wall or surface and houses one or more keystone jacks, RJ45 ports, or fiber adapters. It connects the structured in-wall cabling to devices like computers, phones, or switches through a simple plug-in interface.
ফেসপ্লেটগুলি আবাসিক নেটওয়ার্কিং, বাণিজ্যিক আইটি অবকাঠামো এবং শিল্প পরিবেশে ব্যবহৃত হয়। এগুলি প্রাচীরের বাক্সগুলিতে ইনস্টল করা হয় (যাকে ব্যাক বক্সও বলা হয়) যেগুলি প্রাচীরের মধ্যে আটকে থাকে, ইনস্টলেশনটিকে একটি সমাপ্ত চেহারা দেয়। একটি মূল পার্থক্য হল যে ফেসপ্লেট নিজেই তারগুলিকে শেষ করে না - এই ফাংশনটি কীস্টোন জ্যাক ফেসপ্লেটের পোর্টগুলিতে ঢোকানো।
সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:
- অফিস এবং বাড়িতে ইথারনেট ডেটা আউটলেট
- টেলিফোন সংযোগ পয়েন্ট
- দেয়ালে ফাইবার অপটিক টার্মিনেশন প্যানেল
- কudio/video signal distribution in conference rooms
- স্মার্ট বিল্ডিংগুলিতে USB এবং HDMI ওয়াল আউটলেট
এর প্রধান প্রকার নেটওয়ার্ক ফেসপ্লেটs
নেটওয়ার্ক ফেসপ্লেটগুলি বিভিন্ন স্বতন্ত্র প্রকারে আসে, প্রতিটি বিভিন্ন ক্যাবলিং স্ট্যান্ডার্ড, পোর্টের সংখ্যা এবং ইনস্টলেশন পরিবেশের জন্য উপযুক্ত। পার্থক্য বোঝা যে কোনো প্রকল্পের জন্য সঠিক নির্বাচন নিশ্চিত করতে সাহায্য করে।
1. কীস্টোন ফেসপ্লেট (মডুলার ফেসপ্লেট)
সর্বাধিক ব্যবহৃত টাইপ, কীস্টোন ফেসপ্লেট একটি স্ন্যাপ-ইন বিন্যাসে বিনিময়যোগ্য কীস্টোন জ্যাক গ্রহণ করুন। এই মডুলারিটি একই ফেসপ্লেটকে ইথারনেট (Cat5e, বিড়াল6, Cat6A), কোঅক্সিয়াল, ফাইবার, USB, বা HDMI জ্যাকগুলিকে শুধুমাত্র সন্নিবেশিত মডিউল পরিবর্তন করে সমর্থন করার অনুমতি দেয়৷ পোর্টের সংখ্যা সাধারণত প্রতি ফেসপ্লেটে 1 থেকে 6 পোর্টের মধ্যে থাকে।
কীস্টোন ফেসপ্লেটগুলি বাণিজ্যিক ইনস্টলেশনগুলিতে পছন্দ করা হয় কারণ তারা পুরো ওয়াল আউটলেটটি প্রতিস্থাপন না করেই ভবিষ্যতের আপগ্রেডের অনুমতি দেয় - শুধুমাত্র কীস্টোন জ্যাকটি অদলবদল করা দরকার৷
2. ফিক্সড-পোর্ট ফেসপ্লেট
ফিক্সড-পোর্ট ফেসপ্লেটে একীভূত, অপসারণযোগ্য পোর্ট সরাসরি প্লেটে তৈরি করা হয়েছে। এগুলি লিগ্যাসি টেলিফোন ইনস্টলেশন এবং কম খরচের আবাসিক প্রকল্পগুলিতে সাধারণ। কীস্টোন প্রকারের তুলনায় কম নমনীয় হলেও, তারা প্রায়শই একক-ব্যবহারের স্থাপনার জন্য বেশি লাভজনক যেখানে তারের ধরন পরিবর্তন হবে না।
3. ফাইবার অপটিক ফেসপ্লেট
ফাইবার অপটিক ক্যাবলিংয়ের জন্য বিশেষভাবে ডিজাইন করা হয়েছে, এই ফেসপ্লেটগুলি LC, SC, ST, বা MTP/MPO অ্যাডাপ্টারগুলির ঘর৷ এগুলি উচ্চ-গতির পরিবেশে ব্যবহৃত হয় যেমন ডেটা সেন্টার, বিশ্ববিদ্যালয় ক্যাম্পাস এবং এন্টারপ্রাইজ ব্যাকবোন যেখানে ডেটা ট্রান্সমিশনের গতি 10 জিবিপিএস অতিক্রম করে . ফাইবার ফেসপ্লেটগুলি অবশ্যই অপটিক্যাল সংযোগকারীগুলিকে ধুলো এবং শারীরিক ক্ষতি থেকে রক্ষা করবে, তাই তারা সাধারণত ধুলোর ক্যাপ বা শাটার করা পোর্ট অন্তর্ভুক্ত করে।
4. সারফেস-মাউন্ট ফেসপ্লেট
যেখানে দেয়াল কাটা ব্যবহারিক নয়—যেমন পুরানো বিল্ডিং, কংক্রিট স্ট্রাকচার বা অস্থায়ী স্থাপনাগুলিতে-সার্ফেস-মাউন্ট ফেসপ্লেটগুলি সরাসরি দেওয়ালের পৃষ্ঠের সাথে সংযুক্ত করা হয় না বরং এটির সাথে সংযুক্ত থাকে। এগুলি একটি অন্তর্নির্মিত ব্যাক বক্সের সাথে আসে এবং এটি ইনস্টল করা দ্রুত হয়, যদিও দৃশ্যত কিছুটা বেশি বিশিষ্ট।
5. ফ্লোর বক্স / আন্ডারফ্লোর ফেসপ্লেট
ওপেন-প্ল্যান অফিস এবং কনফারেন্স রুমগুলিতে ব্যবহৃত হয়, মেঝে বাক্সের ফেসপ্লেটগুলি উত্থাপিত মেঝে বা কংক্রিটের মেঝেতে ইনস্টল করা হয়। তারা ওয়াল রাউটিং ছাড়াই ডেস্ক লেভেলে ডেটা, পাওয়ার এবং এভি সংযোগ প্রদান করে। একটি একক তলায় বাক্স থাকতে পারে 4 থেকে 12 পোর্ট , এক ইউনিটে ইথারনেট, পাওয়ার, এবং মাল্টিমিডিয়া আউটলেটগুলিকে একত্রিত করা।
6. মাল্টিমিডিয়া / কম্বিনেশন ফেসপ্লেট
মাল্টিমিডিয়া ফেসপ্লেটগুলি একক প্লেটে মিশ্র সংকেত প্রকারগুলিকে মিটমাট করে—উদাহরণস্বরূপ, RJ45 ইথারনেট পোর্ট, HDMI, USB-A, এবং 3.5mm অডিও জ্যাকগুলিকে একত্রিত করা৷ এগুলি আধুনিক কনফারেন্স রুম, ক্লাসরুম এবং হোম থিয়েটার সেটআপগুলিতে বিশেষত জনপ্রিয় যেখানে একটি আউটলেট অবস্থানে একাধিক সংযোগের প্রয়োজন হয়।
সাধারণ নেটওয়ার্ক ফেসপ্লেট প্রকারের তুলনা
| টাইপ | পোর্ট নমনীয়তা | সাধারণ ব্যবহার | ইনস্টলেশন | কমন পোর্ট কাউন্ট |
|---|---|---|---|---|
| কীস্টোন (মডুলার) | উচ্চ | অফিস, বাড়ি, এন্টারপ্রাইজ | ইন-ওয়াল | 1-6 |
| স্থির-বন্দর | কম | আবাসিক, টেলিফোনি | ইন-ওয়াল | 1-2 |
| ফাইবার অপটিক | মাঝারি | ডাটা সেন্টার, ক্যাম্পাস | ইন-ওয়াল / surface | 1-4 |
| সারফেস-মাউন্ট | মাঝারি | রেট্রোফিট, কংক্রিটের দেয়াল | সারফেস | 1-4 |
| ফ্লোর বক্স | উচ্চ | খোলা পরিকল্পনা অফিস | আন্ডারফ্লোর | 4-12 |
| মাল্টিমিডিয়া | উচ্চ | শ্রেণীকক্ষ, এভি রুম | ইন-ওয়াল / surface | 2-6 |
একটি নেটওয়ার্ক ফেসপ্লেট সিস্টেমের মূল উপাদান
ক complete faceplate installation involves several components working together:
- ফেসপ্লেট বডি : স্ট্যান্ডার্ড আকারের বাইরের প্লেট যেমন UK একক (86×86mm), UK ডাবল (86×146mm), অথবা US 1-gang/2-gang ফরম্যাট
- কীস্টোন জ্যাক : স্ন্যাপ-ইন মডিউল যা Cat5e, Cat6, Cat6A, বা ফাইবার কেবলগুলিকে বন্ধ করে দেয় এবং RJ45 প্লাগ বা ফাইবার সংযোগকারী গ্রহণ করে
- ব্যাক বক্স/ওয়াল বক্স : একটি recessed হাউজিং প্রাচীর ভিতরে মাউন্ট যে faceplate স্ক্রু সম্মুখের
- পোর্ট লেবেল / আইকন : শনাক্তকরণ মার্কার, রঙ-কোডেড বা টেক্সট-লেবেলযুক্ত, ডেটা, ভয়েস বা AV পোর্টগুলিকে আলাদা করতে
- ডাস্ট ক্যাপ : অব্যবহৃত পোর্টের জন্য প্রতিরক্ষামূলক কভার, বিশেষ করে ফাইবার অপটিক অ্যাপ্লিকেশনগুলিতে গুরুত্বপূর্ণ
নেটওয়ার্ক ফেসপ্লেট মান এবং তারের বিভাগ
একটি নেটওয়ার্ক ফেসপ্লেট ইনস্টলেশনের কার্যকারিতা কেবল তার মধ্যে ব্যবহৃত ক্যাবলিং এবং কীস্টোন জ্যাকগুলির মতোই ভাল। ফেসপ্লেটগুলি মোতায়েন করা ক্যাবল বিভাগের সাথে অবশ্যই মিলতে হবে:
- Cat5e : 100MHz এ 1 Gbps পর্যন্ত সমর্থন করে; বেশিরভাগ আবাসিক এবং মৌলিক বাণিজ্যিক নেটওয়ার্কের জন্য উপযুক্ত
- Cat6 : 250MHz এ 1 Gbps পর্যন্ত সাপোর্ট করে আরও ভালো ক্রসস্ট্যাক পারফরম্যান্সের সাথে; আধুনিক অফিস স্থাপনায় ব্যাপকভাবে ব্যবহৃত হয়
- Cat6A : পর্যন্ত সমর্থন করে 500MHz এ 10 Gbps ; উচ্চ-ঘনত্বের পরিবেশ এবং PoE অ্যাপ্লিকেশনের জন্য প্রয়োজনীয়
- Cat8 : পর্যন্ত সমর্থন করে 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
- ফাইবার (OM3/OM4/OS2) : দীর্ঘ দূরত্বে 10G থেকে 100G সমর্থন করে; ফাইবার-নির্দিষ্ট কীস্টোন অ্যাডাপ্টারের প্রয়োজন
স্ট্যান্ডার্ড সংস্থা যেমন TIA-568 (উত্তর আমেরিকা) এবং ISO/IEC 11801 (আন্তর্জাতিক) চ্যানেল কর্মক্ষমতা প্রয়োজনীয়তা সংজ্ঞায়িত করে যে ফেসপ্লেট এবং জ্যাকগুলি প্রত্যয়িত কাঠামোগত ক্যাবলিং ইনস্টলেশনগুলি অর্জন করতে হবে।
কিভাবে সঠিক নেটওয়ার্ক ফেসপ্লেট নির্বাচন করবেন
সঠিক ফেসপ্লেট নির্বাচন করা বিভিন্ন ব্যবহারিক কারণের উপর নির্ভর করে:
পোর্ট কাউন্ট
প্রতিটি অবস্থানে কতগুলি সংযোগ প্রয়োজন তা নির্ধারণ করুন। একটি স্ট্যান্ডার্ড ডেস্ক ওয়ার্কস্টেশন সাধারণত প্রয়োজন 2টি পোর্ট (একটি ডেটা, একটি অতিরিক্ত বা ভয়েস), যখন একটি শ্রেণীকক্ষ AV স্টেশনে 4-6টি পোর্টের প্রয়োজন হতে পারে। প্রাচীর অনুপ্রবেশ নিয়ন্ত্রণযোগ্য রাখতে অতিরিক্ত নির্দিষ্টকরণ এড়িয়ে চলুন।
ইনস্টলেশন পরিবেশ
নতুন নির্মাণ বা সংস্কারের জন্য, ইন-ওয়াল কীস্টোন ফেসপ্লেটগুলি সবচেয়ে পরিষ্কার ফিনিশ অফার করে। বিদ্যমান বিল্ডিংগুলির জন্য যেখানে প্রাচীর রাউটিং সম্ভব নয়, পৃষ্ঠ-মাউন্ট বিকল্পগুলি দেয়ালের মধ্য দিয়ে তারের তাড়া করার প্রয়োজনীয়তা দূর করে। শিল্প এবং বহিরঙ্গন পরিবেশের জন্য ধুলো এবং আর্দ্রতা সুরক্ষা সহ IP-রেটেড (যেমন, IP44 বা IP55) ফেসপ্লেট প্রয়োজন।
তারের ধরন এবং গতির প্রয়োজনীয়তা
চালিত ক্যাবল ক্যাটাগরির সাথে কীস্টোন জ্যাক মেলে। একটি Cat5e পরিকাঠামোতে Cat6A জ্যাক ইনস্টল করা বিনিয়োগের অপচয় করে, যখন Cat6A ইনস্টলেশনে Cat5e জ্যাকগুলি ফিট করা আউটলেটে পারফরম্যান্সের বাধা সৃষ্টি করে — দুর্বলতম লিঙ্কটি চ্যানেলের সর্বোচ্চ গতি নির্ধারণ করে৷
কesthetic and Regulatory Standards
স্বাস্থ্যসেবা বা সরকারী সুবিধার মতো নিয়ন্ত্রিত পরিবেশে, ফেসপ্লেটগুলিকে নির্দিষ্ট রঙ-কোডিং মান বা ফায়ার-রেটেড প্রাচীর সমাবেশের প্রয়োজনীয়তা মেনে চলতে হবে। বাণিজ্যিক স্থানগুলি প্রায়শই অভ্যন্তরীণ নকশার মানগুলির সাথে সামঞ্জস্যপূর্ণ ফিনিশ (সাদা, হাতির দাঁত, বা ব্রাশ করা ইস্পাত) নির্দিষ্ট করে।
নেটওয়ার্ক ফেসপ্লেট বনাম প্যাচ প্যানেল: মূল পার্থক্য
ক common point of confusion is distinguishing a network faceplate from a patch panel. While both terminate structured cabling, their roles differ significantly:
- ফেসপ্লেট : ব্যবহারকারীর শেষ পয়েন্টে ইনস্টল করা (ডেস্ক, প্রাচীর, মেঝে); প্রতি অবস্থানে 1-6টি পোর্ট প্রদান করে; ইন-ওয়াল ক্যাবলিংয়ের সাথে শেষ ডিভাইসগুলিকে সংযুক্ত করে
- প্যাচ প্যানেল : নেটওয়ার্ক র্যাক বা টেলিকমিউনিকেশন রুমে ইনস্টল করা; সমস্ত ইন-ওয়াল তারের রান একত্রিত করে (প্রায়শই প্রতি প্যানেলে 24 থেকে 48টি পোর্ট ); প্যাচ কর্ডের মাধ্যমে সুইচের সাথে সংযোগ করে
একসাথে, ফেসপ্লেট এবং প্যাচ প্যানেল একটি স্ট্রাকচার্ড ক্যাবলিং চ্যানেলের দুটি প্রান্ত তৈরি করে, তাদের মধ্যে প্রাচীরের অনুভূমিক তারের সাথে চলমান।
ব্যবহারিক ইনস্টলেশন টিপস
সঠিক ইনস্টলেশন কর্মক্ষমতা এবং দীর্ঘায়ু উভয় নিশ্চিত করে:
- কlways leave তারের স্ল্যাক কমপক্ষে 30 সেমি একটি জ্যাক ব্যর্থ হলে পুনরায় সমাপ্তির অনুমতি দিতে পিছনের বাক্সের ভিতরে
- যতটা সম্ভব কীস্টোন জ্যাক টার্মিনেশন পয়েন্টের কাছাকাছি পেয়ার টুইস্ট বজায় রাখুন — 13 মিমি (0.5 ইঞ্চি) এর বেশি টেনে আনলে তা Cat6 এবং Cat6A কর্মক্ষমতাকে হ্রাস করে
- একটি সামঞ্জস্যপূর্ণ নম্বরিং স্কিম ব্যবহার করে ফেসপ্লেট এবং সংশ্লিষ্ট প্যাচ প্যানেল পোর্ট উভয়েই স্পষ্টভাবে প্রতিটি পোর্ট লেবেল করুন (যেমন, F1-D1 = ফ্লোর 1, ডেস্ক 1)
- অব্যবহৃত কীস্টোন স্লটে ডাস্ট ক্যাপ ব্যবহার করুন যাতে পিছনের বাক্সের ভিতরে ধ্বংসাবশেষ জমা না হয়
- ফাইবার ইনস্টলেশনের জন্য, পরীক্ষার আগে উপযুক্ত সরঞ্জাম দিয়ে সমস্ত সংযোগকারী পরিষ্কার করুন; দূষিত ফাইবার শেষ হয় ফাইবার লিঙ্ক ব্যর্থতার প্রধান কারণ
- চ্যানেলটি প্রয়োজনীয় TIA বা ISO স্ট্যান্ডার্ড পূরণ করেছে তা নিশ্চিত করতে প্রতিটি সম্পূর্ণ আউটলেটকে একটি কেবল সার্টিফায়ার (শুধু একটি ধারাবাহিকতা পরীক্ষক নয়) দিয়ে পরীক্ষা করুন
