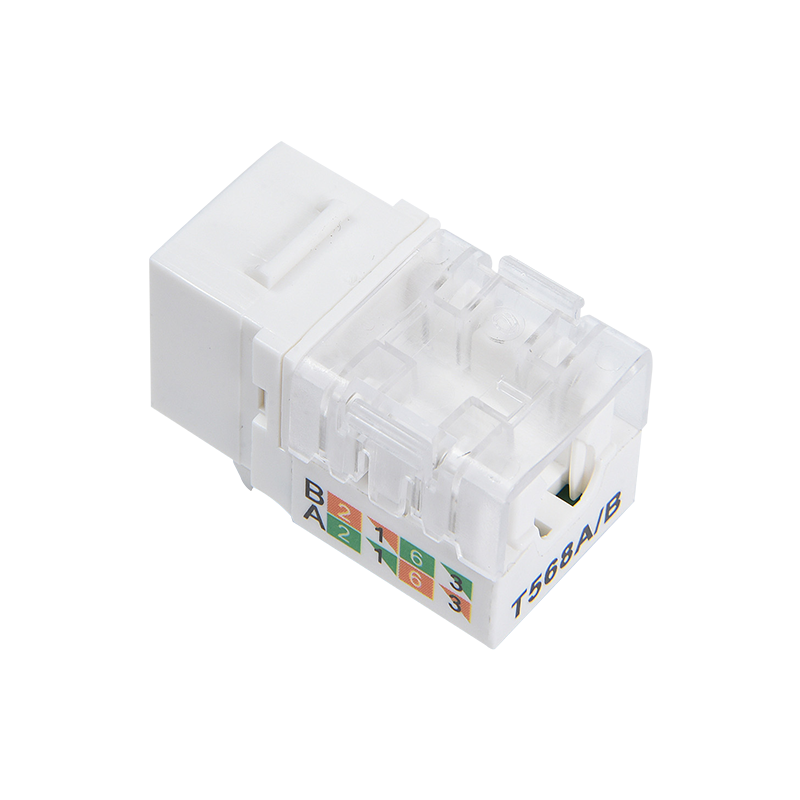

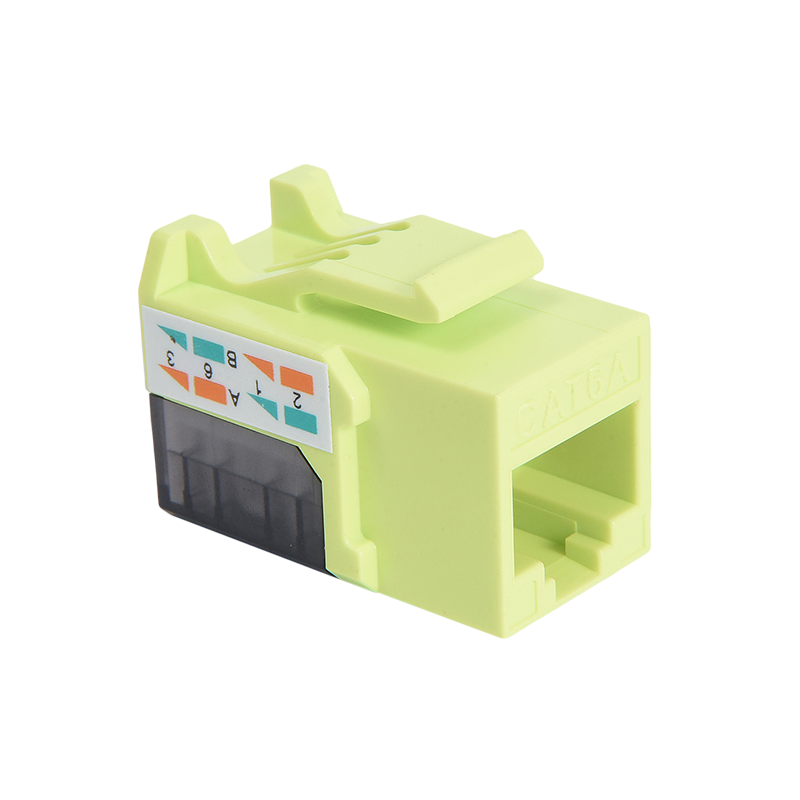

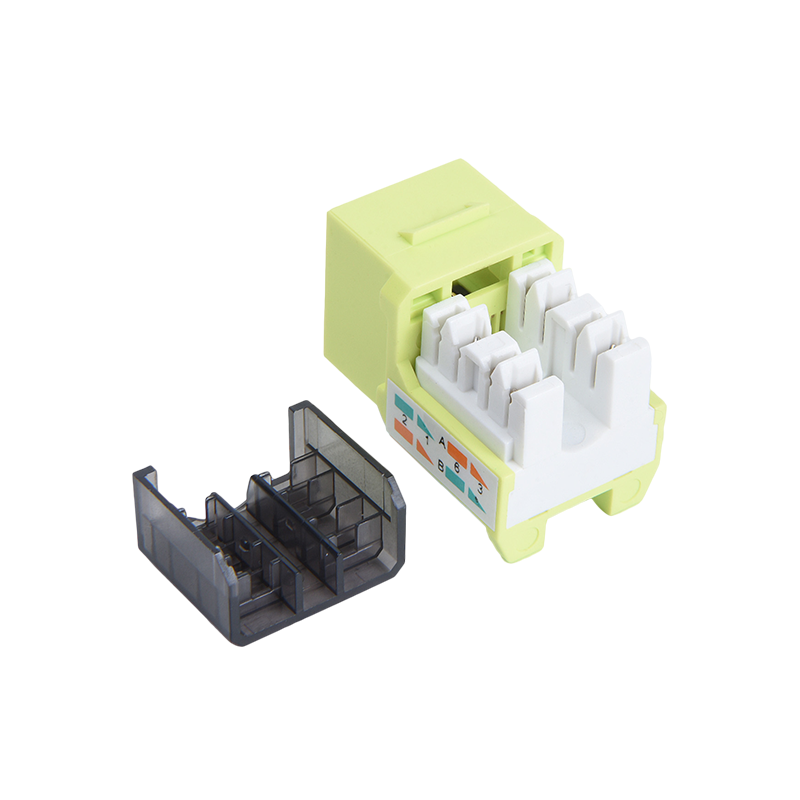

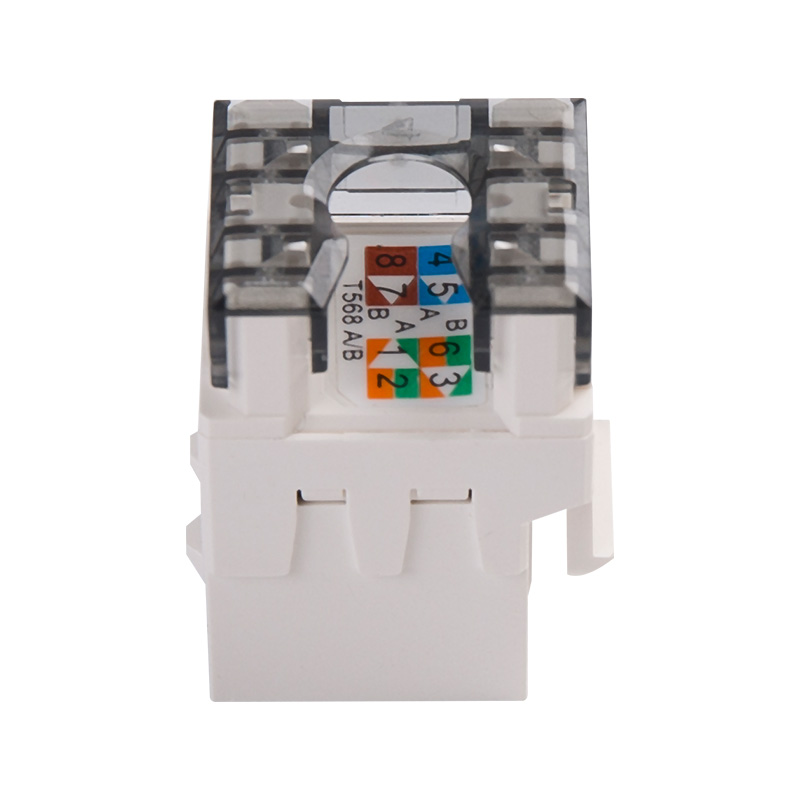

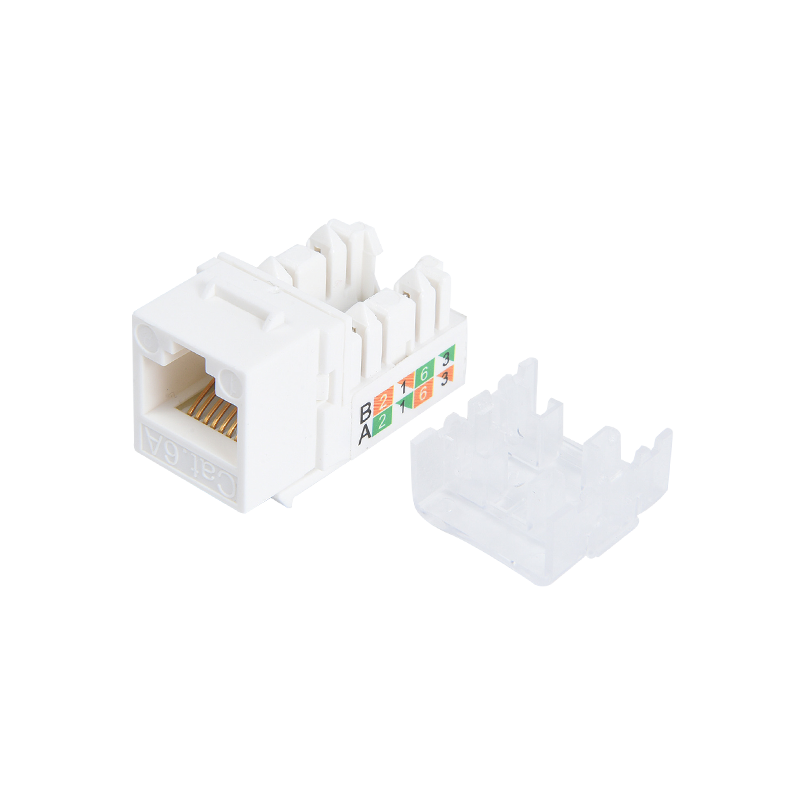

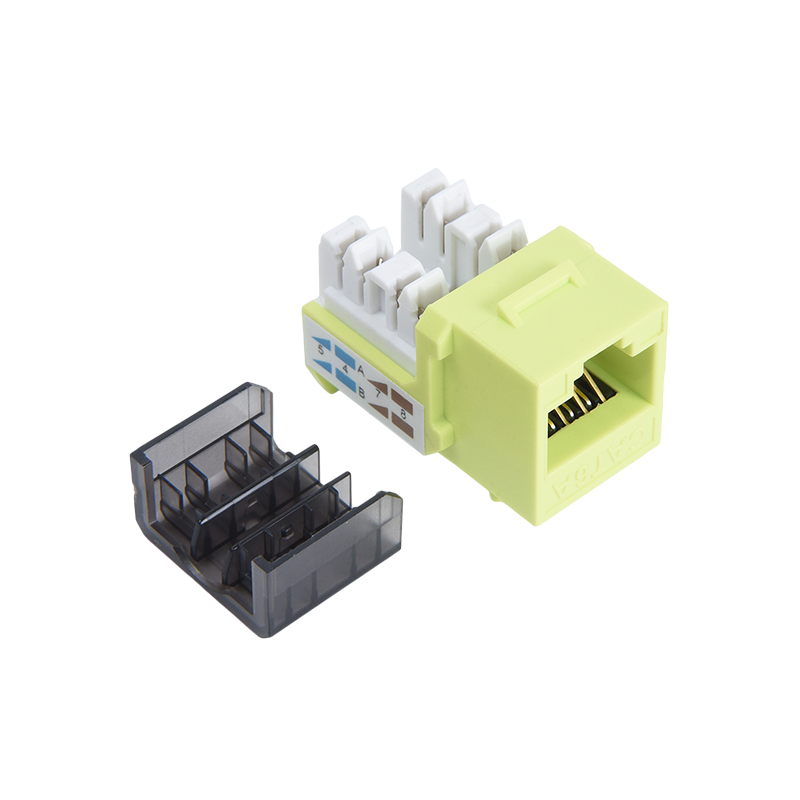

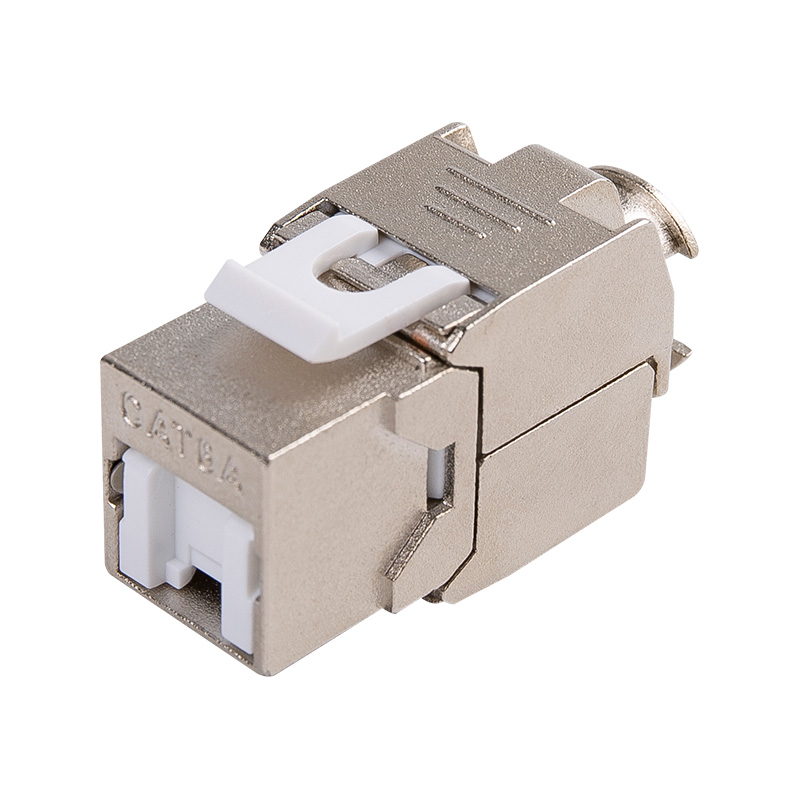

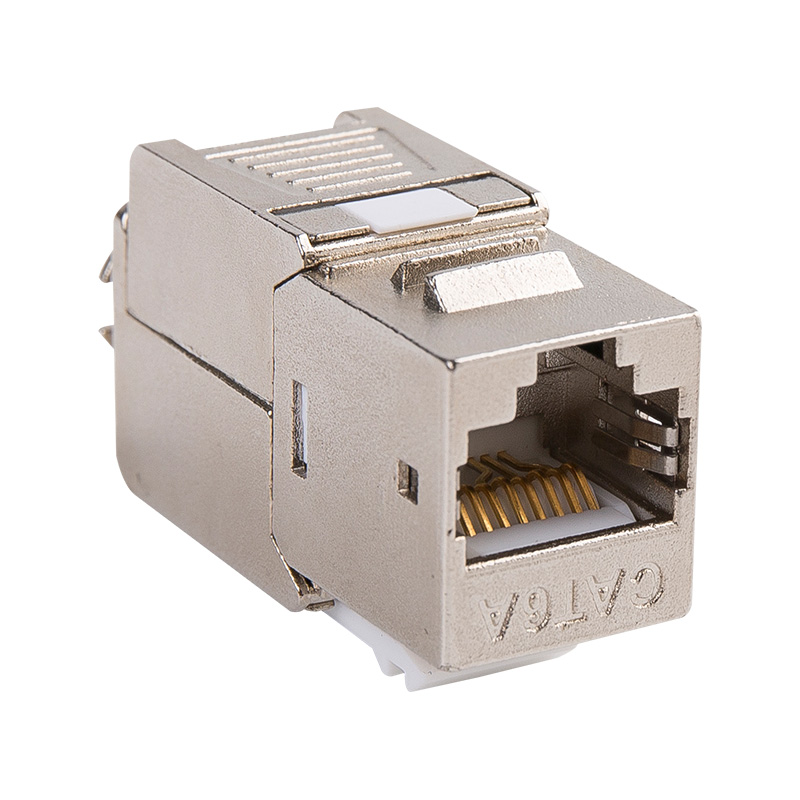

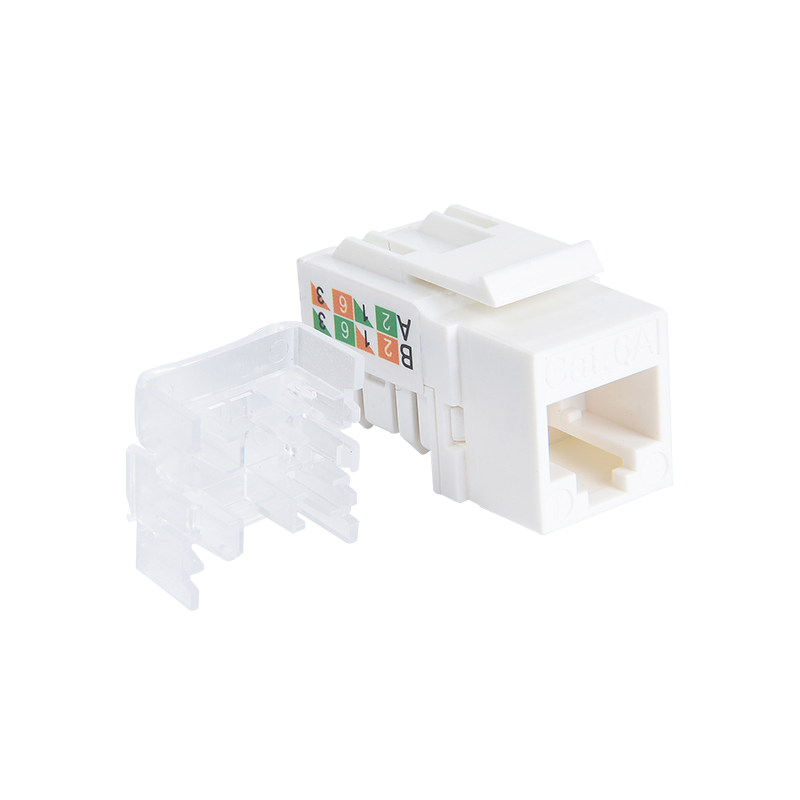

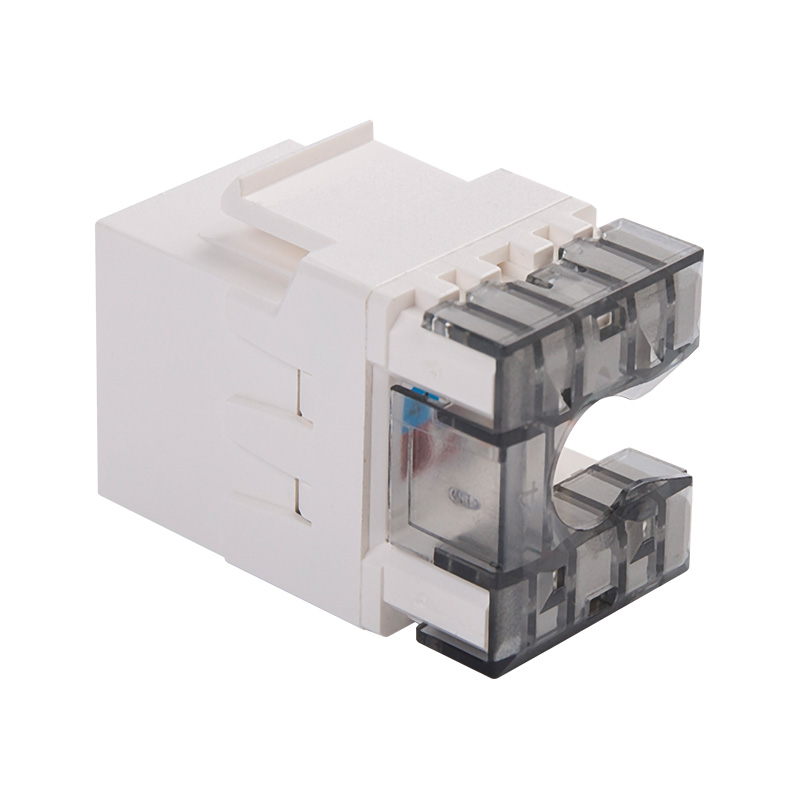

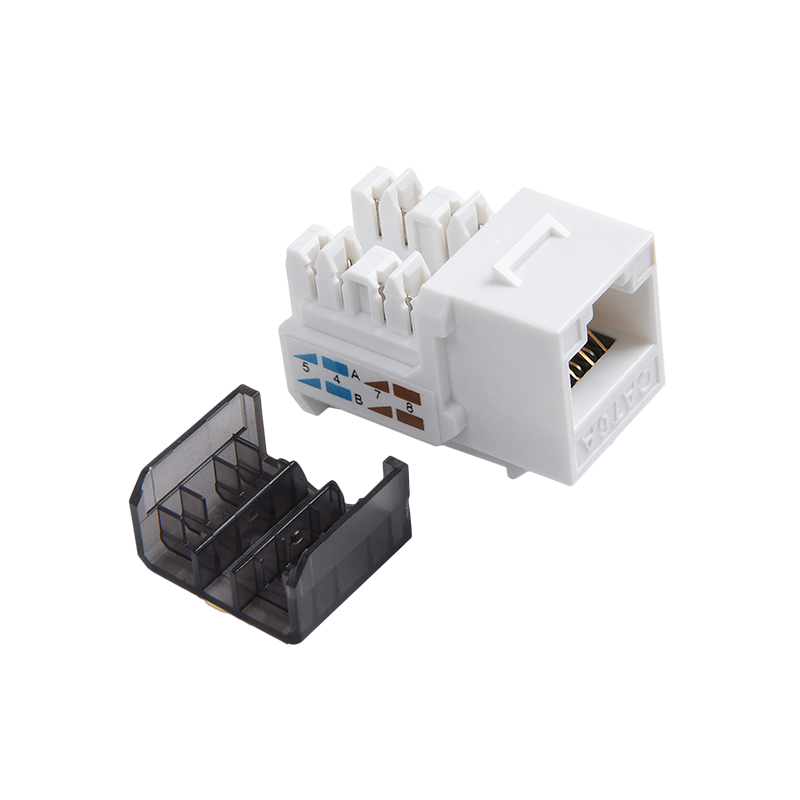

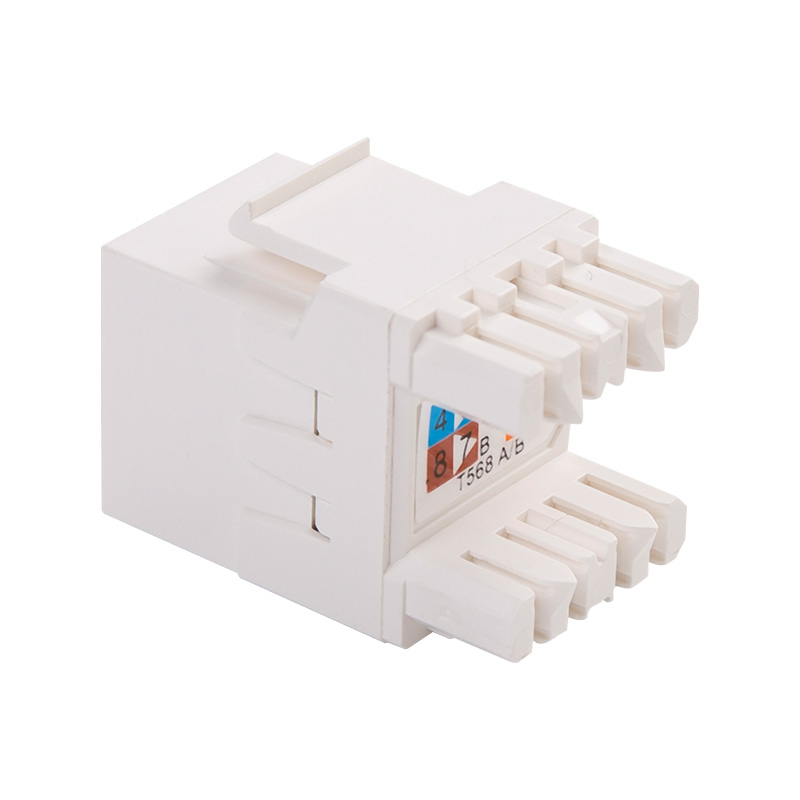

একটি ক্যাট 6 এ কীস্টোন জ্যাক হ'ল এক ধরণের কীস্টোন জ্যাক যা ইথারনেট নেটওয়ার্কিংয়ের জন্য ক্যাট 6 এ স্ট্যান্ডার্ডকে সমর্থন করার জন্য ডিজাইন করা হয়েছে। ক্যাট 6 এ (বিভাগ 6 এ) স্ট্যান্ডার্ড ক্যাট 6 (বিভাগ 6) কেবলের একটি উচ্চ-পারফরম্যান্স সংস্করণ এবং এটি উচ্চতর গতি এবং বৃহত্তর ব্যান্ডউইথের পক্ষে সক্ষম।

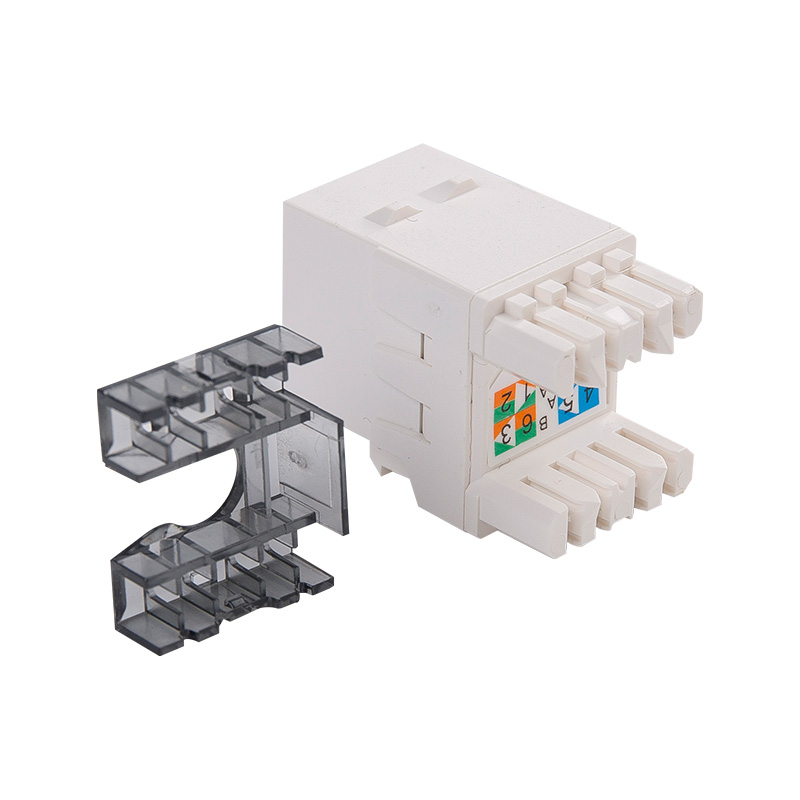

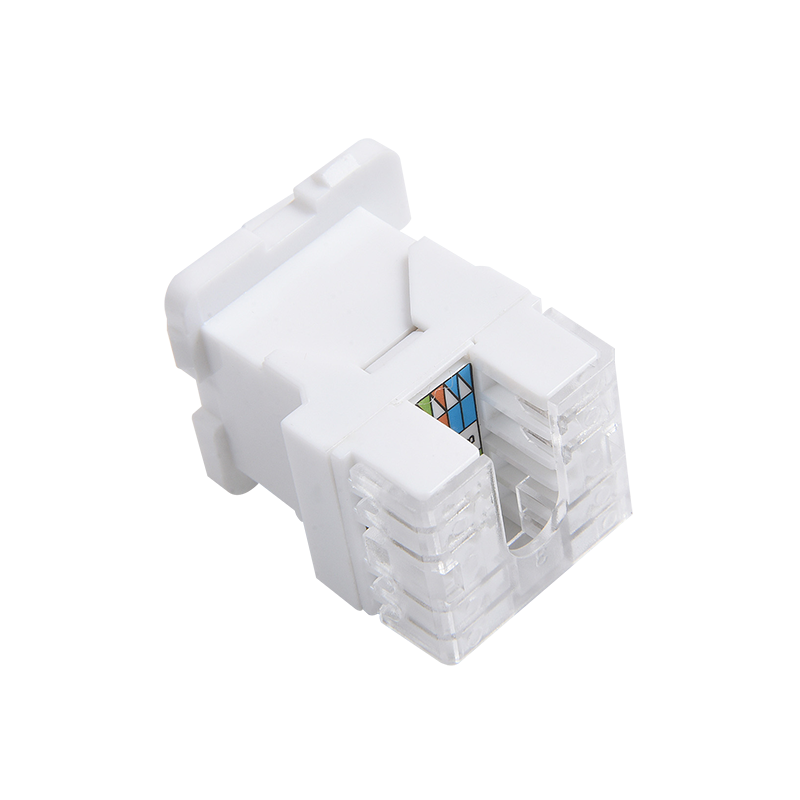

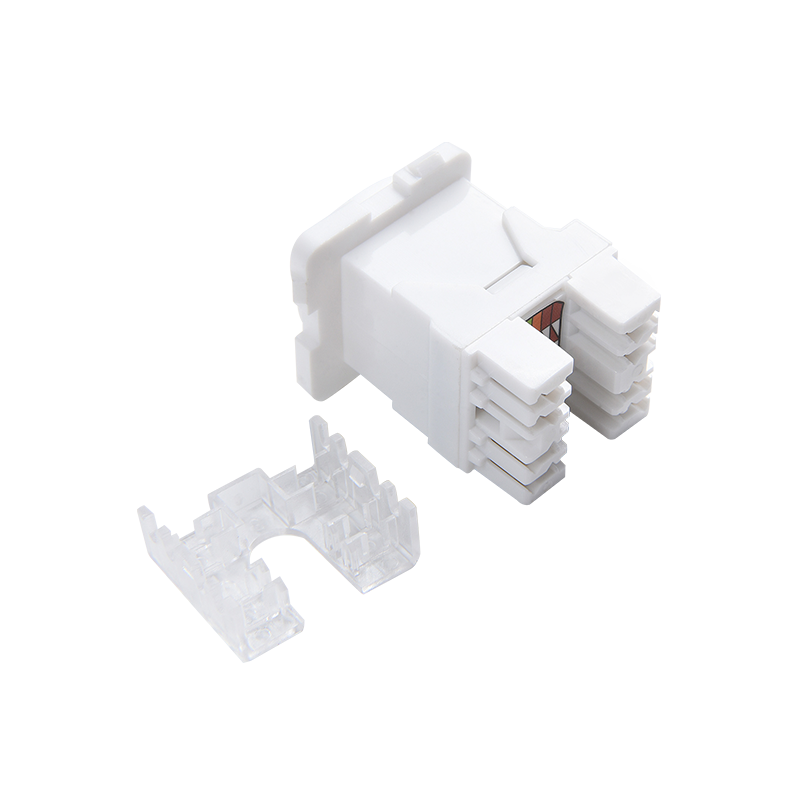

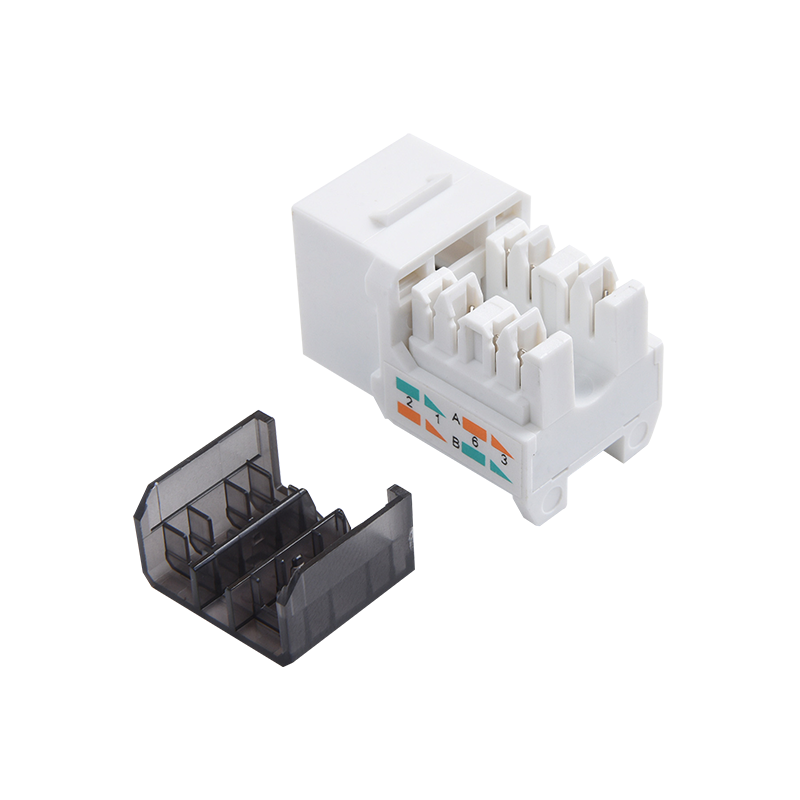

একটি কীস্টোন জ্যাক একটি ছোট, মডুলার সংযোগকারী যা কেবলটির শেষটি সমাপ্ত করতে ব্যবহার করা যেতে পারে। কীস্টোন জ্যাকটি কীস্টোন ওয়াল প্লেট বা প্যাচ প্যানেলে ফিট করার জন্য ডিজাইন করা হয়েছে, যা কেবলগুলি সংযোগ এবং সংযোগ বিচ্ছিন্ন করার জন্য একটি কেন্দ্রীয় অবস্থান সরবরাহ করে। CAT6A কীস্টোন জ্যাকটিতে সাধারণত তারের অভ্যন্তরে তারের সাথে সংযোগ তৈরি করতে ব্যবহৃত এমন একটি সিরিজ পরিবাহী পিন অন্তর্ভুক্ত থাকে।
CAT6A কীস্টোন জ্যাকগুলি উচ্চ-গতির ডেটা ট্রান্সফার সমর্থন করার জন্য ডিজাইন করা হয়েছে এবং সাধারণত ডেটা সেন্টার, সার্ভার রুম এবং অন্যান্য উচ্চ-পারফরম্যান্স নেটওয়ার্কিং পরিবেশে ব্যবহৃত হয় যেখানে উচ্চ-গতির ডেটা ট্রান্সফার এবং লো ক্রসস্টালক সমালোচনামূলক। তারা 10 জিগাবিট ইথারনেট স্ট্যান্ডার্ডকে সমর্থন করে, যা এটি উচ্চ ব্যান্ডউইথ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
CAT6A কীস্টোন জ্যাক ক্যাট 6, ক্যাট 5 ই এবং ক্যাট 5 কেবলগুলির সাথে পিছনে সামঞ্জস্যপূর্ণ, যা এটি বিদ্যমান ক্যাবলিং অবকাঠামো আপগ্রেড করার জন্য উপযুক্ত করে তোলে।
1.19 "র্যাক মাউন্ট স্ট্যান্ডার্ড, দৃ ur ়, সহজে ইনস্টল করা সহজ নকশা, কাজের দক্ষতা ব্যাপকভাবে উন্নত করা; 19" সরঞ্জাম র্যাক, ক্যাবিনেট এবং প্রাচীর মাউন্টগুলির সাথে সামঞ্জস্যপূর্ণ।
2। 24 বন্দরের সামনের অংশটি সুবিধাজনক পোর্ট সনাক্তকরণের জন্য লেবেলগুলির সাথে চিহ্নিত করা হয়েছে; পিছনে একটি কেবল ম্যানেজার রয়েছে, যা কার্যকরভাবে তারটি সমাপ্তির পয়েন্টে গাইড করতে পারে।

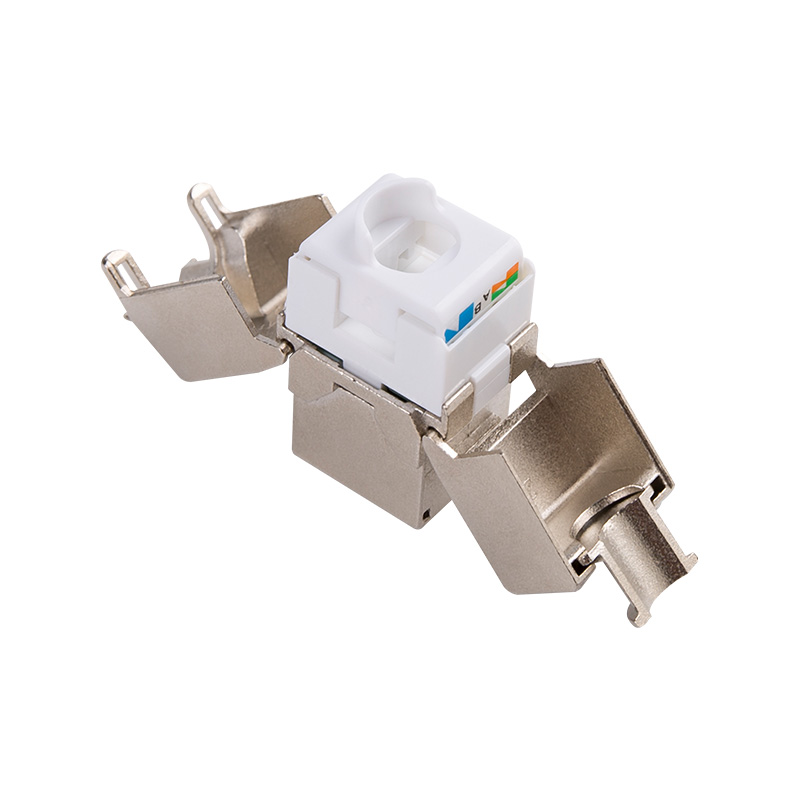

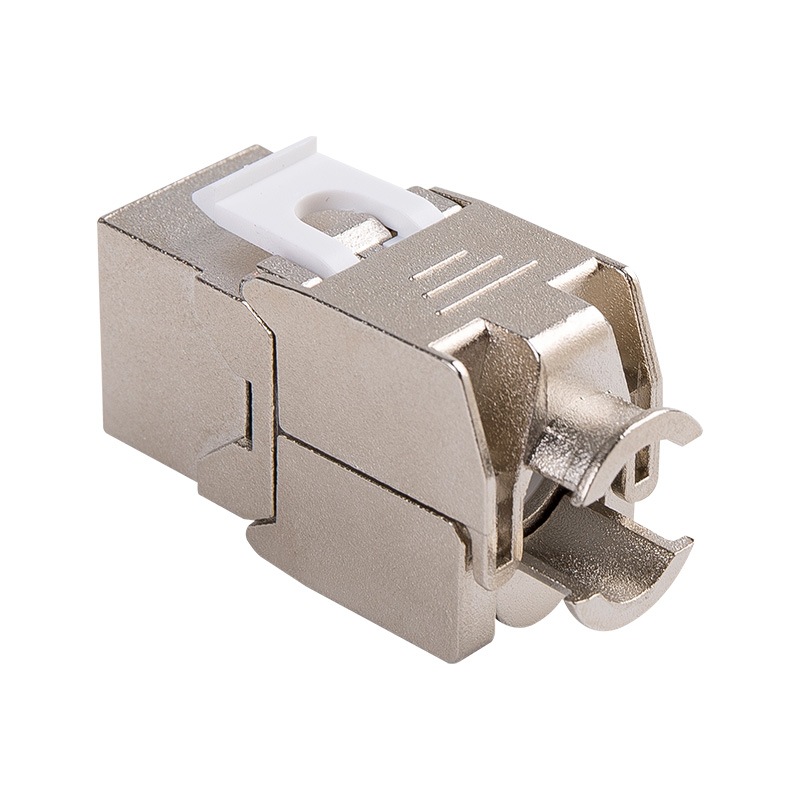

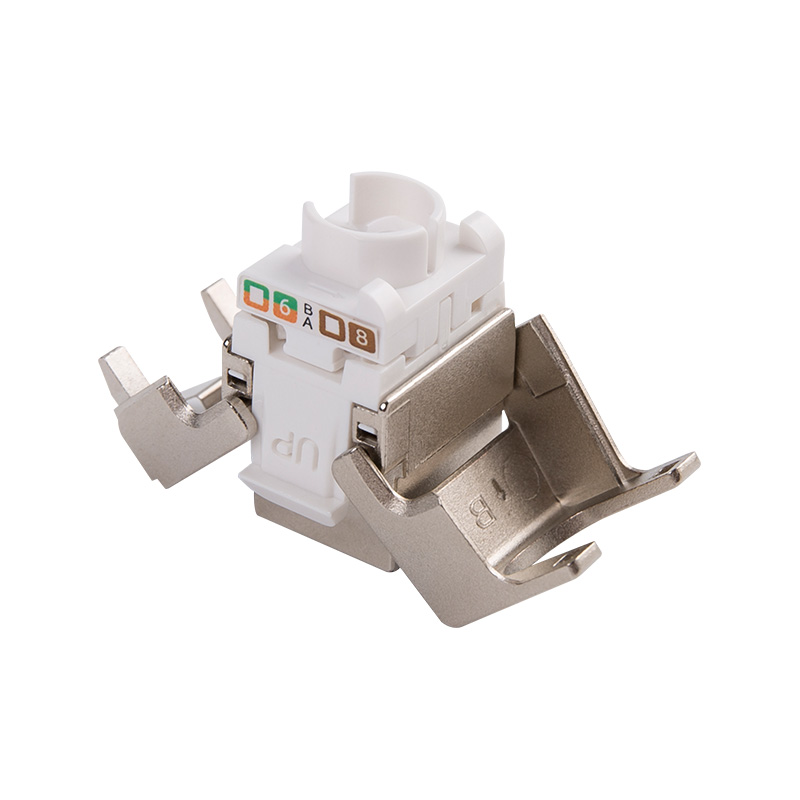

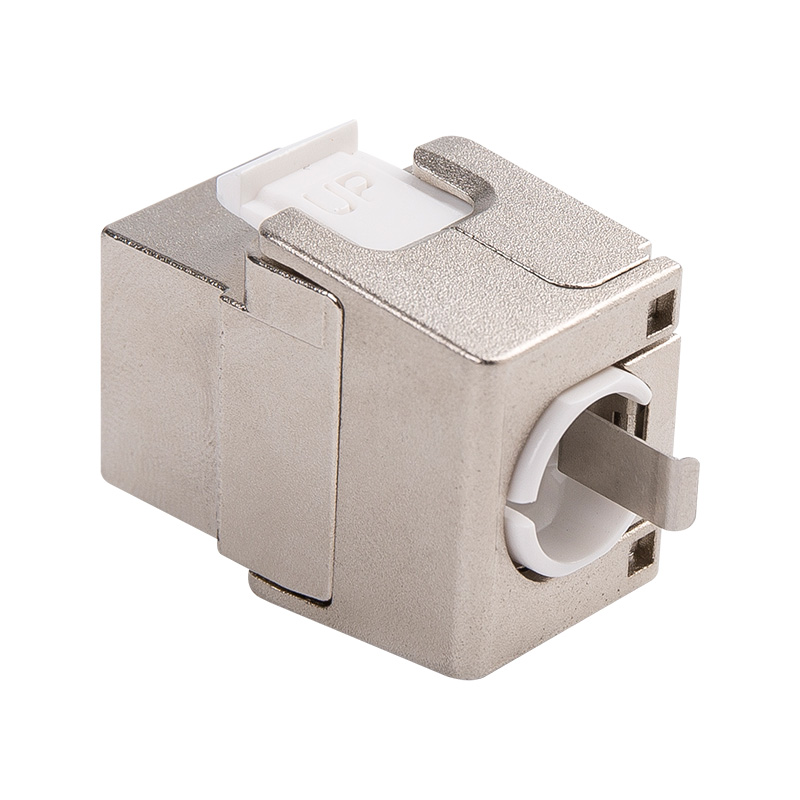

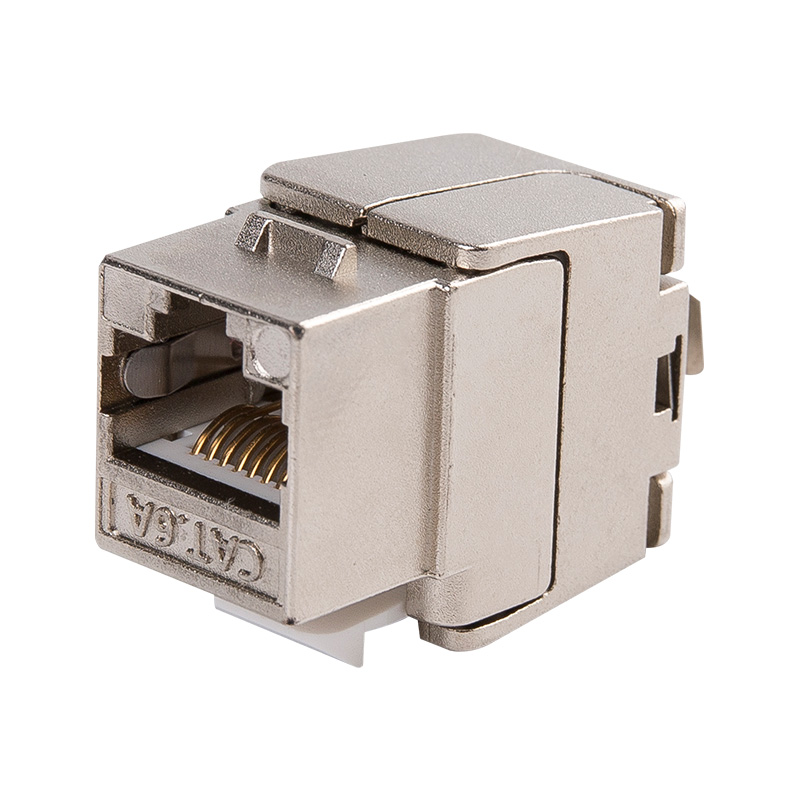

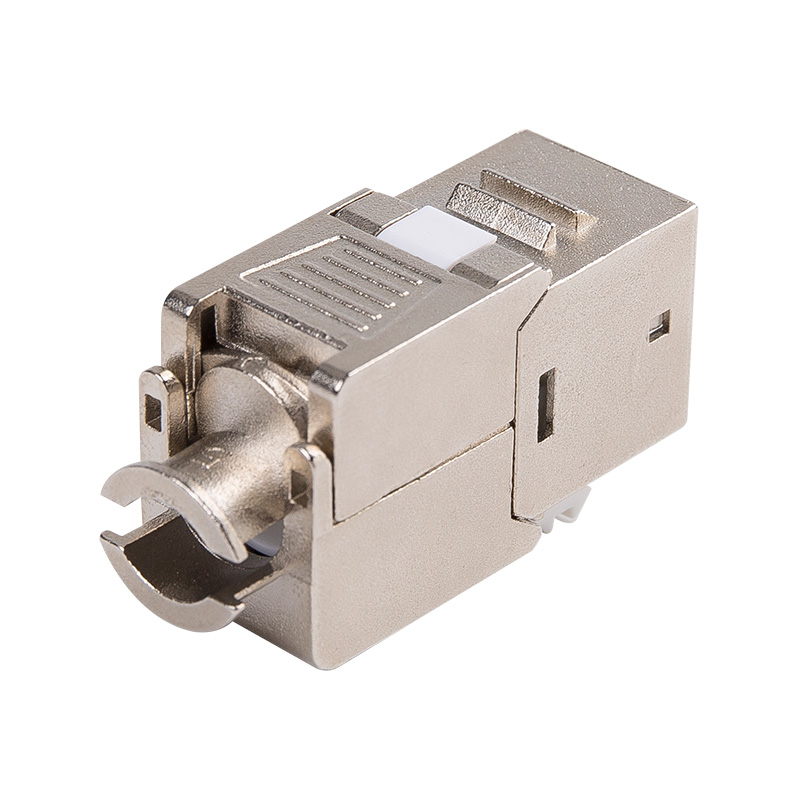

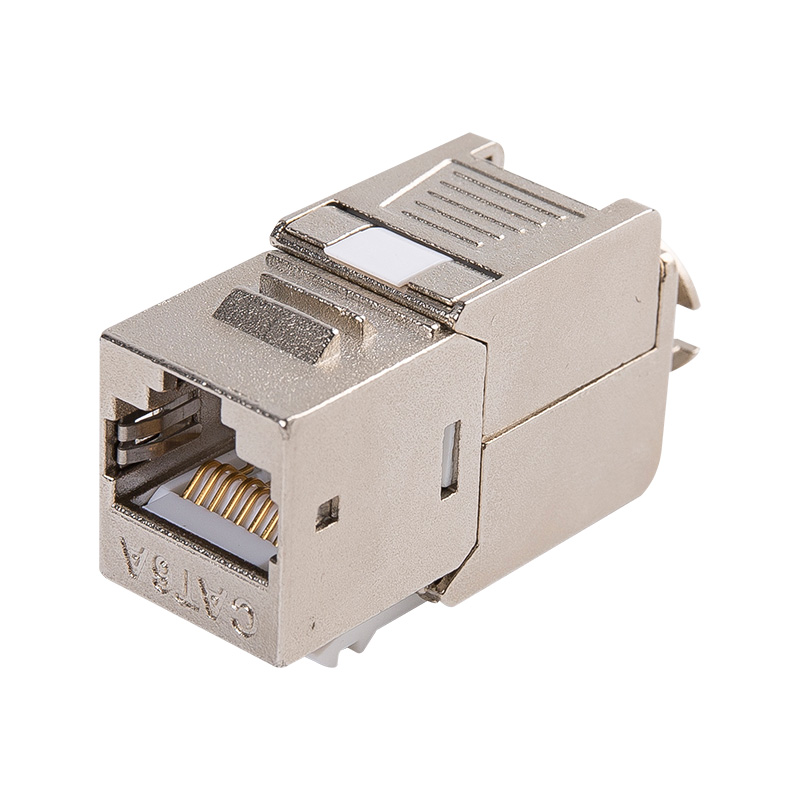

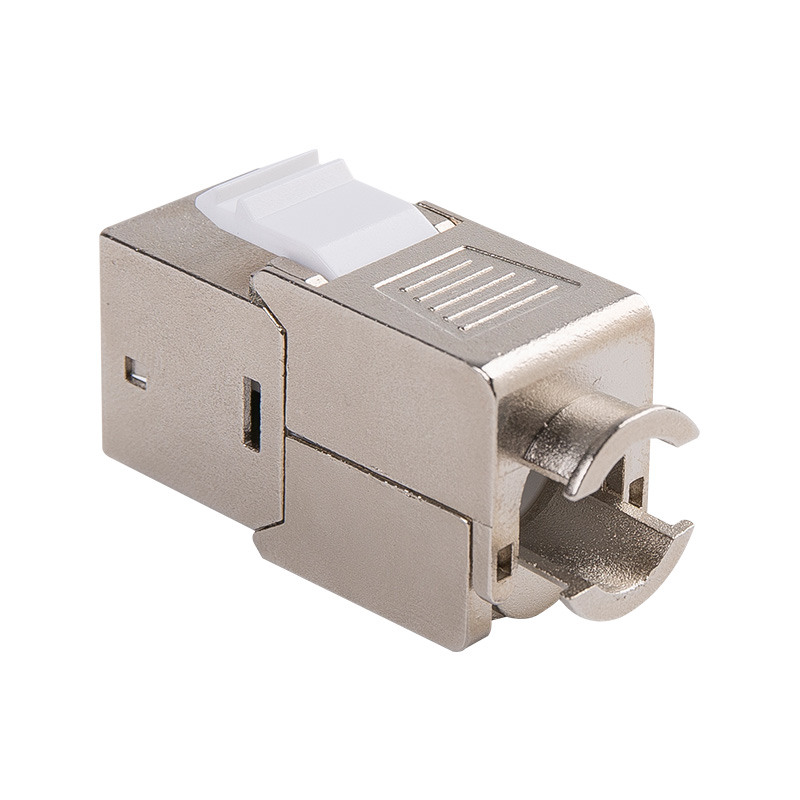

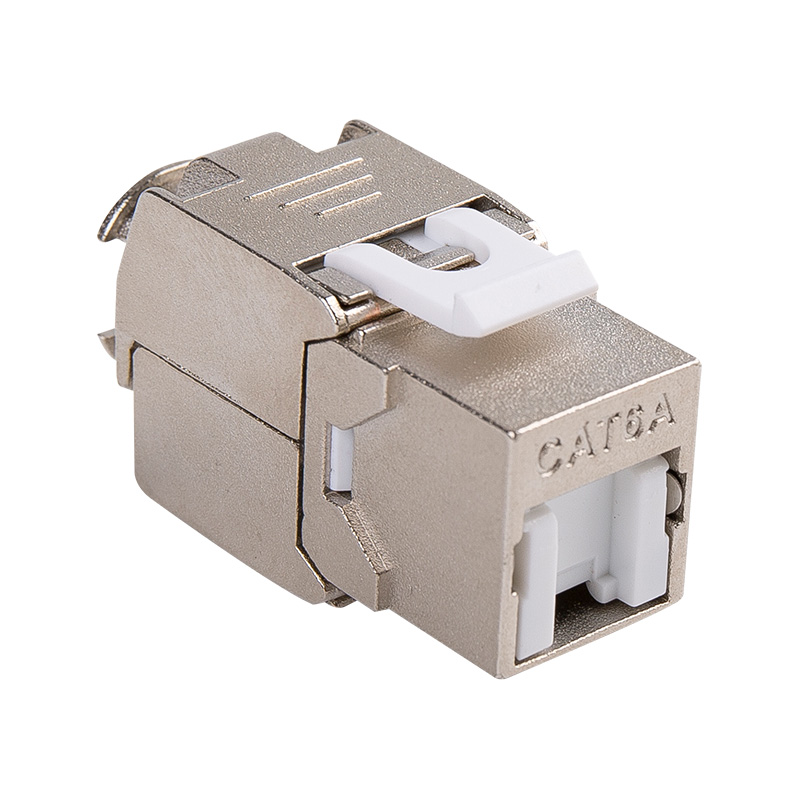

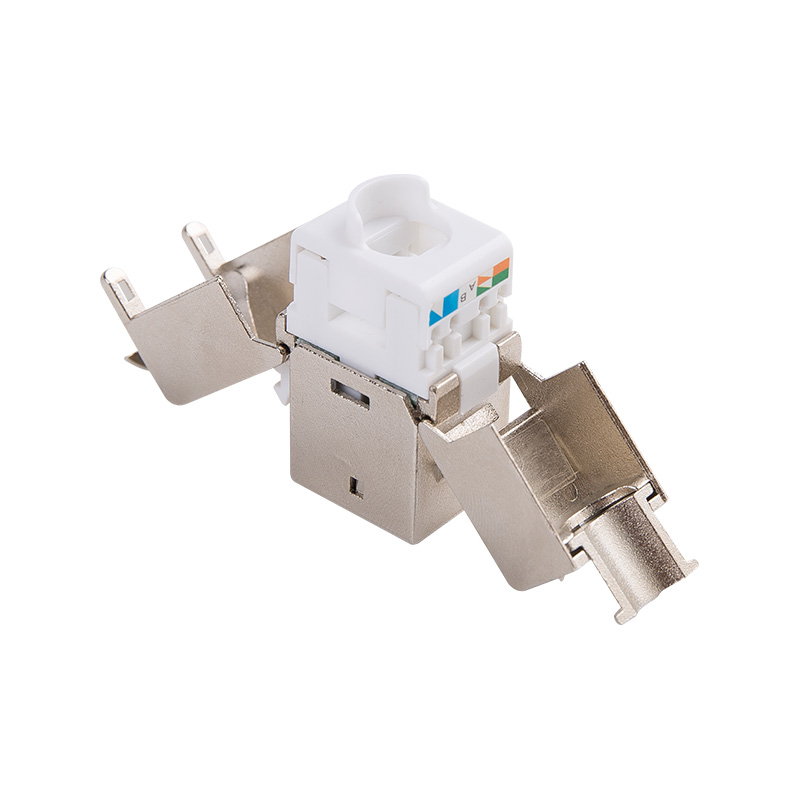

3। সংযোগ পদ্ধতি: জাম্পার সহ আরজে 45 জ্যাক, আইডিসি অনুভূমিক তারের সাথে সমাপ্ত। যোগাযোগের পিন যোগাযোগটি উচ্চ এবং নিম্ন স্থানচ্যুতি প্রযুক্তি গ্রহণ করে, যা কার্যকরভাবে নিকট-শেষ ক্রসস্টালকের মান হ্রাস করে। EMC বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ রোধ করতে 360-ডিগ্রি অলরাউন্ড শিল্ডিং শেলিং শেল ডিজাইন। শিল্ডিং কভারের পিছনের কভারটি একটি নন-স্ক্রু ডিজাইনের সাথে স্থির করা হয়েছে, যা সুবিধাজনক এবং ইনস্টল করার জন্য দ্রুত।
4 .. পরিবেশগত প্রয়োজনীয়তা: আরওএইচএস স্ট্যান্ডার্ডগুলি পূরণ করুন।
5। উপাদান ভূমিকা: এই প্যাচ প্যানেল পণ্যটি ভবনের একই তলায় অনুভূমিক তারের এবং কর্মক্ষেত্রের তারের সাথে সংযুক্ত করতে ব্যবহৃত হয় এবং এটি মূলত তারের সরঞ্জাম এবং টার্মিনাল সরঞ্জাম বা অ্যাডাপ্টারগুলির রূপান্তর সংযোগের জন্য ব্যবহৃত হয়। পণ্য সঙ্গম এবং সঙ্গমের কেবলগুলি হ'ল তামা-অক্ষীয় টুইস্টেড জোড় কেবল এবং তামা-অক্ষের জাম্পার।
6। আন্তঃ-ম্যাচিং সম্পর্ক: একই স্ট্যান্ডার্ড সিরিজের সংযোগকারীদের সাথে ব্যবহার করুন
7। প্রযোজ্য মান: সাধারণ স্পেসিফিকেশন: ওয়াইডি/টি 926.1-2009
উপ-মানক: ওয়াইডি/টি 926.3-2009
8। প্রযুক্তিগত পরামিতি:
বৈদ্যুতিক বৈশিষ্ট্য:
উ: ফ্রিকোয়েন্সি রেঞ্জ: 1 ~ 250MHz
খ। ওয়ার্কিং ভোল্টেজ: 125 ভি
গ। ভোল্টেজ সহ্য করুন: DC1000V (AC750V) 1 মিন ব্রেকডাউন এবং আর্সিং ঘটনা ছাড়াই
ডি। নিকট-এন্ড ক্রসস্টালক অ্যাটেনুয়েশন: ≥3 ডিবি
E. নিরোধক প্রতিরোধের: প্রাথমিক মান ≥ 100MΩ
ধ্রুবক স্যাঁতসেঁতে তাপ পরীক্ষার পরে ≥100MΩ
যান্ত্রিক বৈশিষ্ট্য:
উ: সন্নিবেশ শক্তি এবং পুল-আউট ফোর্স: সন্নিবেশ শক্তি 20n এর বেশি নয়, এবং পুল-আউট ফোর্স 20n এর চেয়ে কম নয়
খ। সংযোগকারী সংযোগ ডিভাইসের প্রভাব: 50 এন 60 ± 5 এস
সি আইডিসি টার্মিনালটি 23 ~ 26 ডাব্লুজি টুইস্টেড জুটিতে ক্ল্যাম্প করা হয়েছে
স্থায়িত্ব:
উ: প্লাগ এবং সকেটটি কতবার সন্নিবেশ করা হয়েছে: 750 বার
খ। তারের সমাপ্তির সংখ্যা: 250 বার
9। উপাদান এবং পৃষ্ঠের চিকিত্সা:
উ: ধাতব উপাদান:
বন্ধনী: ঠান্ডা রোলড স্টিল প্লাস্টিকের সাথে স্প্রে করা
সোনার সুই: ফসফোর ব্রোঞ্জ সোনার ধাতুপট্টাবৃত
আইডিসি কার্ড ওয়্যার টার্মিনাল: ফসফোর ব্রোঞ্জ নিকেল ধাতুপট্টাবৃত
খ। অ-ধাতব পদার্থ:
প্লাস্টিক: পিসি পলিকার্বোনেট, পিবিটি
সি। সোনার ধাতুপট্টাবৃত স্তরের বেধ: 3 ~ 50 ইউ সোনার ধাতুপট্টাবৃত
ডি পিসিবি উপাদান: এফআর 4
10। পরিবেশগত কর্মক্ষমতা: তাপমাত্রা: -25 ~ 70 ℃ আর্দ্রতা: ≤85% (তাপমাত্রা 85 ℃ ± 3 ℃)
লবণ স্প্রে পরীক্ষা:
উ: অ্যাটমাইজেশনের আগে লবণের দ্রবণটির পিএইচ মান 6.5 এবং 7.2 (35 ± 2 ℃) এর মধ্যে;
বি। লবণের দ্রবণটি সোডিয়াম ক্লোরাইড (রাসায়নিকভাবে খাঁটি, বিশ্লেষণাত্মকভাবে খাঁটি) এবং পাতিত বা ডিওনাইজড জল দিয়ে প্রস্তুত করা হয়।
এর ঘনত্ব (5 ± 0.1)% (ভর শতাংশ);
সি অবিচ্ছিন্ন পরমাণু গ্রহণ করা হয়, এবং প্রস্তাবিত সময়কাল 48 ঘন্টা;
D. অ্যাটমাইজ করার সময়, তেল এবং ধূলিকণা এবং জেট বাতাসের তাপমাত্রা এবং আর্দ্রতাটিকে কাজের উপর প্রভাব ফেলতে বাধা দেওয়ার মতো অমেধ্য রোধ করা প্রয়োজন।
স্থান জন্য শর্ত।

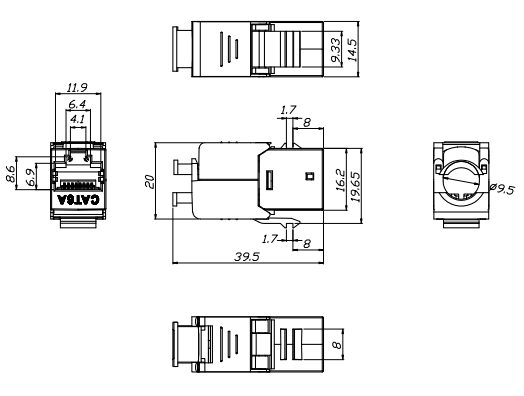

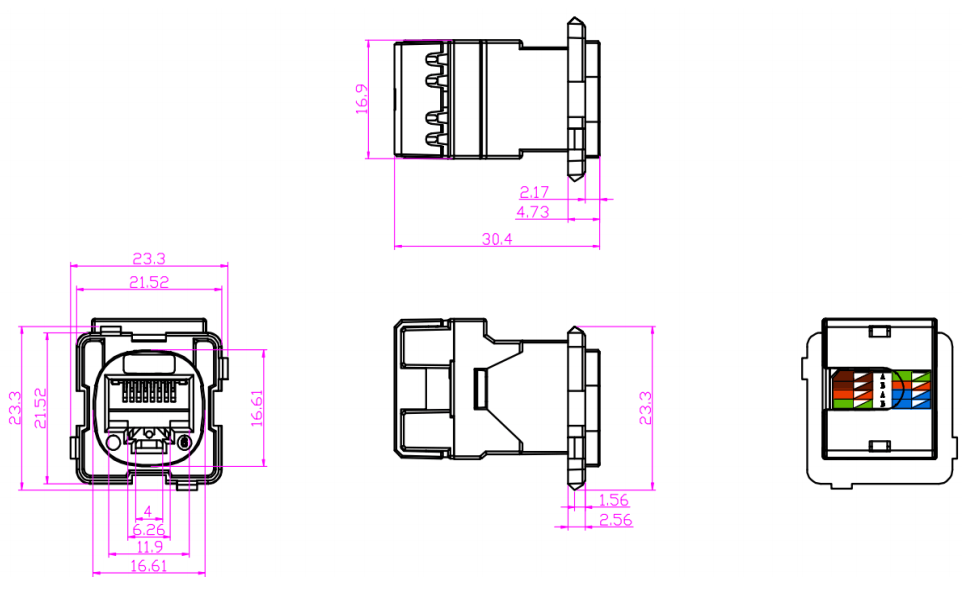

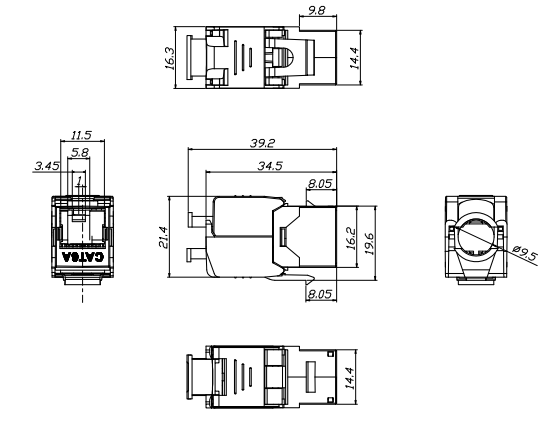

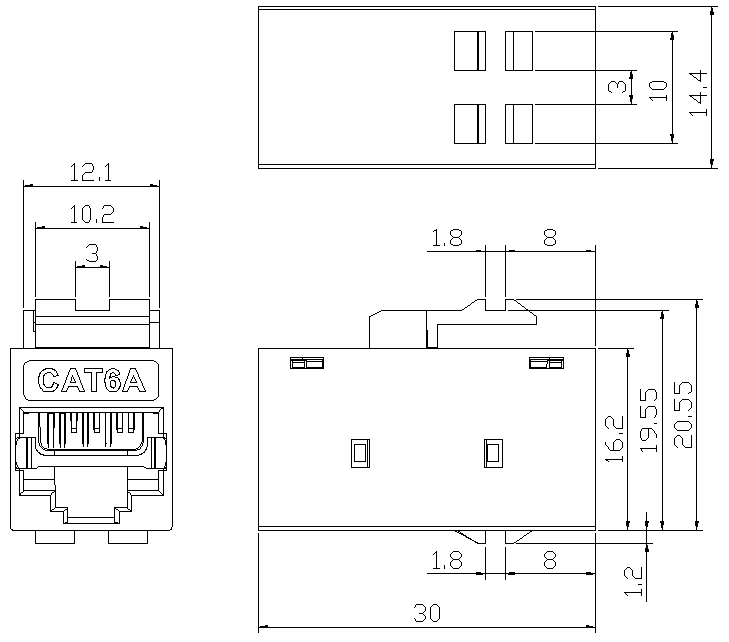

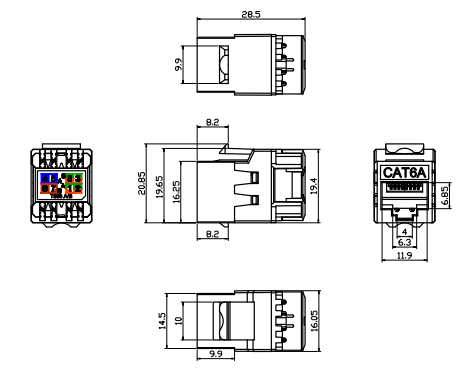

১১। আউটলাইন অঙ্কন এবং সর্বোচ্চ আকার কাস্টমাইজড
12। প্যাকেজিং এবং স্টোরেজ: পণ্যটি একটি বিশেষ ফোস্কা ব্যাগে রাখা হয়, এবং তারপরে একটি কার্ডবোর্ড বাক্সে রাখা হয়, এবং পণ্য আনুষাঙ্গিকগুলি একই সময়ে স্থাপন করা হয়, এবং একটি লেবেল যা পণ্য মডেল নির্দেশ করে এবং পরিমাণটি কার্টনের সামনের বাম কোণে সংযুক্ত করা হয় এবং এটি কার্টনে রাখে। প্যাকেজজাত পণ্যগুলি এমন একটি গুদামে সংরক্ষণ করা উচিত যেখানে পরিবেষ্টিত তাপমাত্রা -5 ℃ ~ 30 ℃, আপেক্ষিক আর্দ্রতা 70%এর বেশি নয়, এবং আশেপাশের বাতাসে কোনও অ্যাসিড, ক্ষার এবং অন্যান্য ক্ষয়কারী গ্যাস নেই এবং স্টোরেজ সময়কাল তিন বছর।
নিয়মিত প্যাকিং পরিমাণ: বাক্সে 10 টি বাক্স, বাক্সে 1, প্রতি বাক্সে 10।
13। দ্রষ্টব্য: পণ্য ব্যবহারের চিহ্ন: গ্রাহক নির্দিষ্ট প্যাকেজিং
